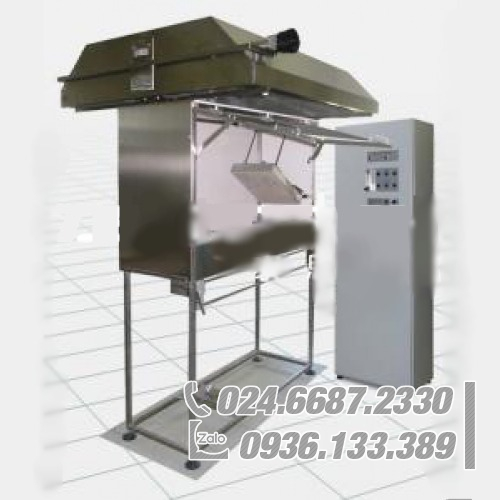

Bề mặt này của thiết bị thử ngọn lửa lan truyền vật liệu (ISO 9239, Thiết bị kiểm tra tấm nền bức xạ sàn) là phương pháp thử nghiệm sự lan truyền phản xạ chính thức của ngọn lửa trên vật liệu lát sàn trong điều kiện gió lùa khi đám cháy trên tòa nhà xảy ra ngọn lửa ở ngăn hoặc phòng liền kề hoặc khí nhiệt độ cao tỏa ra đối với bề mặt sàn, nhiệt bức xạ nóng được tích tụ ở phía trên của khoảng giữa khi đám cháy ở bước phát triển ban đầu.
Chi tiết hơn khi xem lần xem tiếp theo; mẫu vật được đặt ở chân trời xuống của bảng bức xạ khí nghiêng 30 độ trên mỗi bề mặt chân trời.
Ngọn lửa thí điểm làm nguồn đánh lửa đặt một phần cạnh của mẫu thử về phía có nhiệt độ cao. Thiết bị này ghi lại thời gian bắt lửa bằng tia lửa, thời gian di chuyển mà ngọn lửa đi ngang theo mẫu có chiều dài.
Tiêu chuẩn
ISO 9239-1: Phản ứng với phép thử cháy đối với sàn – Phần 1: Xác định hành vi cháy bằng nguồn nhiệt bức xạ
ISO 9239-2: Phản ứng với phép thử cháy đối với sàn – Phần 2: Xác định sự lan truyền ngọn lửa ở mức thông lượng nhiệt 25㎾ / ㎡
ASTM E 648: Phương pháp thử nghiệm tiêu chuẩn đối với lưu lượng bức xạ tới hạn của hệ thống phủ sàn sử dụng nguồn năng lượng nhiệt bức xạ
ASTM E 970: Phương pháp thử nghiệm tiêu chuẩn đối với lưu lượng bức xạ tới hạn tiếp xúc với cách nhiệt sàn gác mái sử dụng nguồn năng lượng nhiệt bức xạ
NFPA 253: Phương pháp thử nghiệm tiêu chuẩn đối với lưu lượng bức xạ tới hạn của hệ thống phủ sàn sử dụng nguồn năng lượng nhiệt bức xạ (Bộ luật cứu hỏa quốc gia, tập 6)
KS F ISO 9239-1: Phản ứng với phép thử cháy cho sàn – Phần 1: Xác định hành vi cháy bằng nguồn nhiệt bức xạ
KS F ISO 9239-2: Phản ứng với phép thử cháy đối với sàn – Phần 2: Xác định sự lan truyền ngọn lửa ở mức thông lượng nhiệt 25㎾ / ㎡
Sự chỉ rõ
– Buồng khung thép: Kích thước, 1400 (W) x 500 (D) x 2,220 (H)
– Tấm cách nhiệt canxi silicat
– Cửa sổ quan sát
– Bệ trượt để tải mẫu thử
– Bảng bức xạ: 300 ± 10mm x 450 ± 10mm (30 °, xi măng xốp)
– Đầu đốt đánh lửa tự động di chuyển
– Thang đo để kiểm tra sự lan truyền ngọn lửa
– Cặp nhiệt điện loại K: Phạm vi, Môi trường xung quanh ~ 1.500 ℃
– Giá đỡ mẫu bằng thép không gỉ
– Giá đỡ bảng hiệu chuẩn giả để đo thông lượng nhiệt
– Pyrometer để đo nhiệt độ bảng bức xạ
– Ống xả & máy hút mùi: Ø 300 / (W) 1.700 x (D) 1.200 x (H) 400 mm
– Máy đo thông lượng nhiệt
; Phạm vi: 0 ~ 100 ± 10 kw / m2
; Độ phát xạ bề mặt: ε = 0,95 ± 0,05
– Hệ thống DAQ (Thu thập dữ liệu)
; Bảng NI-PCI DAQ
; Tăng độ lợi rộng 16 bit, Bảng I / O Analog và Kỹ thuật số
; Ba chế độ kích hoạt A / D
|
Sự chỉ rõ |
|
|
Kích thước |
(W) 1.900X (D) 750 X (H) 2.120 mm |
|
Quyền lực |
220VAC, 60Hz, 10A |
|
Trọng lượng |
300kg |
|
Tiện ích |
Khí propan đóng chai, Máy nén khí (5HP) |
Đặc trưng
Buồng thử nghiệm được làm bằng bảng điều khiển (canxi + silicat) có độ phức tạp 13 ± 1mm và mật độ danh nghĩa 650kg / m3.
Kích thước luồng không khí giữa buồng thử và giá đỡ mẫu thử được tạo ra bằng (0,23 ± 0,03) ㎡ ở cả hai bên cạnh của mẫu một cách công bằng.
Buồng bức xạ có độ dốc 30 ± 1 ° cho mỗi tấm nền đường chân trời và có thể chống lại tới 900 độ C. Nó cũng nên bao gồm chức năng chặn an toàn
Đầu đốt thí điểm phải được đặt bằng nhau với Đường kính 0,7mm và 19 / EA, tạo độ dốc 60 độ cho mỗi đáy đường tâm.
Vận tốc không khí của ống xả phải được gắn một ống xả là 2,5 ± 0,2 m / s.
Nó nên được sử dụng một nhiệt kế bức xạ có thể theo dõi đường kính 250mm từ khoảng 1,4 mét và có độ chính xác ± 5 ℃ sodml với phạm vi 480 ℃ ~ 530 ℃ (thân nhiệt màu đen) để điều chỉnh lượng nhiệt bề mặt của bảng bức xạ.
Nó có thể được đo lưu lượng nhiệt (kW / ㎡) trong phạm vi dung sai từ bảng nhiệt bức xạ đến 110mm ~ 910mm ở khoảng cách 100mm.
Nó có thể điều chỉnh độ dài ngọn lửa 60 ~ 120mm trên ngọn lửa đầu đốt Pilot.
Nó có thể được điều chỉnh nhiệt độ giới hạn (900 ℃) của bảng điều khiển mặt sau theo điều kiện dòng khí của bảng điều khiển nhiệt bức xạ.
Kết quả kiểm tra
Đo thông lượng nhiệt tới hạn (CHF) mà máy biến áp có chiều dài lan truyền ngọn lửa quan sát được Kw / m2 bằng cách sử dụng vận tốc dòng nhiệt.
Nếu mẫu vật mất hơn 30 phút thời gian thử nghiệm, nó có thể ghi lại thời gian tắt của ngọn lửa và khoảng cách ngọn lửa lan truyền xa nhất, sau đó biến đổi nó thành CHF.
Cần hút phần đo lường; nó có thể được đo mật độ khói bằng độ truyền qua của hệ thống trắc quang.
