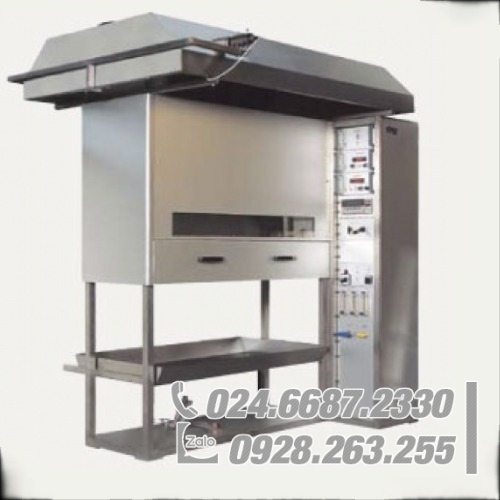

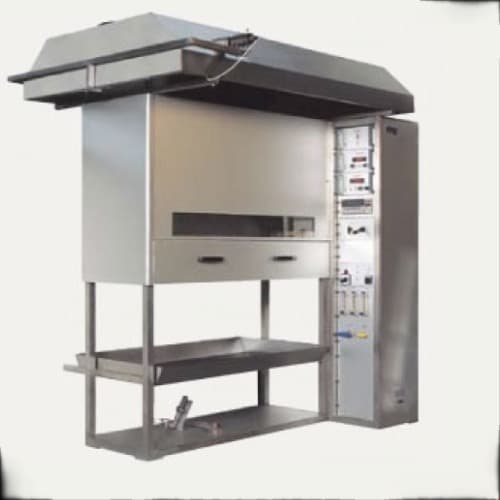

Thiết bị thử nghiệm cháy theo chuẩn EN ISO 9239-1 Flooring Radiant Panel

Thông lượng bức xạ tới hạn của các thông số chính của vật liệu lát sàn đánh giá nguy cơ cháy và nó đặc trưng cho các mẫu vật liệu lát sàn chịu các điều kiện bức xạ nhiệt từ ngọn lửa bên ngoài.

Theo các yêu cầu của ISO9239-1,2, và thử nghiệm tấm bức xạ nhiệt của sàn là trong buồng, thông qua một môi trường bức xạ nhiệt nhất định, đo các tấm trải sàn bức xạ quan trọng Giá trị trường hợp cháy. Bức xạ cũng có thể được sử dụng để đo giá trị tới hạn của vật liệu cách nhiệt xenlulo trên sàn gác mái.

Mô hình: ISO9293-1

Tiêu chuẩn

ISO 9239-1: Thử phản ứng cháy sàn – Phần 1: Sử dụng thử nghiệm đốt cháy sàn bằng nhiệt bức xạ

ISO 9239-2: Thử phản ứng cháy sàn – Phần 2: Thông lượng nhiệt 25㎾ / m, trạng thái thử nghiệm lan truyền ngọn lửa

Những đặc điểm chính:

1, Tất cả các thành phần cấu trúc được làm bằng thép không gỉ, ngoại hình đẹp, chống ăn mòn;

2, Nguồn bức xạ là một tấm bức xạ nhiệt gốm xốp 300mmX450mm, nghiêng 30 °;

3, Nhiệt lượng kế nhập khẩu từ công ty Medtherm Hoa Kỳ, dải 50KW / m;

4, Đường kính Igniters 0,7mm tính từ cuối đường trung tâm của mỗi vị trí 60 độ theo yêu cầu tiêu chuẩn.

5, Tấm tiêu chuẩn được làm bằng dày 20 ± 1mm, mật độ 850 ± 100kg / m³ không có lớp phủ làm bằng bảng canxi silicat; kích thước 1050X250mm

6, Mẫu đánh lửa phụ bằng thép không gỉ nhỏ đốt cháy mẫu.

7, Đồng hồ đo lưu lượng nhập khẩu từ Nhật Bản, kiểm soát chính xác lưu lượng khí propan

8, Được trang bị máy thổi khí cung cấp không khí, khí hỗn hợp thông qua khí thử nghiệm trộn venturi,

9, Giá đỡ mẫu được làm bằng thép không gỉ và kích thước tổng thể là 1140mm x 320 mm.

Hệ thống quang học

1, Hệ thống quang học bao gồm nhiệt độ màu nguồn sáng là 2900 ± 100 K sợi đốt, điốt quang silicon nhận ánh sáng với màn trập kiểm tra đường quang học, 0% và 100%, để tạo thuận lợi cho việc sử dụng hiệu chuẩn;

2, Mô-đun pin đèn nhập khẩu đo độ suy giảm ánh sáng. Hệ thống tự động tính toán và tạo ra một đường cong truyền ánh sáng trong mờ; có thể in được Scribble

3, Một nút tự động và hệ thống hiệu chuẩn năm mức bằng máy tính.

Hệ thống bức xạ nhiệt:

1, Nhiệt kế bức xạ nhiệt độ chính xác ± 0,5 ℃, cách bảng bức xạ khoảng 1,4m;

2, Hằng số độ nhạy của pyrometer bức xạ trong dải bước sóng 1um ~ 9um;

3, Cặp nhiệt điện kiểu K hiệu suất cao đường kính 1mm, có lớp cách nhiệt và mối nối nóng không có xung quanh; ở nóc hộp dưới 25mm, tường trong của ống khói phía sau 100mm;

4, Nhiệt kế bức xạ để phát hiện đường kính trong phạm vi 250mm, nhiệt độ bức xạ vật đen trong phạm vi nhiệt độ 480 ℃ ~ 1200 ℃;

5, Cảm biến thông lượng nhiệt nhập khẩu Hoa Kỳ với bộ hiệu chuẩn có thể theo dõi NIST với độ phân giải tối thiểu 0,01 mV.

Hệ thống điều khiển:

1, Hệ thống Window + Labview để nhận ra hệ thống kiểm tra tự động

2, Được trang bị với chức năng báo động âm thanh và hiển thị cảnh báo tai nạn.

3, Hộp điều khiển Cổng nối tiếp USB / RS232, điều khiển hoạt động máy tính để bàn / máy tính xách tay bên ngoài, miễn phí in báo cáo thử nghiệm.

4, Hệ thống hiệu chuẩn tự động.

Thông số kỹ thuật

Pover: AC220V ± 10% ， 50Hz ； 5KW ；
Kích thước ： Chân đế kiểm tra （Dài 1,4 x rộng 1,0 x Cao 2,2 m ； Hộp điều khiển: 600 (W) x 750 (D) x 1600 (H) mm
Cân nặng ： 350Kg。
