Thiết bị thử nghiệm bảo vệ chống xâm nhập IEC 60529 Thử nghiệm IP2X Ngón tay thử nghiệm có khớp nối 12mm / IEC 60529 Ingress Protection Test Equipment IP2X Test 12mm Jointed Test Finger HT-I

Thiết bị thử nghiệm bảo vệ chống xâm nhập IEC 60529 Thử nghiệm IP2X Ngón tay thử nghiệm có khớp nối 12mm / IEC 60529 Ingress Protection Test Equipment IP2X Test 12mm Jointed Test Finger HT-I

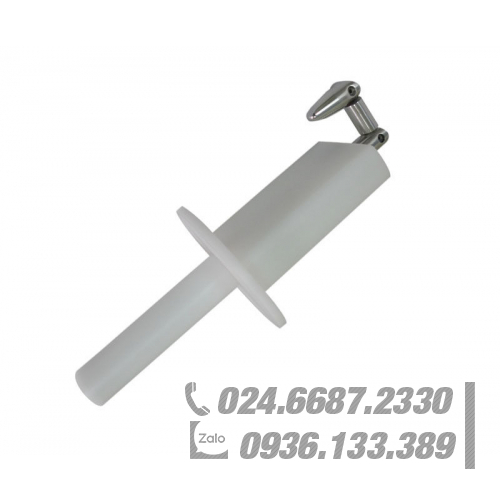

Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người. Nó có hai khớp di chuyển, có thể cong 90 °. Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị phích cắm chuối có thể cắm được và đầu nối amphenol ở cuối tay cầm, hoặc được sử dụng để thử nghiệm bảo vệ vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm (kết nối với kéo và lực kế đẩy).

Mã: 1209-14890 Danh mục:
Đối tượng thử nghiệm: Vỏ bọc Tiêu chuẩn: IEC 60529, EN 60529
Bài kiểm tra: Sự bảo vệ Kiểm tra đường kính ngón tay: 12mm
Xử lý hoặc vách ngăn: Vật liệu cách điện Lực lượng kiểm tra: 10N
Điểm nổi bật:

máy kiểm tra chống thấm nước, thiết bị kiểm tra vật liệu

Kiểm tra đầu dò ngón tay B HT-I02

Sự mô tả:

Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm. Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.

Xác nhận các tiêu chuẩn:

IEC 60529 IP2X;

EN 60529 IP2X;

IEC 61032 Hình 2;

IEC 60950 Hình 2A;

IEC 60884-1;

IEC 60335;

UL507, UL1278 hình 8.4, v.v.

Mẫu thử nghiệm: Các bộ phận mang điện hoặc bộ phận cơ khí của vỏ bọc dễ dàng tiếp cận.

Tính năng: Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người. Nó có hai khớp di chuyển, có thể cong 90 °. Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị phích cắm chuối có thể cắm được và đầu nối amphenol ở cuối tay cầm, hoặc được sử dụng để thử nghiệm bảo vệ vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm (kết nối với kéo và lực kế đẩy).

Người mẫu HT-I02 HT-I02A HT-I02B HT-I02T
Tên Ngón tay kiểm tra tiêu chuẩn Ngón tay kiểm tra vách ngăn tròn Ngón tay kiểm tra vách ngăn lớn Ngón tay thử tiêu chuẩn có lực
Phần 1 30mm 30mm 30mm 30mm
Phần 2 60mm 60mm 60mm 60mm
Chiều dài ngón tay 80mm 80mm 100mm 80mm
Ngón tay chạm vào vách ngăn 180mm 180mm – 180mm
Hình trụ R2 R2 R2 R2
Hình cầu R4 R4 R4 R4
Góc cắt vát đầu ngón tay 37 độ 37 độ 37 độ 37 độ
Côn đầu ngón tay 14 độ 14 độ 14 độ 14 độ
Kiểm tra đường kính ngón tay 12mm 12mm 12mm 12mm
Đường kính phần AA 50mm 50mm – 50mm
Chiều rộng phần AA 20mm – – 20mm
Đường kính vách ngăn 75mm 75mm 125mm 75mm
Độ dày vách ngăn 5mm 5mm – 5mm
Lực lượng – – – Với lực 10N, 20N, 30N
Tiêu chuẩn áp dụng IEC 61032-1 IEC 60335-1 IEC 60335-2-14 IEC 60529-1
