| Chế độ hoạt động điều khiển: | Điều khiển PLC, Hoạt động trên màn hình cảm ứng màu 7 inch, với điều khiển từ xa hồng ngoại | Bộ đốt: | Lỗ bên trongφ0,5mm ± 0,1mm, OD ≤φ0,9mm, L ≥ 35mm, thép không gỉ |
|---|---|---|---|
| Chiều cao của ngọn lửa: | 12 ± 1mm có thể điều chỉnh (với Máy đo chiều cao ngọn lửa) | Yêu cầu làm ấm ngọn lửa: | Từ 100 ° ± 5 ° C đến 700 ° ± 3 ° C, thời gian cho các giá trị tiêu chuẩn trong vòng 23,5S ± 1S |
| Góc đốt cháy: | Nghiêng 45 ° (Thử nghiệm) Hoặc Dọc (Khi Điều chỉnh Chiều cao Ngọn lửa) | Hẹn giờ / đốt cháy duy trì: | 0-9999X0.1S |
| Điểm nổi bật: |
thiết bị đo âm thanh, thiết bị kiểm tra thả rơi |
||
Điều khoản IEC 60065: 2014 19.2 Máy đo ngọn lửa kim
Tiêu chuẩn:
Phù hợp với điều 19.2 của IEC 60065: 2014, Phụ lục G, IEC60695-11-5 Ngọn lửa thử nghiệm-Phương pháp thử nghiệm bằng kim-ngọn lửa-Thiết bị, bố trí thử nghiệm khẳng định và hướng dẫn
Đăng kí:
Phần này của IEC60695 quy định thử nghiệm ngọn lửa hình kim để mô phỏng ảnh hưởng của ngọn lửa samll có thể do tình trạng sự cố, để đánh giá nguy cơ cháy bằng kỹ thuật mô phỏng.
Mẫu thử nghiệm:
Ánh sáng, thiết bị điện hạ thế, thiết bị gia dụng, thiết bị điện máy công cụ, động cơ điện, dụng cụ điện, dụng cụ điện tử, dụng cụ điện, đầu nối điện, chẳng hạn như thiết bị điện và điện tử và các bộ phận, thành phần, bao gồm vật liệu cách nhiệt, nhựa kỹ thuật hoặc các loại khác vật liệu rắn dễ cháy.
Tính năng:

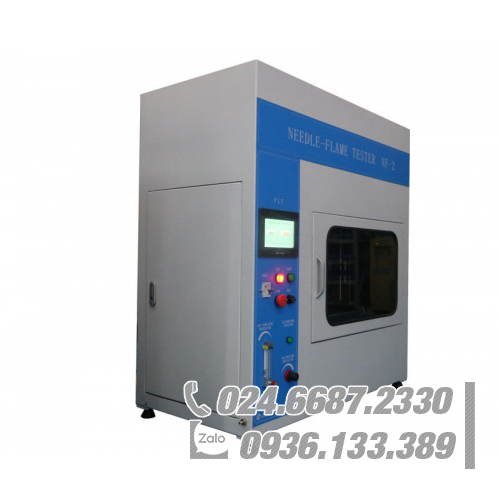

Thiết bị kiểm tra ngọn lửa kim bao gồm một đầu đốt hình kim Ф0,9mm nghiêng với góc nghiêng 45 ° và cung cấp cho nó khí butan. Nguy cơ cháy của thiết bị khi có ngọn lửa bên trong thiết bị gây ra do tình trạng sự cố được đánh giá bằng việc liệu mẫu có thể bắt cháy được hay không hoặc thời gian và độ dài cháy.
Thông số:
| Các thông số | NF-2 (Màn hình cảm ứng) |
| Điện áp làm việc | 230V / 50Hz |
| Kiểm soát chế độ hoạt động | Điều khiển PLC, hoạt động trên màn hình cảm ứng màu 7 inch, với điều khiển từ xa hồng ngoại |
| Lò đốt | Lỗ bên trongφ0,5mm ± 0,1mm, OD ≤φ0,9mm, L ≥ 35mm, thép không gỉ |
| Loại khí | Khí butan hoặc khí propan có độ tinh khiết ít nhất 95% (có thể sử dụng gas đóng chai) |
| Chiều cao của ngọn lửa | 12 ± 1mm có thể điều chỉnh (với máy đo chiều cao ngọn lửa) |
| Yêu cầu hâm nóng ngọn lửa | Từ 100 ° ± 5 ° C đến 700 ° ± 3 ° C, thời gian cho các giá trị tiêu chuẩn trong vòng 23,5S ± 1S |
| Góc đốt | Nghiêng 45 ° (thử nghiệm) hoặc thẳng đứng (khi điều chỉnh độ cao của ngọn lửa) |
| Cái mâm | Một lớp giấy lụa (12 ~ 30g / m³) được phủ trên tấm gỗ thông dày 10mm, với khoảng cách 200 ± 5mm bên dưới mẫu thử |
| Hẹn giờ / đốt cháy bền vững | 0-9999X0.1S |
| Khoảng cách đo nhiệt độ | Khoảng cách giữa tâm trên cùng của đầu đốt và mẫu thử: 8 ± 1mm |
| Hiệu chuẩn nhiệt độ | Đầu đồng đo nhiệt độ: Φ4 ± 0,01mm, trọng lượng: 0,58 ± 0,01g |
| Cặp nhiệt độ nhiệt độ: Dây nhôm bọc niken-crom / niken chính hãng Omega φ0.5 của Mỹ K-Cặp nhiệt độ, khả năng chịu nhiệt độ 1100 ° | |
| Khoảng cách đo nhiệt độ: 6 ± 0,5mm | |
| Kiểm soát lượng không khí | Chiều cao ngọn lửa có thể được điều chỉnh bằng cách điều chỉnh lưu lượng kế |
| Quy trình kiểm tra | Điều khiển tự động, xả độc lập |
| Thắp sáng | Trang bị hệ thống chiếu sáng trong buồng thử nghiệm, có điều khiển |
| Buồng thử nghiệm và kích thước | > Khối lập phương 0,5, nền đen yogon, có quạt hút, kích thước: 1100 * 550 * 1200mm, trọng lượng: 130kg |
