| Tiêu chuẩn: | IEC60335-1 Điều 25.15 | Trạm làm việc: | 2 |
|---|---|---|---|
| Góc uốn: | 0 ~ 360 ° có thể điều chỉnh | Tỷ lệ uốn: | 10～60 vòng / phút |
| Điểm nổi bật: |
teste thiết bị điện, thiết bị kiểm tra thiết bị di động |
||

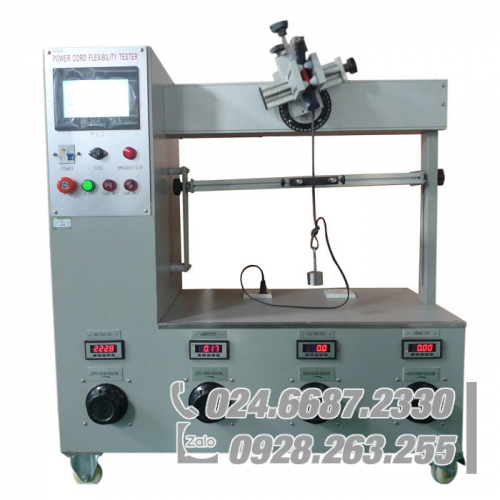

IEC60335-1 Điều khoản 25.15 Máy kiểm tra độ linh hoạt của dây nguồn với 2 trạm làm việc
Thiết bị thử nghiệm phù hợp với Điều 25.15 của IEC60335-1. Nó được sử dụng để kiểm tra độ căng và mô-men xoắn của dây nguồn tại đầu nối hai thử nghiệm của các thiết bị có dây nguồn và dây mềm dự kiến được kết nối vĩnh viễn với hệ thống dây điện cố định và các thiết bị điện gia dụng khác, thiết bị y tế, kiểm tra xem thiết bị kẹp an toàn.
Thời gian kiểm tra có thể được cài đặt trước (lên đến 999999 lần), kiểm tra tự động được tiến hành, tự động tính toán thời gian kiểm tra, khi kiểm tra đạt đến số lần cài đặt trước, thiết bị sẽ tự động tắt và tạo ra tín hiệu kết thúc kiểm tra, thử nghiệm bật và tắt tải có thể được thực hiện nếu kết nối với tải.
|
Nguồn cấp |
AC220V, 50HZ |
|
Trạm kiểm tra |
2 trạm làm việc, với hai bộ đồ đạc |
|
Góc uốn |
Có thể điều chỉnh 0 ~ 360 ° |
|
Tỷ lệ uốn |
10～60 vòng / phút |
|
Trọng lượng tải |
5N, 10N, 20N, 113G, 284G, 2 chiếc cho mỗi cái |
|
Phản đối |
2 bộ đếm độc lập cho trạm tương ứng, một bộ đếm tổng, thời gian đếm: 0 đến 999999 |
|
Nguyên tắc hành động |
Áp dụng hệ thống truyền động servo động cơ, góc xoay và điều chỉnh tốc độ với độ chính xác cao |
|
Điều khiển |
Sử dụng màn hình cảm ứng trực quan và điều khiển PLC, hoạt động xem trực tiếp trong điều khiển và cài đặt tham số |
|
Hướng dẫn ngắt kết nối |
Chỉ báo với âm thanh báo động |
|
Kích thước |
L870mmXW610mmXH820 |
Sự chuẩn bị:
Lắp đặt mẫu: Gắn phích cắm không thể quấn lại được (mẫu thử nghiệm) trên thiết bị cố định và buộc chặt. Yêu cầu lắp đặt là làm cho dịch chuyển bên của dây và tải là nhỏ nhất khi cơ cấu uốn trong uốn. Đường trục của dây phải vuông góc và đi qua đường trục uốn.
Truy cập vào nguồn điện 220V / 50HZ, bật công tắc nguồn, lúc này đèn báo nguồn nhấp nháy, cho biết nguồn điện đã được tiếp cận, để kiểm tra xem công tắc dừng khẩn cấp có bật lên hay không, sau khi tải mẫu được cung cấp, dây nguồn được kết nối và phích cắm của dây nguồn được đưa vào ổ cắm tải, điều chỉnh các giá trị điện áp và dòng điện để đáp ứng các điều kiện thử nghiệm, đưa lên tất cả các trọng lượng yêu cầu.
Ghi lại kết quả:
Khi thiết bị chạy đến số lần uốn được cài đặt trước, động cơ sẽ tự động tắt, đèn báo sẽ sáng và báo động bằng âm thanh khi quá trình kiểm tra đã hoàn thành. Đèn báo trên trạm vẫn ở trạng thái thử uốn, đó là trạm không có phích cắm bị hỏng sáng đèn báo, giá trị bản ghi của bộ đếm giống với giá trị bản ghi đặt trước, trong khi đèn báo tắt bật trạm bị hỏng, giá trị bản ghi của bộ đếm phải nhỏ hơn giá trị bản ghi đặt trước. Do đó, trước khi nhấn nút dừng, hãy nhớ ghi lại kết quả kiểm tra
