| Vật chất: | Thép không gỉ | Yếu tố tác động: | 2,5,10,20,50J Tùy chọn |
|---|---|---|---|
| Chiều cao thả: | 200-1200mm | Góc con lắc: | 0-90 Â ° có thể điều chỉnh |
| Tên sản phẩm: | Thiết bị Kiểm tra Búa Con lắc | Sự bảo đảm: | 1 năm |
| Tiêu chuẩn: | IEC60068-2-75, IEC62262 | Cách sử dụng: | Máy kiểm tra tác động |
| Điểm nổi bật: |
thiết bị kiểm tra va đập, máy thử va đập con lắc |
||

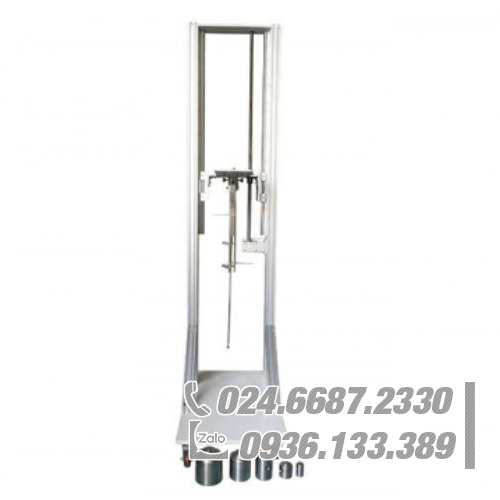

Máy kiểm tra va đập Thiết bị kiểm tra búa con lắc năng lượng cao Các yếu tố tác động bằng thép không gỉ
Tiêu chuẩn:
IEC60068-2-75 Thử nghiệm môi trường – Phần 2: Thử nghiệm – Thử nghiệm Eh: Thử nghiệm búa điều 5 Thử nghiệm Eha: Búa con lắc, IEC62262 Mức độ bảo vệ được cung cấp bởi vỏ cho thiết bị điện chống lại các tác động cơ học bên ngoài (mã IK)
Mô tả tiêu chuẩn:
Thiết bị thử nghiệm về cơ bản bao gồm một con lắc quay ở đầu trên của nó theo cách được giữ trong một mặt phẳng thẳng đứng. Trục của trụ ở vị trí 1000 mm trên điểm đo. Con lắc được cấu tạo bởi một tay đòn cứng danh nghĩa và một bộ phận nổi bật phù hợp với các yêu cầu của Bảng 1.
Để thử các mẫu vật nặng, nhiều khối lượng hoặc khó xử lý, có thể sử dụng con lắc di động. Nó phải tuân theo mô tả ở trên nhưng trục của nó có thể được cố định trực tiếp trên mẫu thử hoặc trên một kết cấu có thể di chuyển được. Trong trường hợp này, phải đảm bảo rằng, trước khi thử nghiệm, trục của con lắc nằm ngang, cố định của nó đủ cứng và điểm va chạm nằm trong mặt phẳng thẳng đứng đi qua trục.
Trong mọi trường hợp, khi thả con lắc chỉ được phép rơi dưới tác dụng của trọng trường.
Đăng kí:
Nó được áp dụng để kiểm tra mức độ bền va chạm cơ học khi vỏ thiết bị điện va chạm với các vật thể bên ngoài.
Mẫu thử nghiệm:
Vỏ tủ đo đếm năng lượng điện, tủ điện cáp trạm biến áp và hộp đấu nối cáp và các thiết bị tương tự.
Tính năng:
Khung của thiết bị này được hàn bằng thép không gỉ, kết cấu nhỏ gọn và bền. Giá đỡ có thể được điều chỉnh lên và xuống, và góc tác động có thể điều chỉnh từ 0-90 °, toàn bộ thiết bị thử nghiệm dễ vận hành. Thiết bị là một thiết bị tác động con lắc năng lượng cao cho 2J trở lên.
| Góc thanh con lắc | 0-90 Â ° có thể điều chỉnh, hiển thị tỷ lệ |
| Chiều dài thanh con lắc |
1000mm. Ï † 9 được sử dụng cho 1J và 2J, Ï † 15,9 được sử dụng cho 5J, 10J, 20J và 50J |
| Các yếu tố tác động | 2J, 5J, 10J, 20J, 50J |
| Chiều cao tác động | 200mm ~ 1200mm có thể điều chỉnh |
Bảng năng lượng va đập, khối lượng tương đương và độ cao rơi:
| Năng lượng / J | 2 | 5 | 10 | 20 | 50 |
| Khối lượng tương đương kg (Â ± 2%) | 0,5 | 1,7 | 5 | 5 | 10 |
| Chiều cao rơi mm ± 1% | 400 | 300 | 200 | 400 | 500 |
Mối quan hệ giữa mã IK và bảng năng lượng tác động:
| Mã IK | IK00 | IK01 | IK02 | IK03 | IK04 | IK05 | IK06 | IK07 | IK08 | IK09 | IK10 |
| Năng lượng tác động / J | * | 0,14 | 0,2 | 0,35 | 0,5 | 0,7 | 1 | 2 | 5 | 10 | 20 |
Nguyên tắc cơ học:
Thiết bị này được thiết kế và sản xuất theo tiêu chuẩn IEC 60068-2-75, đầu trước của thanh lắc được nối với các bộ phận nổi bật, điều chỉnh thanh lắc đến độ cao nhất định và thả nó ra, sau đó thanh lắc lắc tự do để tác động thử nghiệm. bề mặt mẫu trong một khu vực xác định. Các phần tử va đập có khối lượng tương đương khác nhau tương ứng với các năng lượng va đập khác nhau và áp dụng cho các thử nghiệm độ bền của vỏ thiết bị điện khác nhau.
