| Trạm: | Trạm đơn | Thời gian kiểm tra: | 1 ~ 999999, Cài đặt sẵn |
|---|---|---|---|
| Tỷ lệ mài mòn: | 30 chuyển động mỗi phút | Trọng tải: | 4N |
| Điểm nổi bật: |
bút thử ổ cắm điện, bút thử ổ cắm |
||

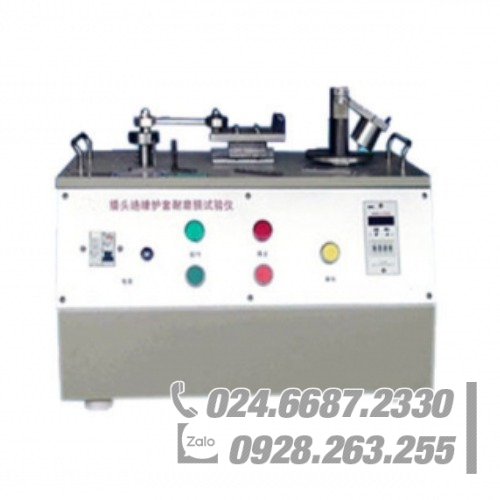

Tay áo cách điện của Thiết bị kiểm tra độ mài mòn của phích cắm
Thông tin chi tiết sản phẩm:
Thiết bị thử nghiệm được thiết kế và chế tạo theo yêu cầu tiêu chuẩn của IEC884 Hình 28. Nó được sử dụng để thử nghiệm khả năng chống mài mòn của ống lót cách điện của bu lông.
Thiết bị này bao gồm một chùm được bố trí theo chiều ngang, được xoay quanh điểm trung tâm của nó. Một đoạn dây thép dài ngắn, đường kính 1 mm và được uốn thành hình chữ U, phần gốc của chữ U thẳng, được gắn cứng ở cả hai đầu, vào một đầu của dầm, sao cho phần thẳng chiếu xuống dưới chùm tia và song song với trục của pivot chùm tia.
Phích cắm được giữ bằng một kẹp thích hợp ở vị trí sao cho phần thẳng của dây thép nằm trên chốt phích cắm, vuông góc với nó. Chốt dốc xuống dưới một góc 10 ° so với phương ngang. Chùm được tải sao cho dây tác dụng một lực 4 N lên chốt, phích cắm được chuyển động tịnh tiến theo phương nằm ngang trong mặt phẳng trục của chùm sao cho dây cọ xát dọc theo chốt. Do đó, chiều dài của chốt bị mài mòn là khoảng 9 mm, trong đó khoảng 7 mm trên ống bọc cách điện. Số chuyển động là 20 000 (mỗi chiều 10 000) và tốc độ hoạt động là 30 chuyển động trong một phút. Thử nghiệm được thực hiện trên một chốt của mỗi mẫu thử.
Sau thử nghiệm, các chân cắm không được có hư hỏng có thể ảnh hưởng đến an toàn hoặc ảnh hưởng đến việc sử dụng tiếp theo của phích cắm, đặc biệt, ống bọc cách điện không được thủng hoặc bị rạn nứt.
|
Nguồn cấp |
220V 50Hz hoặc 115V 60Hz |
|
Số lần kiểm tra |
1 ~ 999999 |
|
Tỷ lệ mài mòn |
30 ± 1 chuyển động mỗi phút |
|
Trọng tải |
4-0,1N |
|
Số lượng trạm kiểm tra |
1 (hai trạm làm việc có thể được tùy chỉnh) |
|
Phù hợp với tiêu chuẩn |
IEC884 Hình 28, VDE0620 Mật 29, EN50075 Hình 9, BS1363 Hình 9 |
