| Dải điện áp của mỗi kênh: | Sạc 0,5V ~ 5V; Xả 2,5V ~ 5V | Phạm vi hiện tại của mỗi kênh: | Sạc 2A ~ 1000A; Xả 2A ~ 1000A |
|---|---|---|---|
| Chế độ sạc: | Phí CC 、 Phí CV 、 Phí CC-CV | Chế độ xả: | Xả CC 、 Xả CP |
| Tốc độ CPU: | 2.0G trên | ||
| Điểm nổi bật: |
máy kiểm tra thiết bị điện, máy kiểm tra thiết bị cầm tay |
||

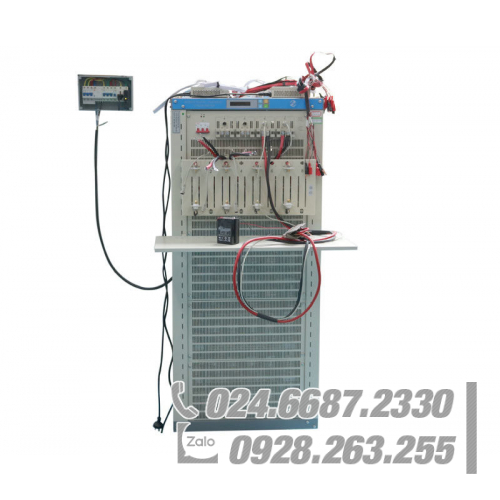

Thiết bị kiểm tra pin Thiết bị kiểm tra thiết bị điện 20V 100A để sạc và xả pin Lithium
Hệ thống kiểm tra pin này được phát triển để đáp ứng nhu cầu thị trường qua nhiều năm liên tục đổi mới. Hệ thống này là phiên bản nâng cấp của phần mềm máy tính chủ Web BTS. Nó mở rộng khả năng thử nghiệm đối với điện áp và nhiệt độ của pin đơn. Nó cũng cung cấp chức năng DCR, lựa chọn đa kênh, chức năng sạc điện liên tục, v.v.
Môi trường khách hàng
| THIẾT BỊ | CẤU HÌNH |
| CPU | Pentium lõi kép ở trên |
| Tốc độ CPU | 2.0G trên |
| Kỉ niệm | 2G trên |
| Ổ đĩa cứng | Giao diện SATA, 160GB trên |
| Định dạng hệ thống tệp | NTFS |
| Hệ điều hành | Microsoft Windows 2000 / XP trở lên |
| Ổ ĐĨA CD | Ổ ĐĨA DVD |
| Giao diện | USB, Cổng Ethernet, Giao diện nối tiếp RS232 |
Môi trường máy chủ
| THIẾT BỊ | CẤU HÌNH |
| CPU | Pentium lõi kép ở trên |
| Tốc độ CPU | 2.0G trên |
| Kỉ niệm | 2G trên |
| Ổ đĩa cứng | Giao diện SATA, 500GB trên |
| Định dạng hệ thống tệp | NTFS |
| Hệ điều hành | Microsoft Windows 2000 / XP trở lên |
| Ổ ĐĨA CD | Ổ ĐĨA DVD |
| Giao diện | USB, Cổng Ethernet, Giao diện nối tiếp RS232 |
| Công tắc | Huawei H3C |
| Quyền lực | UPS với giao diện USB |
Chỉ báo kỹ thuật
Đặt CT4004-20V100A chẳng hạn:
|
vật phẩm |
thông số |
|
|---|---|---|
| Công suất đầu vào | AC 380V ± 10% / 50Hz | |
| Nghị quyết | AD: 16 bit; DA: 12bit | |
| Trở kháng đầu vào | ≥1MΩ | |
| tần số lấy mẫu | 10Hz | |
| Các tính năng của kênh | nguồn dòng điện không đổi và nguồn điện áp không đổi sử dụng cấu trúc vòng đóng kép độc lập | |
| mô hình điều khiển kênh | Kiểm soát độc lập | |
| Vôn | Dải điện áp của mỗi kênh | Sạc 0,5V ~ 5V; xả 2,5V ~ 5V |
| Sự chính xác | ± 0,1% của dải (toàn dải) | |
| Nghị quyết | 0,3mV | |
| Sự ổn định | ≤0,1% | |
| Hiện hành | Phạm vi hiện tại của mỗi kênh | Sạc 2A ~ 1000A; xả 2A ~ 1000A |
| Sự chính xác | ± 0,1% của dải (toàn dải) | |
| Nghị quyết | 0,06A | |
| sự ổn định | ≤0,1% | |
| Quyền lực | Nguồn thiết bị | 5000W |
| Nghị quyết | 0,3W | |
| Sự ổn định | ≤0,2% | |
| Thời gian | Thời gian phản hồi hiện tại | Thời gian đáp ứng phần cứng khi dòng điện thay đổi từ 0A ~ 1000A: ≤20m |
| Phạm vi thời gian mỗi bước | ≤2000h / bước | |
| Nghị quyết | 1 giây | |
| Sự chính xác | 10 -4 giây | |
| Bản ghi dữ liệu | Ghi lại tình trạng | Thời gian △ t: (1 ~ 60000 giây) |
| Điện áp △ U: (5mV ~ 5V) | ||
| Dòng điện △ I: (1000mA ~ 1000A) | ||
| Ghi lại tần suất | 1Hz | |
| Sạc pin | Chế độ sạc | Phí CC, phí CV, phí CC-CV |
| phóng điện | Chế độ xả | Xả CC, xả CP |
| Đi xe đạp | Dải đo | 1 ~ 60000 lần |
| Các bước mỗi chu kỳ | 255 | |
| tổ vòng | hỗ trợ 3 lớp | |
| Bảo vệ an ninh | Bảo vệ bằng phần mềm |
|
|
||
|
||
| Bảo vệ bằng phần cứng | đã thêm một mô-đun bảo vệ cho phân cực ngược | |
| mẫu thử nghiệm điện áp và dòng điện | Kết nối 4 dây | |
| Tiếng ồn | ≤65dB | |
| Âm lượng | Vỏ 36U, W * D * H 606 * 606 * 1790 (mm) | |
Đặt thiết bị kiểm tra phụ trợ CT4004-20V100A chẳng hạn
|
vật phẩm |
Thông số |
|
|---|---|---|
| Loại hình | Vôn | |
| Nhiệt độ | ||
| Vôn | Phạm vi đầu vào | 0V ~ 5V |
| Sự chính xác | ± (0,05% giá trị đọc + 0,05% phạm vi) | |
| Nhiệt độ | Phạm vi | ﹣25 ℃ ~ 110 ℃ |
| Sự chính xác | ± (1% số đọc + 1 ℃) | |
| Nghị quyết | 0,1 ℃ | |
| Điều kiện kết thúc | Điện áp phụ, nhiệt độ phụ | |
| Điều kiện bảo vệ an ninh | Có thể đặt các điều kiện bảo mật cho các kênh phụ trợ, bao gồm điện áp phụ trên, điện áp phụ thấp hơn, nhiệt độ phụ trên, điện áp phụ thấp hơn | |
| Các kênh phụ trợ trong từng nhiệt độ đơn vị | 1 ~ 32 (tùy chọn) | |
| Các kênh phụ trợ trong mỗi đơn vị điện áp | 1 ~ 32 (tùy chọn) | |
| Khối lượng đơn vị | Vỏ 3U, 482,6 * 378 * 130 (mm) | |
