| Độ cứng của đe thép: | HRC≥50 | Máy đo chiều cao: | 0－500mm |
|---|---|---|---|
| Độ phân giải chiều cao: | 1mm | Khung nâng: | Điện |
| Phát hành khung: | Khí nén | Điều khiển: | Điều khiển PLC |
| Điểm nổi bật: |
máy kiểm tra iec, thiết bị kiểm tra trong phòng thí nghiệm |
||

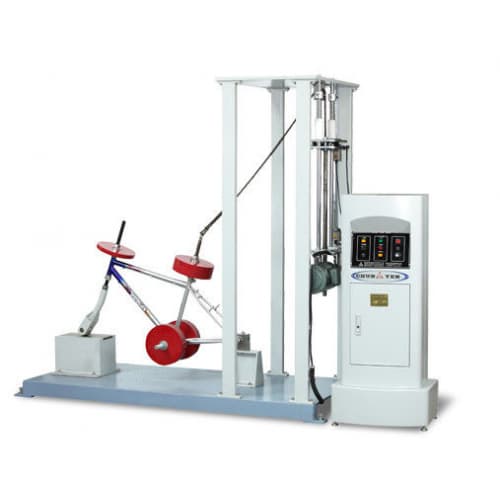

Lắp ráp phuộc trước xe đạp điện 500mm220v Điều khiển PLC Máy kiểm tra thả khí nén
Tiêu chuẩn
GB17761-2018 điều khoản 7.3.1.2.2, GB 3565-2005 điều khoản7,1 27,2, GB 14746-2006 điều khoản 4.7.2, ISO4210-6-2014 điều khoản 4.2, ISO4210-2-2014 điều khoản 4.9.5 và 4.8.2, JIS D 9401-2010 Điều 5.3, EN 14764-2005 điều 4.8.2, EN 14766-2005 điều 4.8.2.
Đăng kí
Máy này được sử dụng để mô phỏng khả năng bánh trước của xe đạp rời khỏi chướng ngại vật trên mặt đất khi đi xe. Cụm xe đạp phải được đỡ ở trục sau để nó có thể quay tự do về trục sau trong một mặt phẳng thẳng đứng. Nĩa phải được đặt trên một đe thép phẳng để giữ cho khung ở vị trí bình thường của nó. Một vật nặng 70 kg phải được gắn chặt vào ống yên và trọng tâm của nó được đặt trên trục nâng cách đầu trên của ống nâng 75 mm. Bằng cách quay cụm về trục sau, trọng tâm của vật nặng 70 kg được đặt thẳng đứng phía trên trục sau, và khi đó cụm được rơi tự do và tác động vào đe.
Thông số
1, Độ cứng đe thép HRC≥50
2, Khoảng cách điều chỉnh đe ≥500mm (thuận tiện để kiểm tra kích thước xe)
3, Máy đo chiều cao: 0－500mm
4, Độ phân giải chiều cao: 1mm
5, Khung nâng: điện
6, Khung phát hành: khí nén
7, Trọng lượng thiết bị: thép mạ xử lý chống gỉ
8, Chế độ điều khiển: Điều khiển tự động chương trình PLC
9, Chế độ cài đặt hiển thị: Màn hình cảm ứng màu TFT LCD 7 inch
10, Nguồn điện thiết bị: AC 220V 50Hz
11, Thân chính của máy là một thành viên thép có độ bền cao và không dễ bị biến dạng.
12, Chân đế của máy được làm bằng thép chắc chắn, có độ ổn định tốt và được trang bị các đường gân và chân điều chỉnh.
13, Phun sơn tĩnh điện bề ngoài máy, mạ điện các bộ phận khác, chống gỉ cao và hình thức đẹp.
Phương pháp kiểm tra
1, Chọn trục thích hợp để cố định con lăn nhẹ vào phuộc trước và phuộc sau của khung vào băng thử ；
2, Bu lông sẽ cố định tấm đỡ. Bằng cách điều chỉnh vị trí phía trước và phía sau của tay quay và đòn bẩy phía trên đe thép, tâm của con lăn chỉ là vị trí cần nâng lên (điều chỉnh vị trí phía trước và phía sau của đe thép sao cho trọng tâm của con lăn là ngay trên nó);
3, Cố định trọng lượng tiêu chuẩn trên ống yên theo tiêu chuẩn ；
4, Bu lông nhanh chóng được kéo ra, và lắp ráp chịu chuyển động rơi tự do đập vào đe thép để hoàn thành thử nghiệm đầu tiên, thử nghiệm thứ hai được lặp lại;
5, Sau khi thử nghiệm hoàn thành, kiểm tra các vết nứt và biến dạng lắp ráp, và đánh giá xem nó có đủ điều kiện theo tiêu chuẩn hay không.
