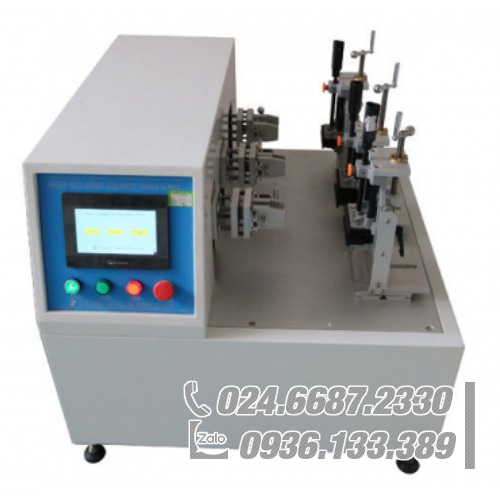

IEC 60884-1 Bộ kiểm tra độ bền của ổ cắm chuyển đổi 3 trạm / IEC 60884-1 Switch Plug Socket Endurance Tester 3 Stations HC9914C

IEC 60884-1 Ổ cắm điều khiển PLC Bộ kiểm tra công tắc Phích cắm Ổ cắm Bộ kiểm tra độ bền 3 trạm

Thông tin sản phẩm:

Máy thử nghiệm được thiết kế và sản xuất theo IEC60884-1 điều 20 và 21 hình 16, IEC60669-1 và v.v. khả năng ngắt của ổ cắm và kiểm tra tuổi thọ hoạt động bình thường của hộ gia đình và các mục đích tương tự. Thiết bị thử nghiệm mô phỏng các công tắc, phích cắm và ổ cắm, các tiếp điểm cầu chì các hành động xoay, chèn và rút trong thời gian dài, để đánh giá xem công tắc, phích cắm và ổ cắm, tiếp điểm cầu chì có thể chịu được việc sử dụng bình thường với các hư hỏng cơ khí và hư hỏng do mỏi điện hay không, và các điểm tiếp xúc có hiện tượng bám dính, hiện tượng đóng hoặc ngắt lâu ngày hay không, để xem xét các mẫu thử có bị mòn quá mức hay có các hậu quả có hại khác hay không. Đây là thiết bị kiểm tra đặc biệt để kiểm tra độ bền điện của công tắc và ổ cắm.

Thiết bị thử nghiệm có thể kiểm tra độ bền đối với công tắc nút, công tắc điều chỉnh, phích cắm và ổ cắm. Cùng với ngân hàng tải bên ngoài (điện trở, cảm ứng và điện dung) có thể xử lý thử nghiệm tải, nó có một hệ thống điều khiển tương ứng. Xin lưu ý rằng người dùng phải chuẩn bị ngân hàng tải bên ngoài.

Máy thử nghiệm được làm bằng khung nhôm, tấm làm kín bằng thép không gỉ, được dẫn động bởi động cơ servo và vít me bi, với màn hình cảm ứng màu 7 inch, hệ thống điều khiển PLC Mitsubishi, giao diện hoạt động nhân bản và màn hình kỹ thuật số mạnh mẽ. Thời gian thử nghiệm, thời gian dòng điện dẫn, tốc độ thử nghiệm, hành trình thử nghiệm có thể được cài đặt trước. Nó có chức năng hiển thị dòng điện có thể hiển thị dòng điện dẫn của mẫu. Toàn bộ máy kiểm tra có 2 trạm làm việc, mỗi trạm có thể xử lý đồng bộ công tắc tuyến tính và phích cắm và ổ cắm. Khi liên tục bật hoặc tắt do sự kết dính hoặc hỏng hóc, nó sẽ báo động và ghi lại số lượng thí nghiệm thích hợp, và nó sẽ báo động khi thời gian thử nghiệm đạt đến giá trị đặt trước. Máy kiểm tra sẽ tự động dừng khi có báo động.

Tiêu chuẩn: IEC60669-1, IEC 60884-1 2013 điều khoản 20, 21, CISPR 14-1, IEC 61058-1etc.
Ứng dụng: Thiết bị này được sử dụng cho công tắc, phích cắm và ổ cắm điện cố định gia dụng và tương tự, bộ ghép nối để kiểm tra khả năng bật-tắt, khả năng ngắt và kiểm tra tuổi thọ hoạt động bình thường. Để xác minh xem công tắc, phích cắm hoặc ổ cắm có thể chịu được sử dụng bình thường hay không, mọi hư hỏng cơ học hoặc hỏng hóc về điện trong hoạt động bình thường, bất kỳ hiện tượng bám dính tiếp xúc nào hoặc hiện tượng đóng hoặc ngắt kết nối trong thời gian dài, để kiểm tra xem có bị mài mòn quá mức hoặc các hậu quả có hại khác hay không.
Mẫu thử nghiệm: Công tắc, phích cắm, ổ cắm, bộ ghép nối cho mục đích gia dụng hoặc tương tự
Tính năng: Sử dụng khung hợp kim nhôm, tấm làm kín bằng thép không gỉ, được điều khiển bởi động cơ servo, trục vít bi chính xác và bộ truyền động đai đồng bộ, hoạt động trên màn hình cảm ứng màu 7 inch và chức năng hiển thị kỹ thuật số mạnh mẽ, hệ thống điều khiển PLC. Có thể thực hiện kiểm tra thang máy đối với công tắc nút, công tắc bật tắt, công tắc điều chỉnh, công tắc xoay, phích cắm và ổ cắm. Với hệ thống điều khiển tương ứng, có thể thực hiện kiểm tra tải có tải (điện trở, cảm ứng và điện dung). Đặt trước thời gian thử nghiệm, thời gian dòng điện dẫn (thời gian mở), tốc độ thử nghiệm, chuyến đi thử nghiệm và góc quay (lên đến 15 góc). Với chức năng hiển thị hiện tại, có thể hiển thị dòng điện dẫn.

Thông số:

1. Nguồn điện: AC 220V ± 10% 50Hz
2. Giao diện hoạt động Màn hình cảm ứng LCD màu 7 inch
3. Chế độ truyền động: động cơ servo + trục vít bi / đai thời gian hoặc khí nén
4. Hệ thống điều khiển: Điều khiển PLC
5. Bảng mô hình và thông số (có thể tùy chỉnh)
