| Nguồn cấp: | AC220V 50HZ | Góc uốn: | Có thể điều chỉnh 45 ° 、 60 ° 、 90 ° hoặc 120 ° 、 180 ° |
|---|---|---|---|
| Tỷ lệ uốn: | Điều khiển tần số 8 ～ 60 vòng / phút） | Trạm kiểm tra: | 1 Trạm làm việc (có thể tùy chỉnh) |
| Điểm nổi bật: |
thiết bị kiểm tra iec, thiết bị kiểm tra trong phòng thí nghiệm |
||

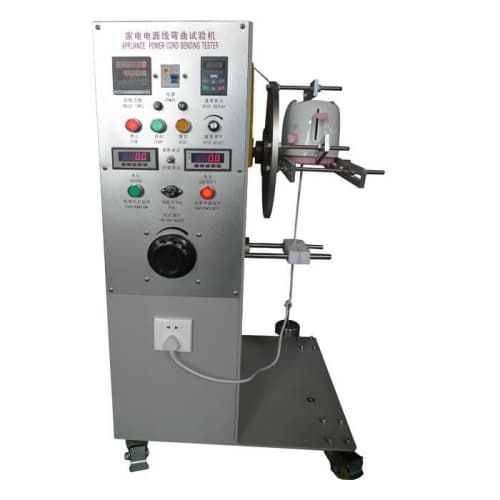

IEC60335-1 Điều khoản 25.14 Thiết bị thử nghiệm uốn dây cung cấp với một trạm làm việc
Thiết bị thử nghiệm này kiểm tra khả năng bảo vệ của dây cung cấp nơi nó đi vào thiết bị. Nó phù hợp với yêu cầu tiêu chuẩn của IEC60335-1 điều 25.14. Các thiết bị được cung cấp với dây cung cấp được di chuyển khi đang hoạt động phải được kết cấu sao cho dây cung cấp được bảo vệ thích hợp để chống lại sự uốn cong quá mức khi nó đi vào thiết bị. Điều này không áp dụng cho các thiết bị có cuộn dây tự động.
Các thiết bị được cung cấp với dây cung cấp được di chuyển khi đang hoạt động phải được kết cấu sao cho dây cung cấp được bảo vệ thích hợp để chống lại sự uốn cong quá mức khi nó đi vào thiết bị.
Lưu ý 1: Điều này không áp dụng cho các thiết bị có cuộn dây tự động được thử nghiệm theo 22.16 để thay thế.
Kiểm tra sự phù hợp bằng thử nghiệm sau đây được thực hiện trên thiết bị có bộ phận dao động như thể hiện trên Hình 8.
Phần của thiết bị bao gồm lỗ đầu vào được cố định vào bộ phận dao động để khi dây cung cấp ở giữa hành trình của nó, trục của dây nơi nó đi vào bộ phận bảo vệ dây hoặc đầu vào sẽ thẳng đứng và đi qua trục của dao động. Trục chính của đoạn dây phẳng phải song song với trục dao động.
Dây được tải sao cho lực tác dụng là:
10 N, đối với dây có tiết diện danh nghĩa vượt quá 0,75 mm²;
5 N, đối với các dây khác.
Khoảng cách X, như thể hiện trong hình 8, giữa trục dao động và điểm mà dây hoặc bộ phận bảo vệ dây đi vào thiết bị, được điều chỉnh sao cho khi bộ phận dao động di chuyển trên toàn bộ phạm vi của nó, dây và tải tạo ra độ nghiêng nhỏ nhất sự chuyển động.
Bộ phận dao động được di chuyển qua một góc 90 ° (45 ° ở một trong hai bên của phương thẳng đứng), số lần uốn đối với phụ kiện loại Z là 20000 và đối với các phụ kiện khác là 10000. Tốc độ uốn là 60 mỗi phút.
Lưu ý 2: Uốn cong là một chuyển động 90 °.
Dây và các bộ phận liên quan của nó được quay một góc 90 ° sau một nửa số lần uốn, trừ khi được lắp một dây dẹt.
Trong quá trình thử nghiệm, các ruột dẫn được cung cấp ở điện áp danh định và được tải với dòng điện danh định của thiết bị.
Chú thích 3: Dòng điện không chạy qua dây dẫn nối đất.
Thử nghiệm sẽ không dẫn đến
Ngắn mạch giữa các dây dẫn;
Đứt gãy hơn 10% số sợi của bất kỳ dây dẫn nào;
Tách ruột dẫn khỏi đầu cuối của nó;
Nới lỏng bất kỳ dây bảo vệ nào;
Hư hỏng đối với dây hoặc bộ phận bảo vệ dây có thể ảnh hưởng đến việc tuân thủ tiêu chuẩn này;
Các sợi đứt xuyên qua lớp cách điện và trở nên dễ tiếp cận.
| Nguồn cấp | AC220V 50HZ |
| Góc uốn | Có thể điều chỉnh 45 °, 60 °, 90 ° hoặc 120 °, 180 ° |
| Tỷ lệ uốn | 8 ~ 60rpm (điều khiển tần số) |
| Trạm kiểm tra | 1 trạm làm việc (có thể tùy chỉnh) |
| Điện áp đầu ra tối đa | 240V |
| Công suất đầu ra tối đa | 3KW |
| Sản lượng hiện tại tối đa | 12A |
| Khả năng chịu tải tối đa của các mẫu | 30kg |
| Trọng lượng tải | 5N, 10N * 1 |
| Phản đối | 0 ~ 999999 hiển thị 6 chữ số, cài đặt trước |
| Nó được trang bị kẹp mẫu hoặc nó được tùy chỉnh theo mẫu | |
