| Đối tượng thử nghiệm: | Dây điện | Tiêu chuẩn: | IEC 60335-1 |
|---|---|---|---|
| Bài kiểm tra: | Kiểm tra độ căng và xoắn của neo | Lực kéo Trọng lượng: | 20N * 2,30N * 2 |
| Trọng lượng mô-men xoắn: | 5N * 1, 12,5N * 1, 17,5N * 1 Và một cánh tay mô-men xoắn (0,1Nm, 0,25Nm, 0,35Nm có thể đạt được) | Chu kỳ kiểm tra kéo: | 0 ~ 999999, Có thể đặt trước, Mặc định 25 |
| Tốc độ kéo: | 1 chu kỳ / s | Thời gian mô-men xoắn: | 0,01 S ～ 99 Giờ 59 Phút 59 S |
| Điểm nổi bật: |
máy kiểm tra thiết bị điện, máy kiểm tra thiết bị cầm tay |
||

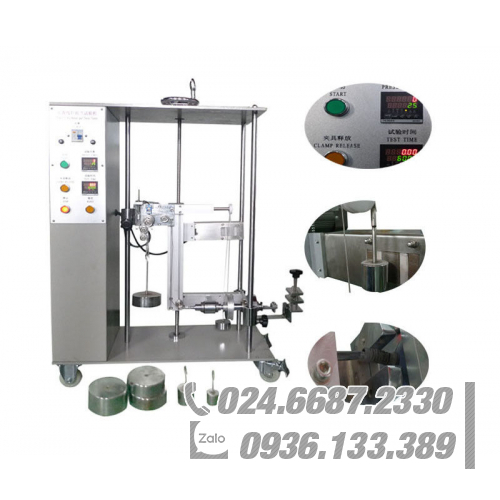

Máy đo độ căng và xoắn dây HJ 0609
Sự mô tả:
Thiết bị này được sử dụng để kiểm tra dây neo của các thiết bị được cung cấp bằng dây nguồn và các thiết bị được thiết kế để nối cố định với hệ thống dây điện cố định bằng dây mềm, phải làm giảm căng dây dẫn, kể cả xoắn, ở các đầu nối và bảo vệ cách điện của các dây dẫn khỏi bị mài mòn.
Theo tiêu chuẩn Điều 25.15 của IEC 60335-1 Thiết bị điện gia dụng và tương tự – An toàn – Phần 1: Yêu cầu chung và v.v.
Mẫu thử nghiệm: Thiết bị gia dụng, thiết bị y tế, đèn, phích cắm và ổ cắm, v.v.
Tính năng: Thiết bị thử nghiệm sử dụng cấu trúc chữ Z, có thể được sử dụng để kiểm tra độ chắc chắn của đầu kẹp của tủ lạnh, máy giặt và dây nguồn của các thiết bị gia dụng lớn khác.
Phương pháp thử là đánh dấu trên dây cách điểm neo dây hoặc điểm thích hợp khác khoảng 20 mm. Sau đó, dây được kéo, không giật trong 1 s theo hướng bất lợi nhất với lực xác định. Thử nghiệm được thực hiện 25 lần. Khi đó, dây, trừ khi trên cuộn dây tự động, phải chịu một mômen xoắn tác dụng trong 1 min. Sau thử nghiệm trên, dây không được dịch chuyển theo chiều dọc quá 2 mm.
| Nguồn cấp | AC 220V 50Hz |
| Lực kéo Trọng lượng | 20N * 2,30N * 2 (có thể đạt được lực kéo 30N, 60N, 80N, 100N) |
| Trọng lượng mô-men xoắn | 5N * 1, 12,5N * 1, 17,5N * 1 và một cánh tay mô-men xoắn (có thể đạt được 0,1Nm, 0,25Nm, 0,35Nm) |
| Kéo kiểm tra chu kỳ | 0 ~ 999999, có thể được cài đặt trước, mặc định 25 |
| Tốc độ kéo | 1 chu kỳ / s |
| Thời gian mô-men xoắn | 0,01S ～ 99 giờ 59 phút 59 giây |
| Vật cố định |
Bộ cố định lực căng và bộ cố định mô-men xoắn được kết hợp, điều phối ở giữa thông qua ổ trục, làm giảm ma sát trong quá trình thử nghiệm mô-men xoắn. |
| Kết cấu | Thiết bị sử dụng cơ chế trục cam động cơ, kết nối chữ Z, để bộ cố định có thể giữ dây nguồn trên thiết bị và cách mặt đất 150mm. |
| Báo động nhiệt độ | 0 ～ 200 ℃ có thể điều chỉnh |
| Độ lệch nhiệt độ | ± 0,5 ℃ |
| Kiểm soát nhiệt độ | Kiểm soát thông minh |
| Hiển thị nhiệt độ | Hiển thị nhiệt kế |
| Vật chất | Buồng trong được làm bằng thép không gỉ và buồng ngoài được làm bằng thép tấm phun sơn tĩnh điện |
Bảng – Lực kéo và mômen quay.
| Khối lượng của thiết bị (kg) | Lực kéo (N) | Mô-men xoắn (Nm) | Sự kết hợp giữa trọng lượng lực kéo và trọng lượng mô-men xoắn |
| ≤1 | 30 | 0,1 | 2 * 30N + 5N |
| > 1 và ≤4 | 60 | 0,25 | 2 * 30N + 12,5N |
| > 4 | 100 | 0,35 | 2 * 30N + 2 * 20N + 17,5N |
