| Arc Strike hiện tại: | 33A | Điện áp Arc Strike: | 220-240V |
|---|---|---|---|
| Tốc độ chạy điện cực: | 254mm / s ± 25mm / s | Tần số tấn công hồ quang: | 40 lần / phút |
| Điểm nổi bật: |
máy kiểm tra thiết bị điện, thiết bị kiểm tra thiết bị cầm tay |
||

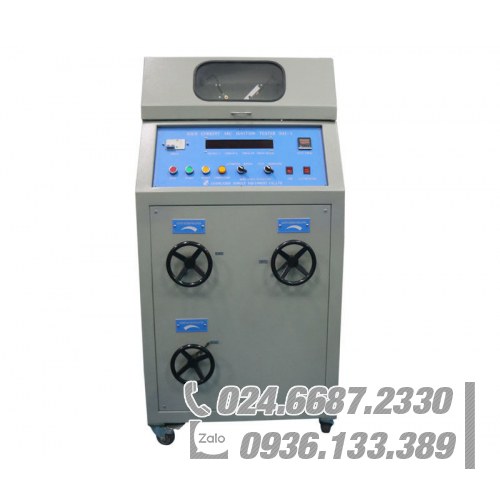

Máy kiểm tra đánh lửa hồ quang dòng điện cao
HAI-1
Giới thiệu sản phẩm
Thiết bị này phù hợp với các yêu cầu tiêu chuẩn của UL 746A, UL746C, UL 498 điều 114, IEC 60950-1, BS EN 60950-1, BS 7002, v.v. thiết bị và v.v … Nguyên tắc làm việc là mô phỏng sự rò rỉ điện trên chất cách điện có thể gây ra giữa các cực khác nhau của bộ phận mang điện hoặc giữa bộ phận mang điện và bộ phận kim loại được nối đất (nối đất). Nó được sử dụng để đo và đánh giá hiệu suất kháng hồ quang của chất cách điện dưới điện áp quy định.
Máy kiểm tra đánh lửa hồ quang dòng điện cao sử dụng điện cực kép. Với dòng điện cụ thể (33A) và hệ số công suất (COSφ0.5), theo một tốc độ hồ quang nhất định (254mm / s) và tần số lặp lại (40 lần / phút), hồ quang lặp lại đến 200 lần trên bề mặt mẫu. Hiệu suất đánh lửa bằng hồ quang dòng điện lớn (HAI) có thể được đánh giá tùy theo việc mẫu có thể đánh lửa được hay không.
| Điện cực |
Điện cực đồng (tĩnh) Ф3,5mm 30 ° Điện cực thép không gỉ Ф3,0mm 60 ° (Động) |
| Hồ quang dòng điện tấn công | 33A |
| Điện áp tấn công hồ quang | 220-240V |
| Tốc độ chạy điện cực | 254mm / s ± 25mm / s |
| Tần số tấn công hồ quang | 40 lần / phút |
| Hệ số công suất | COSφ0,5 |
| Thời gian kiểm tra | 0-9999 lần |
| Điện áp làm việc | 220VAC / 60Hz, 15kVA |
Các bước hoạt động:
1. chức năng của bảng điều khiển
POWER: Bật công tắc nguồn và thiết bị được bật nguồn.
2.STOP / START: Để dừng hoặc bắt đầu thử nghiệm hoặc gỡ lỗi.
ĐẶT LẠI: Xóa giá trị hiển thị hiện tại của thời gian kiểm tra.
HOÀN THÀNH: Báo động âm thanh và ánh sáng sẽ được phát ra sau khi hoàn thành thử nghiệm.
TỰ ĐỘNG: Chạy thử nghiệm tự động
HƯỚNG DẪN: Khi chọn chế độ bằng tay, động cơ có thể bắt đầu hoạt động ngay cả khi người vận hành không nhấn nút khởi động, thuận tiện cho việc gỡ lỗi.
TEST: Chọn chế độ này, thiết bị sẽ xử lý kiểm tra bình thường sau khi gỡ lỗi.
GỠ GỠ: Ở chế độ [TỰ ĐỘNG], nhấn nút [KHỞI ĐỘNG], từ từ xoay các núm để điều chỉnh dòng điện và điện áp, cho đến khi dòng điện làm việc đạt 33A (220V-240V), và hệ số công suất được tinh chỉnh thành 0,50.
3. Việc cài đặt mẫu thử nghiệm
4. Như hình dưới đây, khi tắt nguồn, cố định mẫu 130 mm x 13 mm x (2 ~ 12) mm vào đồ gá, điều chỉnh vị trí của điện cực sao cho hai điện cực ở góc 45 ° và liên lạc tốt. Chiều cao của mẫu có thể được điều chỉnh bằng cách điều chỉnh ba bu lông mận.
Khi lắp đặt các điện cực, phải cố định các vít siết chặt các cố định điện cực, nếu không các điện cực sẽ bị rơi ra.
