| TIÊU CHUẨN: | IEC60335-1: 25.15 | THỜI GIAN DUY NHẤT: | 0,01S ～ 99 giờ 99 phút |
|---|---|---|---|
| TENSION TIMES: | 0 ~ 9999 | TẦN SỐ KÍCH THÍCH: | 1 lần / s |
| ĐIỂM NỔI BẬT: |
bút thử cáp điện, bút thử dây điện |
||
Dây điện kim loại Máy đo lực căng dây cáp điện Thiết bị kiểm tra lực kéo xoắn
Thông tin sản phẩm:

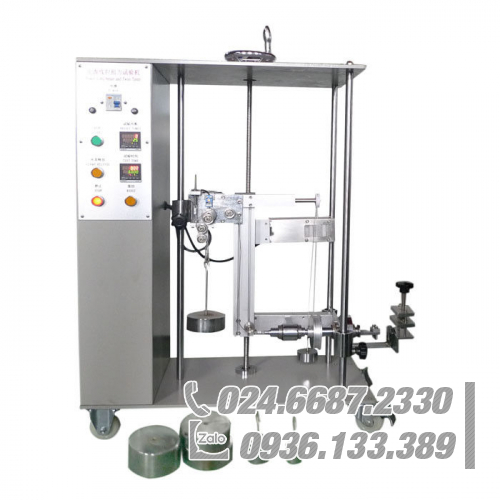

Thiết bị kiểm tra độ căng và mô-men xoắn của dây nguồn được thiết kế và sản xuất theo IEC60335-1: 25.15.
Thiết bị thử nghiệm chủ yếu được áp dụng để thử nghiệm độ căng và mô-men xoắn của dây nguồn tại đầu nối hai thử nghiệm của các thiết bị có dây nguồn và dây mềm dự kiến được kết nối vĩnh viễn với dây cố định và các thiết bị điện gia dụng khác, thiết bị y tế, kiểm tra xem thiết bị kẹp được an toàn.
Các thông số kỹ thuật chính:
| Nguồn cấp | AC220V, 50HZ hoặc 110V, 60Hz |
| Kéo trọng lượng | 20N * 2,30N * 2 (có thể đạt được lực kéo 30N, 60N, 80N, 100N) |
| Trọng lượng mô-men xoắn | 5N * 1, 12,5N * 1, 17,5N * 1 (0,1Nm, 0,25Nm, 0,35Nm) |
| Thời gian căng thẳng | 0 ~ 9999 (có thể chọn), 25 lần là theo mặc định |
| Tần số căng thẳng | 1 lần / s |
| Thời gian mô-men xoắn | 0,01S ～ 99 giờ 99 phút |
Tham chiếu – Lực kéo và mô men xoắn:
|
Khối lượng của thiết bị (kg) |
Lực kéo (N) |
Mô-men xoắn (Nm) |
|
≤1 |
30 |
0,1 |
|
> 1 và ≤4 |
60 |
0,25 |
|
> 4 |
100 |
0,35 |
Nguyên tắc kiểm tra:
Các thiết bị điện được cung cấp với một dây cung cấp và các thiết bị điện được thiết kế để được nối cố định với hệ thống dây điện cố định bằng một dây mềm, phải có một dây neo. Việc neo giữ dây phải giúp dây dẫn khỏi bị căng, kể cả xoắn, ở các đầu nối và bảo vệ cách điện của dây dẫn khỏi bị mài mòn.
Một dấu được thực hiện trên dây khi nó chịu tác dụng của lực kéo được chỉ ra trong bảng sau, cách điểm neo dây hoặc điểm thích hợp khác khoảng 20 mm.
Sau đó, dây được kéo, không giật trong 1 s theo hướng bất lợi nhất với lực xác định. Thử nghiệm được thực hiện 25 lần.
Khi đó, dây, trừ khi trên cuộn dây tự động, phải chịu một mô-men xoắn đặt càng gần thiết bị càng tốt. Mômen xoắn được quy định trong bảng sau và được áp dụng trong 1 min.
Trong các thử nghiệm, dây không được hư hỏng và không có hiện tượng căng đáng kể ở các đầu nối. Lực kéo được đặt lại và dây không được dịch chuyển theo chiều dọc quá 2 mm.
