| Tên sản phẩm: | Máy kiểm tra vòi phun cầm tay | Sự bảo đảm: | 1 năm |
|---|---|---|---|
| Tiêu chuẩn: | IEC60529 | Đăng kí: | Thử nghiệm phun nước cho IPX3 IPX4 |
| Hàm số: | Kiểm tra mức độ bảo vệ chống xâm nhập | Vật chất: | Đồng thau + thép không gỉ |
| Dòng nước: | 10L / phút ± 5% | Đường kính bên ngoài của vòi phun: | Ф102mm |
| Điểm nổi bật: |
Thiết bị thử nghiệm bảo vệ chống xâm nhập IEC 60529, Thiết bị thử nghiệm bảo vệ chống xâm nhập IPX4, Thiết bị kiểm tra vòi phun cầm tay |
||

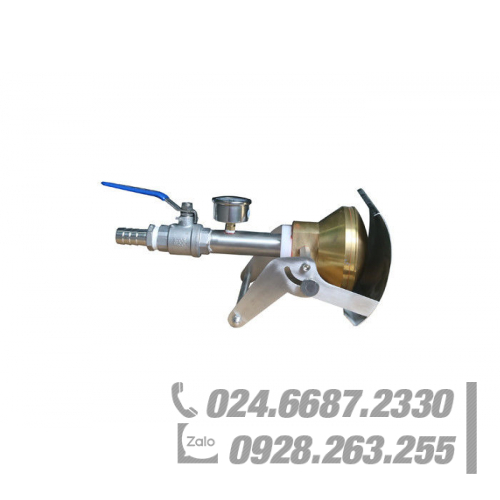

Thiết bị thử nghiệm bảo vệ chống xâm nhập IEC60529 Thiết bị kiểm tra vòi phun cầm tay với 121 lỗ
Mô tả tiêu chuẩn:
15 Chống ẩm
15.1 Vỏ bọc của thiết bị phải cung cấp mức độ bảo vệ chống ẩm phù hợp với phân loại của thiết bị.
Kiểm tra sự phù hợp như quy định trong 15.1.1 có tính đến 15.1.2, thiết bị không được kết nối với nguồn điện.
Sau đó, thiết bị phải chịu được thử nghiệm độ bền điện của 16.3 và việc kiểm tra phải cho thấy rằng không có dấu vết của nước trên cách điện có thể dẫn đến giảm khe hở và khoảng cách đường rò xuống dưới các giá trị quy định trong Điều 29.
CHÚ THÍCH: Vỏ bọc bên ngoài được lau cẩn thận để loại bỏ nước thừa trước khi kiểm tra. Cần phải cẩn thận khi tháo dỡ để tránh làm di chuyển nước bên trong thiết bị.
15.1.1 Các thiết bị không phải là thiết bị được phân loại IPX0 phải chịu các thử nghiệm của IEC 60529 như sau:
– Thiết bị IPX1 như được mô tả trong điều 14.2.1;
– Thiết bị IPX2 như được mô tả trong điều 14.2.2;
– Thiết bị IPX3 như được mô tả trong điều 14.2.3a;
– Thiết bị IPX4 như được mô tả trong điều 14.2.4a;
– Thiết bị IPX5 như được mô tả trong điều 14.2.5;
– Thiết bị IPX6 như được mô tả trong điều 14.2.6;
– Thiết bị IPX7 như được mô tả trong điều 14.2.7. Đối với thử nghiệm này, thiết bị được ngâm trong nước có chứa khoảng 1% NaCl.
CHÚ THÍCH: Vòi phun cầm tay có thể được sử dụng để thử nghiệm các thiết bị không thể đặt dưới ống dao động được quy định trong IEC 60529.
Các van nước có chứa các bộ phận mang điện và được kết hợp trong các ống mềm bên ngoài để kết nối thiết bị với nguồn nước phải chịu thử nghiệm quy định cho thiết bị IPX7.
Tiêu chuẩn: Mức độ bảo vệ IEC60529 được cung cấp bởi vỏ (Mã IP) của IPX3 và IPX4, IEC60884-1, IEC60335-1, IEC60598-1.
Ứng dụng: Nó được sử dụng để kiểm tra IPX3 và IPX4.
Mẫu thử nghiệm: Thiết bị thử nghiệm có chức năng chống nước, chẳng hạn như thiết bị điện tử, đèn, tủ điện, linh kiện điện, ô tô, xe máy, sản phẩm điện (như thiết bị ô tô, các loại công tắc, động cơ vi mô, v.v.)
Tính năng: Sự khác biệt giữa IPX3 và IPX4 là vách ngăn phải được loại bỏ trong thử nghiệm IPX4. Để làm cho vỏ theo mọi hướng có thể bị bắn tung tóe, thiết bị này có thể được sử dụng với bàn xoay của mẫu.
Thông số:
| Mục | Tham số |
| Công suất đầu vào | Một pha AC220V, 50Hz |
| Cung cấp nước | Tốc độ dòng nước là ＞ 10L / phút ± 5%, áp suất là 50 ～ 150kpa nước sạch không bao gồm. |
| Thông số vòi phun |
Đường kính ngoài: Ф102mm đường kính hình cầu: SФ75,5mm 121 lỗ Ф0,5mm; 1 lỗ ở tâm 1 vòng tròn bên trong gồm 12 lỗ ở góc 30 ° 4 vòng tròn bên ngoài gồm 24 lỗ ở góc 15 ° Tấm chắn chuyển động-Nhôm Vòi phun-Đồng thau |
| Dòng nước | 10L / phút ± 5%, Đồng hồ đo lưu lượng có thể điều chỉnh |
| Máy đo áp suất | 50 ～ 150Kpa, Phạm vi đo áp suất 0 ～ 0,25Mpa |
| Vách ngăn | Có thể tháo rời |
| Yêu cầu trang web |
Phòng thử nghiệm chống thấm IP chuyên dụng, Mặt đất phải bằng phẳng và có đèn chiếu sáng Với chức năng tốt của dòng chảy và thoát nước. |
| Thời gian kiểm tra | Điều khiển bằng tay, ít nhất 5 phút |
