| Chế độ hoạt động điều khiển: | Điều khiển điện, hoạt động bằng nút bấm | Arc Strike hiện tại: | 33A ± 0,5A |
|---|---|---|---|
| Hệ số công suất: | 0,5 | Tốc độ tấn công vòng cung: | 40 lần / phút |
| Vận tốc tách điện cực: | 254 ± 25㎜ / S | Vật liệu điện cực: | Đồng ， thép không gỉ |
| Điểm nổi bật: |
máy kiểm tra khả năng cháy, thiết bị kiểm tra ngọn lửa |
||

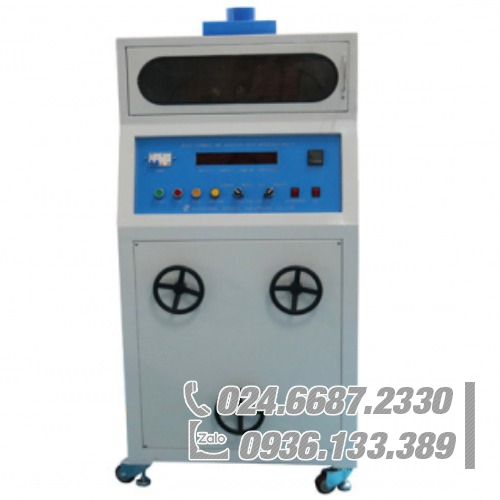

IEC60950 Nút thử đánh lửa dòng điện nặng Hoạt động với lỗ thông gió
Tiêu chuẩn: IEC 60950-1, BS EN 60950-1, BS 7002, UL746A, IEC60947.1, IEC730.1.
Ứng dụng: Nó thích hợp để kiểm tra điện trở phóng hồ quang của các sản phẩm điện và điện tử, thiết bị gia dụng và vật liệu của nó. Nguyên tắc làm việc là mô phỏng sự rò rỉ điện trên chất cách điện có thể gây ra giữa các cực khác nhau của bộ phận mang điện hoặc giữa bộ phận mang điện và bộ phận kim loại được nối đất (nối đất). Nó được sử dụng để đo và đánh giá hiệu suất kháng hồ quang của chất cách điện dưới điện áp quy định.
Mẫu thử nghiệm: Thiết bị công nghệ thông tin, bộ phận thiết bị đóng cắt và điều khiển hạ thế.
Tính năng: Máy kiểm tra đánh lửa dòng điện nặng sử dụng điện cực kép. Với dòng điện cụ thể (33A) và hệ số công suất (COSφ0.5), theo một tốc độ hồ quang nhất định (254mm / s) và tần số lặp lại (40 lần / phút), hồ quang lặp lại đến 200 lần trên bề mặt mẫu. Hiệu suất đánh lửa bằng hồ quang dòng điện lớn (HAI) có thể được đánh giá tùy theo việc mẫu có thể đánh lửa được hay không. Số cấp càng nhỏ, vật liệu đốt càng khó.
Thông số:
| Điện áp làm việc | 110V / 60Hz |
| Kiểm soát chế độ hoạt động | Điều khiển điện, hoạt động bằng nút bấm |
| Dòng điện đánh hồ quang và hệ số công suất | Khi hệ số công suất là 0,5 thì dòng điện là 33A ± 0,5A |
| Tốc độ tấn công hồ quang | 40 lần / phút |
| Vận tốc tách điện cực | 254 ± 25㎜ / S |
| Thời gian tấn công hồ quang | 0-9999 có thể được cài đặt trước |
| Vật liệu điện cực |
Điện cực tĩnh — đồng, đường kính 3,5mm (Ф3,2) × 152mm, góc xiên trên cùng 30 ° Điện cực di chuyển — thép không gỉ, đường kính 3,5mm (Ф3,2) × 152mm, góc hình nón trên cùng 60 ° |
| Góc bao gồm điện cực | Hình thành 45 ° với mức, bán kính cong đầu điện cực 0,1mm |
| Quy trình kiểm tra | Điều khiển tự động, xả độc lập |
| Thắp sáng | Trang bị hệ thống chiếu sáng trong buồng thử nghiệm, có điều khiển |
| Buồng thử nghiệm và kích thước | LWH: 800 × 700 × 1600mm, 300kg |
a) Không bắt đầu thử nghiệm hoặc gỡ lỗi nếu bộ điều chỉnh dòng điện và điện áp ở vị trí bánh răng cao, để tránh sự cố ngắt mạch do dòng điện lớn tức thời gây ra.
b) Điện cực đặc biệt dễ bị hỏng, sau mỗi lần thử nghiệm, điện cực phải được cắt bớt khe hở.
c) Thiết bị được trang bị công tắc bảo vệ cửa, cửa phải đóng hoàn toàn.
d) Thiết bị sẽ tỏa nhiều nhiệt, nên đặt ở nơi thông gió, mặt sau của thiết bị nên giữ khoảng cách nhất định với các vật khác để đảm bảo sự lưu thông của không khí, và hãy thường xuyên kiểm tra quạt hút để đảm bảo an toàn.
e) Nguồn điện của thiết bị yêu cầu bảo vệ nối đất
f) Màu cực của dây nguồn: Màu nâu là vạch (L), xanh lam là vạch (N), đen là vạch (E).
