| Tiêu chuẩn: | IEC60884 | Mệnh đề, hình: | 28.1.2 ， hình 40 |
|---|---|---|---|
| Cặp nhiệt điện: | Loại K | Phích cắm: | Tùy chỉnh theo tiêu chuẩn |
| Khoảng cách từ cặp nhiệt điện đến phần kim loại B: | 7 ± 0,5mm | Lỗ để cắm pin vào kim loại Phần B: | Theo Hình 40 |
| Điểm nổi bật: |
bút thử ổ cắm điện, bút thử ổ cắm |
||

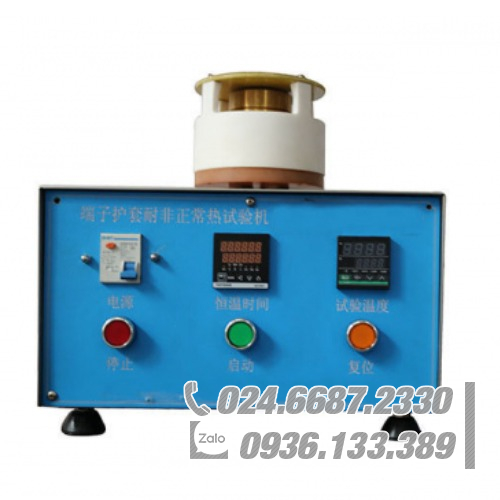

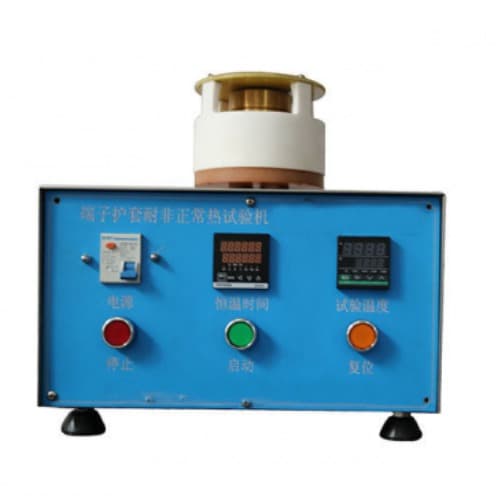

IEC60884 Chân phích cắm Tay áo cách điện Khả năng chịu nhiệt bất thường Bộ kiểm tra hoạt động nút đồng 20mm
Tiêu chuẩn: IEC 60884-1 2013 điều khoản 28.1.2 và hình 40
Ứng dụng: Thiết bị này được sử dụng để kiểm tra khả năng chống nhiệt bất thường của ống bọc cách điện của chân phích cắm
Mẫu thử nghiệm: Tay áo cách điện của chân phích cắm
Tính năng: Theo yêu cầu tiêu chuẩn, thử nghiệm khả năng chịu nhiệt và chống cháy của tay áo cách điện của chân phích cắm
| Mục | Thông số |
| Phần cách nhiệt | Độ dày 5 mm, tròn và phẳng, đường kính bằng hai lần kích thước lớn nhất cho phép của mặt ăn khớp của mẫu thử |
| Phần kim loại B (vật cố định) | đồng thau, chiều dài ít nhất 20 mm, cung cấp phích cắm cố định theo tiêu chuẩn liên quan |
| Khoảng cách giữa phần cách điện và phần kim loại | 3 ± 0,2mm, Đảm bảo không khí đối lưu xung quanh chốt |
| Khoảng cách từ cặp nhiệt điện đến bộ phận kim loại B | 7 ± 0,5mm |
| Lỗ để cắm chốt ở phần kim loại B | Lớn hơn 0,1 mm so với kích thước tối đa của các chân |
Mô tả tiêu chuẩn
28.1.2 Mẫu phích cắm có chân cắm có bọc cách điện được thử nghiệm bằng thiết bị thử nghiệm như thể hiện trên Hình 40.
Thiết bị thử nghiệm này bao gồm một tấm cách điện A và một bộ phận kim loại B: giữa hai bộ phận này phải có khoảng không khí 3 mm và khoảng cách này phải đạt được thông qua các phương tiện không làm ảnh hưởng đến sự lưu thông không khí xung quanh các chốt.
Bề mặt phía trước của tấm cách điện A phải tròn và phẳng và có đường kính bằng hai lần kích thước lớn nhất cho phép của mặt tiếp giáp của phích cắm cho trong
tờ tiêu chuẩn liên quan.
Chiều dày của tấm cách nhiệt này phải là 5 mm.
Phần kim loại B phải bằng đồng thau và có khoảng cách ít nhất là 20 mm, có cùng hình dạng với đường viền tối đa của phích cắm theo tờ tiêu chuẩn liên quan.
Phần còn lại của bộ phận kim loại này phải có hình dạng sao cho phụ kiện được thử nghiệm được nung nóng qua nó bằng cách dẫn điện và sự truyền nhiệt đến phụ kiện được thử nghiệm bằng đối lưu hoặc bức xạ được giảm đến mức tối thiểu.
Một cặp nhiệt điện phải được đưa vào cách bề mặt trước của bộ phận kim loại ở vị trí đối xứng 7 mm ở vị trí đối xứng, như thể hiện trên Hình 40.
Kích thước của các lỗ cho các chốt trong bộ phận kim loại B phải lớn hơn 0,1 mm so với kích thước tối đa của các chốt được cho trong tờ tiêu chuẩn liên quan và khoảng cách giữa các chốt phải giống như khoảng cách cho trong tiêu chuẩn liên quan. tờ giấy; độ sâu của các lỗ phải đủ.
CHÚ THÍCH 1: Phần kim loại B có thể được làm từ hai hoặc nhiều mảnh thành phần, nhằm mục đích làm sạch lỗ.
Các mẫu thử được đưa vào thiết bị thử nghiệm, đặt ở vị trí nằm ngang bất lợi nhất, khi thiết bị thử nghiệm đã đạt đến nhiệt độ ổn định, được đo bằng cặp nhiệt điện, là (120 ± 5) ° C đối với phụ kiện có dòng điện danh định là 2. , 5 A và (180 ± 5) ° C đối với các phụ kiện có định mức dòng điện cao hơn.
Nhiệt độ được duy trì ở các giá trị liên quan trong 3 h.
Sau đó, các mẫu thử được lấy ra khỏi thiết bị thử nghiệm và được để nguội đến nhiệt độ phòng, tại đó chúng được duy trì trong ít nhất 4 h.
Sau đó, các ống bọc cách điện của các chốt của mẫu thử nghiệm va đập theo điều 30 nhưng được thực hiện ở nhiệt độ môi trường và có thể kiểm tra bằng mắt.
CHÚ THÍCH 2: Trong quá trình kiểm tra bằng mắt, không được có vết nứt trên ống bọc cách điện bằng tầm nhìn bình thường hoặc đã được hiệu chỉnh mà không cần phóng đại bổ sung, và kích thước của ống bọc cách điện không được thay đổi để làm giảm khả năng bảo vệ khỏi va chạm ngẫu nhiên.
