Tiểu sử:

An toàn là điều tối quan trọng trong ngành thiết bị gia dụng. Do khả năng do con người sử dụng sai, quá dòng hoặc ngắn mạch trong hệ thống dây dẫn của thiết bị, các yêu cầu về phòng cháy chữa cháy được tạo ra để đánh giá và đánh giá khả năng bắt lửa của vật liệu được sử dụng trong thiết bị. Kiểm tra dây phát sáng là một trong những yêu cầu như vậy được sử dụng trong ngành công nghiệp thiết bị ngày nay.

Bài báo này khám phá thử nghiệm dây phát sáng, mô tả cơ sở lý luận đằng sau các quy trình thử nghiệm dây phát sáng và so sánh ngắn gọn phương pháp này với các phương pháp thử nghiệm tính dễ cháy thông thường khác. Bài báo cũng làm sáng tỏ các thông số kỹ thuật chi phối thực hành thử nghiệm dây phát sáng. Cuối cùng, nó cho thấy cam kết của TE trong việc cung cấp một loạt các sản phẩm để giúp khách hàng sử dụng thiết bị đáp ứng các yêu cầu về tính dễ cháy của dây phát sáng.

Kiểm tra dây phát sáng là gì?

Trong lịch sử, một số phương pháp đã được phát triển để đánh giá tính dễ cháy và khả năng chống cháy của vật liệu. Chúng bao gồm cả phương pháp thử ngọn lửa trực tiếp và ngọn lửa gián tiếp. Một ví dụ về phương pháp ngọn lửa trực tiếp được xác định trong thông số kỹ thuật UL 94. Phương pháp thử được chấp nhận từ lâu này bao gồm việc châm ngọn lửa trực tiếp vào mẫu thử được lắp theo chiều dọc hoặc chiều ngang trong các điều kiện được kiểm soát. Mặt khác, phương pháp ngọn lửa gián tiếp có nguồn nhiệt không bắt lửa được áp dụng cho mẫu. Thử nghiệm dây phát sáng là một ví dụ của phương pháp ngọn lửa gián tiếp. Kết quả thử nghiệm từ việc áp dụng các phương pháp này cung cấp một cách để so sánh xu hướng chống bắt lửa, ngọn lửa tự dập tắt của vật liệu (nếu bắt lửa xảy ra) và không truyền lửa qua nhỏ giọt. Để hiểu rõ hơn về sự khác biệt giữa phương pháp trực tiếp và phương pháp gián tiếp, hãy tham khảo Hình 2.

Ủy ban Điện Quốc tế (IEC) đã thiết lập phương pháp thử nghiệm dây phát sáng vào năm 2001 vì các phương pháp thử nghiệm hiện có không bao gồm tất cả các nguồn đánh lửa. Cụ thể, thử nghiệm dây phát sáng được sử dụng để mô phỏng các hiệu ứng phát nhiệt có thể phát sinh trong thiết bị điện bị trục trặc do kết nối quá tải hoặc thành phần bị quá nhiệt.

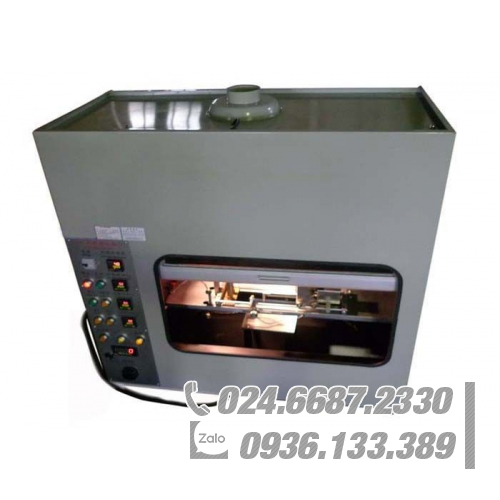

Phương pháp kiểm tra dây phát sáng:

Yêu cầu về dây phát sáng đối với thiết bị gia dụng được quy định trong IEC 60335-1. Tuy nhiên, phương pháp thử nghiệm dây phát sáng thực tế được đề cập trong loạt thông số kỹ thuật của IEC 60695-2.

Kiểm tra dây phát sáng được thực hiện bằng cách đốt nóng một phần tử đến nhiệt độ xác định trước. Phần tử được đốt nóng được gọi là dây phát sáng. Xem hình 3 để biết ví dụ về phần tử được nung nóng được sử dụng để thử nghiệm dây phát sáng.

Mẫu cần kiểm tra được cố định tại chỗ và giấy lụa được đặt ngay bên dưới mẫu. Sau khi đạt đến nhiệt độ xác định trước, phần tử sau đó được ép vào vật liệu mẫu dưới một lực đặt 1N trong 30 giây. Nếu xảy ra đánh lửa, các bản ghi sẽ được thực hiện để ghi lại thời lượng, chiều cao ngọn lửa và nếu nhỏ giọt của vật liệu làm cháy giấy lụa.

Thử nghiệm dây phát sáng có thể được thực hiện trên cả sản phẩm cuối cùng và tấm thử nghiệm nguyên liệu. Thuật ngữ được sử dụng để xác định sự tuân thủ trong mỗi trường hợp là hơi khác nhau.

1. GWT là viết tắt của Glow Wire Test (IEC 60695-2-11). GWT được sử dụng khi thử nghiệm dây phát sáng được thực hiện trên sản phẩm cuối. Kết quả của bài kiểm tra này sẽ là PASS hoặc FAIL ở một nhiệt độ nhất định. Việc vượt qua thử nghiệm yêu cầu mẫu không bốc cháy hoặc tự dập tắt trong vòng 30 giây sau khi loại bỏ phần tử được nung nóng. Ngoài ra, mẫu có thể không bắt cháy khăn giấy nếu xảy ra nhỏ giọt.
2. GWFI là viết tắt của Chỉ số dễ cháy dây phát sáng (IEC 60695-2-12). Đây là thuộc tính liên quan đến nguyên liệu thô được sử dụng trong sản phẩm cuối cùng. Tính chất này được xác định bằng cách tiến hành thử nghiệm dây phát sáng trên tấm thử nghiệm bằng vật liệu thô có độ dày nhất định. Chỉ số khả năng bắt lửa của dây phát sáng (GWFI) là nhiệt độ cao nhất mà tại đó vật liệu không bắt lửa hoặc tự dập tắt trong vòng 30 giây sau khi loại bỏ phần tử được nung nóng.
3. GWIT là viết tắt của Nhiệt độ đánh lửa dây phát sáng (IEC 60695-2-13). Đây là thuộc tính liên quan đến nguyên liệu thô được sử dụng trong sản phẩm cuối cùng. Tính chất này được xác định bằng cách tiến hành thử nghiệm dây phát sáng trên tấm thử nghiệm bằng vật liệu thô có độ dày nhất định. Nhiệt độ đánh lửa dây phát sáng (GWIT) là nhiệt độ thấp nhất tại đó vật liệu bắt lửa và cháy trong hơn 5 giây trong khi phần tử được nung nóng tiếp xúc với tấm thử nghiệm.
4. Kiến thức về ba thuật ngữ là điều cần thiết để hiểu cách thử nghiệm dây phát sáng được áp dụng theo tiêu chuẩn an toàn tổng thể IEC 60335-1.

5. Thử nghiệm dây phát sáng và IEC 60335-1: An toàn của Thiết bị Điện Gia dụng và Tương tự

   IEC 60335-1 là thông số kỹ thuật chung điều chỉnh sự an toàn của các thiết bị gia dụng. Trong quy định kỹ thuật, thử nghiệm dây phát sáng được sử dụng để đánh giá tính dễ cháy của các vật liệu phi kim loại hỗ trợ các kết nối mang dòng điện được sử dụng trong thiết bị.

   Mức độ khắc nghiệt của thử nghiệm dây phát sáng được quy định trong IEC 60335-1 được xác định bằng việc thiết bị có tham dự hay không được giám sát trong quá trình sử dụng hay không và bởi lượng dòng điện được mang theo bởi kết nối. Các thiết bị được giám sát về cơ bản là bất kỳ thiết bị nào được vận hành bởi một người tiêu dùng tham dự như máy hút bụi, bàn là và bình pha cà phê. Thiết bị không có người trông coi là những thiết bị được đặt tại chỗ và tự vận hành. Những ví dụ như vậy bao gồm tủ lạnh, thiết bị nấu ăn, máy rửa bát, máy giặt và máy sấy.

   Các đầu nối được sử dụng trong một ứng dụng được phân loại là không được giám sát với dòng điện lớn hơn 0,2A phải chịu sự đánh giá nghiêm ngặt nhất. Để tuân thủ đặc điểm kỹ thuật này, có thể yêu cầu ba cấp độ đánh giá tính dễ cháy:

   Đ: Để vượt qua cấp đánh giá đầu tiên, vật liệu phải đạt GWFI 850 ºC tối thiểu hoặc sản phẩm cuối cùng phải vượt qua bài kiểm tra dây phát sáng ở 850 ºC. Điều quan trọng cần lưu ý là đối với sản phẩm cuối cùng, mẫu phải tự dập tắt trong vòng 30 giây như đã xác định trong đoạn trên. Bài kiểm tra tuân theo quy trình 60695-2-11.

   B: Để vượt qua mức đánh giá thứ hai, vật liệu phải đạt tối thiểu GWIT 775 ºC HOẶC sản phẩm cuối cùng phải vượt qua bài kiểm tra dây phát sáng ở 750 ºC. Điều quan trọng cần lưu ý là nếu sản phẩm cuối cùng được thử nghiệm, mọi sự đánh lửa phải tự dập tắt trong vòng 2 giây hoặc các thành phần xung quanh phải vượt qua mức đánh giá thứ ba.

   Mức đánh giá thứ ba (chỉ được thực hiện nếu đầu nối có ngọn lửa lâu hơn 2 giây) không được thực hiện trực tiếp trên đầu nối mà thay vào đó được thực hiện trên bất kỳ thành phần nào bên trong thiết bị nằm trong vỏ lý thuyết phía trên đầu nối. Các thành phần bên trong vỏ được làm từ vật liệu có ký hiệu là khả năng dễ cháy tối thiểu là UL 94 V1 không phải đánh giá thêm. Tuy nhiên, các thành phần bên trong vỏ có UL 94 V1 nhỏ hơn phải chịu thử nghiệm ngọn lửa kim.

   Tham khảo sơ đồ dòng trong Phụ lục A để biết minh họa về thử nghiệm cần thiết đối với vật liệu hỗ trợ các kết nối mang dòng điện lớn hơn 0,2 A trong các thiết bị không có người giám sát.

   Các đầu nối được sử dụng trong Thiết bị được phân loại là không cần giám sát với dòng điện nhỏ hơn 0,2A hoặc được phân loại là thiết bị tham gia phải chịu các phương pháp thử nghiệm ít khắc nghiệt hơn. Điều quan trọng là nhà sản xuất thiết bị phải hiểu phân loại phù hợp cho thành phẩm của họ, để áp dụng cấp thử nghiệm chính xác theo IEC 60335-1 cho các linh kiện.

   TE Connectivity cam kết cung cấp nhiều loại sản phẩm để giúp khách hàng của Thiết bị đáp ứng các yêu cầu về tính dễ cháy của IEC 60335-1. TE liên tục đánh giá các loại nhựa mới để xác định xem những vật liệu này có phù hợp cho các ứng dụng cần tuân thủ Dây phát sáng hay không.

   Kinh nghiệm của chúng tôi cho thấy rằng chỉ cần sử dụng vật liệu nhựa đáp ứng Dây phát sáng tối thiểu

   Chỉ số khả năng bắt lửa (GWFI) và các giá trị Nhiệt độ đánh lửa của dây phát sáng (GWIT) cho vỏ đầu nối sẽ không nhất thiết tạo ra bộ phận cuối cùng sẽ vượt qua Thử nghiệm dây phát sáng (GWT) ở 750 ºC mà không có lửa (≤ 2 giây). Điều quan trọng cần lưu ý là các giá trị GWFI và GWIT được lấy từ thử nghiệm được thực hiện trên các tấm thử nghiệm, trong khi GWT được thực hiện trên các sản phẩm cuối cùng. Thông thường, điều này có nghĩa là sản phẩm cuối cùng sẽ nhìn thấy phần tiếp xúc với phần tử được nung nóng trong suốt thời gian thử nghiệm, trong khi các tấm thử nghiệm sẽ chỉ thấy sự tiếp xúc hạn chế do phần tử cháy xuyên qua chiều dày của tấm ngay sau khi tiếp xúc ban đầu. Tại TE, chúng tôi làm việc để loại bỏ bất kỳ nghi ngờ nào liên quan đến hiệu suất của các sản phẩm của chúng tôi trong các bài kiểm tra dây phát sáng. Do đó, TE chỉ tuyên bố một sản phẩm là “Tuân thủ Dây phát sáng” khi các sản phẩm cuối cùng đã vượt qua thử nghiệm TE một cách thỏa đáng với các yêu cầu về Dây phát sáng hiện tại nghiêm ngặt nhất trong IEC 60335-1. Vui lòng tìm đến TE Connectivity để trả lời bất kỳ câu hỏi nào liên quan đến cam kết cung cấp các giải pháp tốt nhất cho nhu cầu của bạn.
