| Vật chất: | Thép không gỉ | Yếu tố tác động: | 2,5,10,20,50J Tùy chọn |
|---|---|---|---|
| Chiều cao thả: | Hiển thị quy mô | Chế độ phát hành: | Cơ khí |
| Chiều dài: | 1000mm | Đột quỵ: | 200-1200mm |
| Điểm nổi bật: |
máy thử va đập, máy thử va đập con lắc |
||

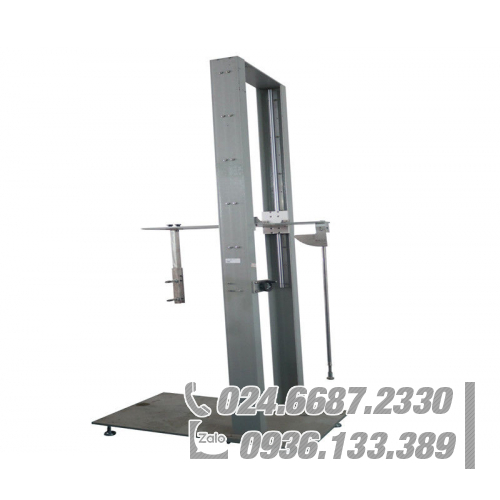

Máy kiểm tra tác động mã IK Thiết bị kiểm tra búa lắc bằng thép không gỉ
Tiêu chuẩn
IEC60068-2-75 Thử nghiệm môi trường – Phần 2: Thử nghiệm – Thử nghiệm Eh: Thử nghiệm búa, IEC60068-2-63, IEC62262 Mức độ bảo vệ được cung cấp bởi vỏ bọc cho thiết bị điện chống lại các tác động cơ học bên ngoài (mã IK), IEC60439-5 Điện áp thấp cụm thiết bị đóng cắt và điều khiển – Phần 5: Yêu cầu cụ thể đối với cụm thiết bị phân phối điện trong mạng công cộng
Đăng kí
Thiết bị này thích hợp để kiểm tra độ bền va đập cơ học đối với tủ điện và các tấm kim loại khác, vỏ của tủ đo năng lượng điện phi kim loại, tủ điện cáp trạm biến áp và hộp đấu nối cáp
Mẫu thử nghiệm
Vỏ tủ đo đếm năng lượng điện, tủ điện cáp trạm biến áp và hộp đấu nối cáp và các thiết bị tương tự
Tính năng
Thiết bị sử dụng cấu trúc ô tô, có thể di chuyển sang trái và phải, tiến và lùi, điều chỉnh độ cao điểm va chạm trên và dưới, và góc va chạm có thể điều chỉnh 0-90 °. Thiết bị là một thiết bị tác động con lắc năng lượng thấp cho 2J trở lên.
Thông số
| Người mẫu | HC9921A |
| Con lắc | Chiều dài: 1000mm; đường kính ngoài: 9mm; độ dày thành ống thép: 0,5mm. Thành phần của khối lượng tương đương với phần tử va đập |
| Điểm tác động | Có thể điều chỉnh lên và xuống, hành trình 200-1200mm, chiều cao có thể được tùy chỉnh |
| Yếu tố tác động | Búa va đập 2,5,10,20J |
| Chiều cao thả | Hiển thị tỷ lệ |
| Chế độ phát hành | Cơ khí |
| Kích thước | 950 * 550 * 2700mm |
Bảng năng lượng va đập, khối lượng tương đương và độ cao rơi
| Năng lượng / J | 2 | 5 | 10 | 20 | 50 |
| Khối lượng tương đương / kg | 0,5 | 1,7 | 5 | 5 | 10 |
| Chiều cao thả ± 1% mm | 400 | 300 | 200 | 400 | 500 |
|
Ghi chú: 1. Xem lưu ý trong IEC 60068-2-75 3.2.2
|
|||||
Đặc điểm phối hợp của các yếu tố nổi bật
| Năng lượng / J |
≤1 ± 10% |
2 ± 5% |
5 ± 5% |
10 ± 5% |
20 ± 5% |
50 ± 5% |
| Khối lượng tương đương ± 2% kg | 0,25 (0,2) | 0,5 | 1,7 | 5 | 5 | 10 |
| Vật chất | Polyamide 1) | Thép 2) | ||||
| R / mm | 10 | 25 | 25 | 50 | 50 | 50 |
| D / mm | 18,5 (20) | 35 | 60 | 80 | 100 | 125 |
| f / mm | 6,2 (10) | 7 | 10 | 20 | 20 | 25 |
| r / mm | – | – | 6 | – | 10 | 17 |
| l / mm | Để được điều chỉnh cho phù hợp với khối lượng tương đương, xem Phụ lục A. | |||||
|
1) 85≤HRR≤100, độ cứng Rockwell theo ISO2039-2. 2) Fe490-2, theo ISO1052; Độ cứng Rockwell theo ISO6508. |
||||||
| CHÚ THÍCH: Các giá trị thể hiện trong ngoặc cho khối lượng tương đương và đường kính của các phần tử nổi bật đối với giá trị năng lượng bằng hoặc nhỏ hơn 1 J là các giá trị trong thử nghiệm hiện tại Ef. Các giá trị hiện đang được kiểm tra Eg cũng được hiển thị cho hai tham số này. Đối với mục đích phối hợp, các giá trị trong ngoặc sẽ bị xóa sau năm năm kể từ ngày xuất bản tiêu chuẩn này. | ||||||
