| Góc thanh lắc: | 0-90 ° có thể điều chỉnh, hiển thị tỷ lệ | Chiều dài thanh con lắc: | 1000mm |
|---|---|---|---|
| Yếu tố nổi bật: | 5J, 10J, 20J, 50J | Chiều cao tác động: | 200mm ~ 1200mm có thể điều chỉnh |
| Điểm nổi bật: |
thiết bị kiểm tra va đập, máy thử va đập con lắc |
||
90J IEC60068-2-75 Máy kiểm tra va đập Thiết bị kiểm tra búa lắc con lắc
Thiết bị thử nghiệm được thiết kế và sản xuất theo các yêu cầu của điều 6 IEC61439-1: 2009, IEC62262: 2002 và IEC60068-2-75, áp dụng để thử nghiệm độ bền va chạm cơ học khi vỏ thiết bị điện va chạm với các vật thể bên ngoài.

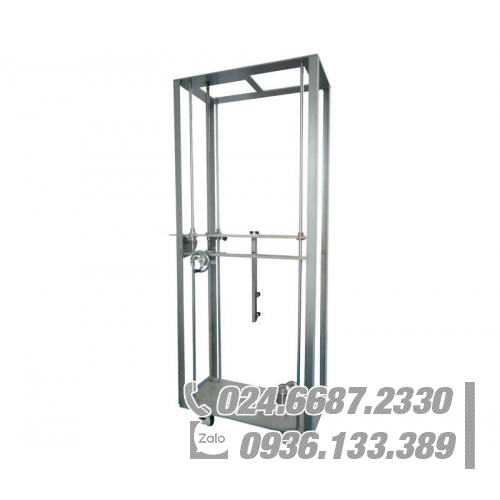

Khung của thiết bị này được hàn bằng thép không gỉ, kết cấu nhỏ gọn và bền. Giá đỡ có thể được điều chỉnh lên và xuống, và góc tác động có thể điều chỉnh từ 0-90 °, toàn bộ thiết bị thử nghiệm dễ vận hành.
| 1 | Góc thanh con lắc | 0-90 ° có thể điều chỉnh, hiển thị tỷ lệ |
| 2 | Chiều dài thanh con lắc | 1000mm |
| 3 | Yếu tố nổi bật | 5J, 10J, 20J, 50J (90J chia sẻ cùng một phần tử nổi bật là 50J), mỗi phần tử |
| 4 | Chiều cao tác động | 200mm ~ 1200mm có thể điều chỉnh |
Năng lượng va đập, khối lượng tương đương và biểu đồ độ cao rơi:
| Năng lượng / J | 5 | 10 | 20 | 50 |
| Khối lượng tương đương kg (± 2%) | 1,7 |
5 |
5 | 10 |
| Chiều cao rơi mm ± 1% | 300 | 200 | 400 |
500 |
Nguyên tắc cơ học:
Thiết bị này được thiết kế và sản xuất theo tiêu chuẩn IEC 60068-2-75, đầu trước của thanh lắc được nối với các bộ phận nổi bật, điều chỉnh thanh lắc đến độ cao nhất định và thả nó ra, sau đó thanh lắc lắc tự do để tác động thử nghiệm. bề mặt mẫu trong một khu vực xác định. Các phần tử va đập có khối lượng tương đương khác nhau tương ứng với các năng lượng va đập khác nhau và áp dụng cho các thử nghiệm độ bền của vỏ thiết bị điện khác nhau.
Thủ tục kiểm tra:
1. Di chuyển thiết bị thử nghiệm đến vị trí thích hợp trước khi lấy mẫu thử, điều chỉnh các vít nối đất để đặt thiết bị thử nghiệm bằng phẳng, lúc này thiết bị thử nghiệm được đỡ bằng vít nối đất và bánh xe nằm trên mặt đất.
2. Cài đặt phần tử nổi phù hợp theo năng lượng vân cần thiết vào thanh con lắc.
Phương pháp lắp đặt và thay thế: Vặn bulông cố định, vặn chi tiết nổi đã chọn trên thanh lắc, sau đó siết chặt các bulông.
3. Di chuyển máy thử đến vị trí thích hợp nơi mẫu cần thử, điều chỉnh bánh xe để tạo bọt khí nằm ngang ở vị trí trung tâm, đảm bảo máy thử trên mặt đất bằng phẳng và bánh xe tiếp xúc với mặt đất cứng.
4. Điều chỉnh tay quay tăng để chi tiết nổi thẳng hàng điểm va đập, siết chặt bu lông cố định trên thanh dẫn để cố định thiết bị nâng.
5. Điều chỉnh thanh lắc đến độ cao cần thiết của phần tử nổi bật, đặt thanh lắc vào kẹp nhả, người dùng có thể điều chỉnh thanh lắc theo thang quay và thang hiển thị trên khay có thể tháo rời.
6. Phần tử nổi bật sẽ tác động vào mẫu khi chốt nhả được nhả ra.
Lưu ý: Tránh tác động lại.
7. Đối với các yêu cầu kiểm tra khác nhau, vui lòng thay thế phần tử nổi bật theo các bước trên. Lưu ý: Khi kiểm tra phần tử nổi bật của 50J, vui lòng sử dụng chốt nhả ở phần trên của thanh nhả dài, đồng thời, hãy đảm bảo rằng chốt nhả dưới đã được trả lại.
Vui lòng thay thanh nhả ngắn khi kiểm tra phần tử nổi bật là 90J.
