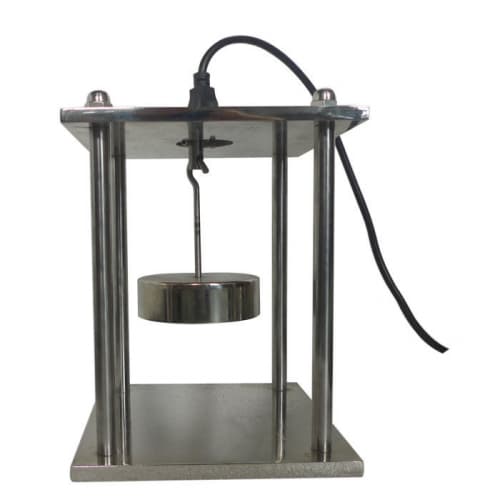

IEC 60884-1 Hình 30 Thiết bị kiểm tra ổ cắm để kiểm tra việc cố định chân cắm trong thân phích cắm

Thông tin chi tiết sản phẩm:

Thiết bị này phù hợp với tiêu chuẩn của IEC 60884-1 điều 24.10 Hình 30. Nó được sử dụng để kiểm tra độ chắc chắn của phích cắm và chân phích cắm. Phích cắm được đặt trên một tấm thép cứng có các lỗ phù hợp với các chân của phích cắm. Khoảng cách giữa các tâm của các lỗ phải bằng khoảng cách giữa các tâm của vòng tròn bao quanh diện tích mặt cắt ngang của mỗi chốt trong tấm tiêu chuẩn của phích cắm.

Phương pháp kiểm tra:

1. Trước khi sử dụng lần đầu tiên, người sử dụng nên làm quen với các tiêu chuẩn liên quan để sử dụng thiết bị thử nghiệm và hoàn thành thử nghiệm một cách hiệu quả và đúng cách hơn.

2. Phích cắm được định vị trên tấm thép sao cho tâm của các vòng tròn bao quanh các chốt trùng với tâm của các lỗ. Sau đó, cắm phích cắm thử nghiệm vào ổ cắm theo hướng trục dọc của chân cắm. Sau đó cắm phích cắm vào tủ sưởi có nhiệt độ (70 ± 2) ° C, 1 h sau tác dụng lực kéo vào bên trong tủ sưởi

3. Chọn vật cố định kẹp theo hình dạng của phích cắm và đảm bảo nó được kết nối chắc chắn với phích cắm (đảm bảo nó sẽ không bị lỏng khi tác dụng lực kéo)

4. Chọn trọng lượng lực kéo theo lực rút tối đa như cho trong bảng 16 (có thể đạt được bằng cách chồng lên nhau), trọng lượng được móc vào vòng kẹp, xử lý cẩn thận và không tạo ra lực căng nổ.

5. Lực được tác dụng lên mỗi chân phích cắm trong 1 min, sau khi thử nghiệm, phích cắm được để nguội đến nhiệt độ môi trường xung quanh và phải xác minh rằng độ dịch chuyển của bất kỳ chân phích cắm nào trong thân phích cắm không được vượt quá 1 mm.

6. Chú ý vệ sinh thiết bị và bảo dưỡng các ổ cắm sau khi kiểm tra xong.
