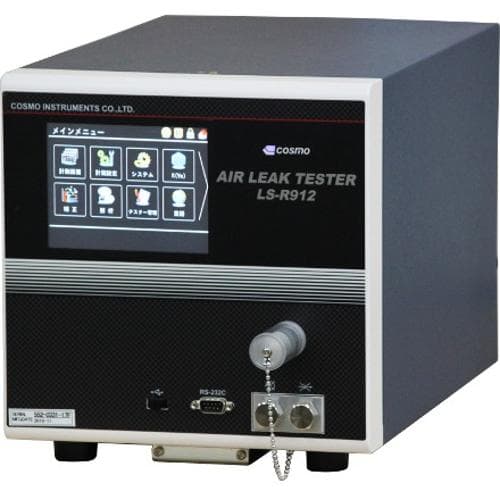

Thiết bị kiểm tra rò rỉ khí DP chuyển đổi giữa hai mạch để kiểm tra áp suất COSMO LS-R912

Bạn có thể chuyển đổi giữa hai loại phạm vi áp suất thử nghiệm khác nhau

Sự kết hợp của các dải áp suất thử nghiệm của 2 mạch (Inlet-A/Inlet-B) có thể được lựa chọn từ bảng hỗ trợ bên dưới.

Trong số các tổ hợp áp suất khác nhau, hãy chọn hai loại đáp ứng nhu cầu của bạn từ bảng bên dưới.　

Đối với các thử nghiệm sử dụng các phạm vi áp suất thử nghiệm khác nhau với một sản phẩm duy nhất

Kiểm tra 1 vị trí Kiểm tra áp suất 2 phạm vi

(Lưu ý) Hãy nhớ rằng bạn không thể chạy thử nghiệm 1 và 2 cùng lúc.

Ví dụ, loại sản phẩm này

Đối với các thử nghiệm sử dụng 2 dải áp suất thử nghiệm khác nhau cho nhiều vị trí thử nghiệm trong một sản phẩm (Cần có van để chuyển sang vị trí thử nghiệm riêng biệt.)

Kiểm tra 3 vị trí Kiểm tra áp suất 2 phạm vi

(Lưu ý) Hãy nhớ rằng bạn không thể chạy thử nghiệm 1 và 2 cùng lúc.

Ví dụ, loại sản phẩm này

Việc điều chỉnh áp suất thử nghiệm hiện nay rất đơn giản.

Áp lực được tác dụng vào phôi.

Nếu bạn nhấn nút ở trên, nút đó sẽ được chuyển sang nút tiếp theo để dễ dàng điều chỉnh áp suất.

Áp suất có thể được điều chỉnh dễ dàng mà không cần tác dụng lực lên phôi.

Trong quá trình thiết lập, một bàn phím số lớn sẽ xuất hiện và mọi loại cài đặt có thể được điều chỉnh bằng màn hình hiển thị đơn giản.

Về các chức năng tiện lợi của LS-R902 có trong LS-R912, vui lòng tham khảo trang LS-R902.

Liên kết --> Thông tin sản phẩm LS-R902

Cảm biến và màn hình DP (tiêu chuẩn)	Độ phân giải Phạm vi hiển thị Phạm vi cảm biến Áp suất dư thừa trên cảm biến Độ chính xác hiển thị *1	0,1 Pa ±2500 Pa ±1000 Pa ±2000 Pa 5 MPa ±2,5% của rdg ±1Pa, Tuy nhiên 50Pa theo sau ± 2Pa
Kiểm tra cảm biến áp suất và màn hình hiển thị	Hiển thị độ chính xác	±1% của FS ±1 chữ số (tính tuyến tính, độ trễ, khả năng tái tạo)
Tính chất nhiệt độ	±0,1% của FS / °C
Đơn vị hiển thị *2	Áp suất thử nghiệm:	kPa, MPa (PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg)
Thể tích rò rỉ	Pa, kPa, mL/s, mL/phút, L/phút, Pa・m3/s, E-3 Pa・m3/s, Pa/s, Pa/phút, (mmH2O, inH2O, mmHg, in3/phút, in3/d, ft3/h)
Hiển thị thể tích rò rỉ	3 đến 5 chữ số (dấu phẩy động), tốc độ lấy mẫu: 10/giây
Giới hạn rò rỉ (tiêu chuẩn)	±999,9Pa hoặc thấp hơn
Số lượng kênh	32 kênh (#0 đến #31), Tùy chọn 100 kênh (#0 đến #99)
Phạm vi cài đặt hẹn giờ	999,9 giây (độ phân giải: 0,1 giây)
Nguồn điện	AC100 đến 240V±10%, 50/60Hz, 80VAmax Cầu chì (T2.5A 250V) Độ bền điện môi và điện trở AC1400V 10 giây, DC500V 50MΩ Nguồn điện solenoid bên trong: DC24V
Nguồn áp suất thử nghiệm	Sử dụng không khí sạch. Áp suất ban đầu phải cao hơn áp suất thử nghiệm.
Nguồn áp suất thí điểm	Cung cấp 400 đến 700kPa không khí sạch.
Bộ vi xử lý	ARM9 400MHz, DRAM 128MB
Màn hình LCD/TP	Màn hình LED màu 5,7 inch 640 x 480 pixel (VGA)
Đường kính kết nối ống	Nguồn cung cấp áp suất thử Rc(PT) 1/4, nguồn cung cấp khí thí điểm, đường ống phôi, đường ống chính
Nhiệt độ môi trường	Nhiệt độ hoạt động: 5 đến 45°C Nhiệt độ bảo quản: -20 đến 60°C Tham khảo ý kiến ​​nếu sử dụng trong môi trường có nhiệt độ cao.
Độ ẩm	80%RH hoặc thấp hơn Không ngưng tụ sương
Khối	Khoảng 13,5 đến 17,5 kg (Tùy thuộc vào mẫu máy)
Truyền thông nối tiếp dựa trên RS232C (D-sub9-pin) 2 cổng	Chiều dài cố định I/F Chiều dài cố định ID/F
Truyền thông nối tiếp dựa trên RS232C (D-sub9-pin) 2 cổng USB	Chiều dài cố định T/F	Các thông số thử nghiệm cũng như kết quả thử nghiệm được truyền đi
Các định dạng khác	Chỉ có kết quả kiểm tra được truyền đi
Dữ liệu thử nghiệm
Cổng USB	Sao chép CSV vào USB	Phán đoán, Rò rỉ, Giá trị bù Áp suất thử, Kênh số, bộ hẹn giờ, v.v.
Cổng mạng LAN	Máy chủ FTP (Đang chuẩn bị)	tập tin csv
Cổng hiệu chuẩn/bảo trì	M10 x 1.5 (vòng đệm chữ O)
Bộ điều chỉnh E/P	Độ lặp lại: ±0,5% FS hoặc ít hơn Đặc điểm nhiệt độ: ±0,16% FS/°C
Phụ kiện tiêu chuẩn	Dây nguồn Đối với Nhật Bản: Định mức: 125 VAC/7A, Chiều dài: 3 m Đối với nước ngoài: Định mức: 250 VAC/10A, Chiều dài: 2 m (tuân thủ CE) Đầu nối I/O điều khiển, nắp cổng USB, Biên bản kiểm tra, Tài liệu truy xuất nguồn gốc, CD hướng dẫn vận hành
Điều kiện môi trường (IEC 61010-1)	Mức độ ô nhiễm quá điện áp loại II 2 Độ cao 3000 m hoặc thấp hơn	Lớp bảo vệ I Nơi sử dụng: Trong nhà
Thiết bị ngoại vi	Buồng chính, buồng rò rỉ, bộ phận bỏ qua, van xả ngoài, v.v.

*1 Độ chính xác của màn hình được tính tại thời điểm giao hàng.

Độ chính xác khi kiểm tra và hiệu chuẩn là ± 5% của rdg ±1Pa.

Độ chính xác của màn hình hiển thị DP tùy chọn, phạm vi rộng là ± 5% của rdg ±0,01kPa.

*2 Đơn vị ( ) không cố định trong thông số kỹ thuật đơn vị SI.

LƯU Ý: Nếu sử dụng ở nước ngoài, vui lòng sử dụng dây nguồn tuân thủ theo tiêu chuẩn và quy định của quốc gia đó.

Mẫu LS-912(ABCD.EF)

A, B, C, E và F trong ký hiệu mô hình là bắt buộc.

A	Mạch đo lường	Mạch khí nén thông minh 1	A1	Mạch lưu lượng lớn với tính năng bảo vệ cảm biến tuyệt vời
Mạch khí nén thông minh 2	A2	Được trang bị van cân bằng và các tính năng tự kiểm tra bổ sung cho mạch A1
Mạch vi thể tích	AS01	Dành cho các bộ phận có thể tích khoảng 10 mL hoặc nhỏ hơn và thông số rò rỉ khá nhỏ.
Mạch áp suất thứ cấp	C	Đối với thử nghiệm áp suất bên ngoài (áp suất thứ cấp)
B	Phạm vi áp suất thử nghiệm (Đầu vào A)	Bộ điều chỉnh độ chính xác	Áp suất trung bình	M	Phạm vi áp suất thử nghiệm 50 đến 800 kPa (PS 1 MPa, bộ điều chỉnh 0,8 MPa)
Áp suất thấp	L	Phạm vi áp suất thử nghiệm 10 đến 100 kPa (PS 100 kPa, bộ điều chỉnh 200 kPa)
Áp suất vi mô	L02	Phạm vi áp suất thử nghiệm 5 đến 20 kPa (PS 20 kPa, bộ điều chỉnh 200 kPa)
Áp suất chân không	V.	Phạm vi áp suất thử nghiệm -5 đến -100 kPa (PS -100 kPa, bộ điều chỉnh -100 kPa)
Áp suất cao	H20	Phạm vi áp suất thử nghiệm 2,0 MPa hoặc thấp hơn (PS 2 MPa, không có bộ điều chỉnh)
Áp suất cực cao	H49	Phạm vi áp suất thử nghiệm 4,9 MPa hoặc thấp hơn (PS 5 MPa, không có bộ điều chỉnh)
Bộ điều chỉnh E/P	Áp suất trung bình	MR	Phạm vi áp suất thử nghiệm 50 đến 800 kPa (PS 1 MPa, bộ điều chỉnh 0,9 MPa)
Áp suất thấp	LR	Phạm vi áp suất thử nghiệm 10 đến 95 kPa (PS 100 kPa, bộ điều chỉnh 100 kPa)
Áp suất chân không	VR	Phạm vi áp suất thử nghiệm -5 đến -75 kPa (PS -100 kPa, bộ điều chỉnh -80 kPa)
C	Phạm vi áp suất thử nghiệm (Đầu vào B)	Giống như phạm vi áp suất thử nghiệm (Đầu vào A)
D	Lựa chọn	Van xả bên ngoài đã sẵn sàng	G	Van xả ngoài được bán riêng.
Bộ hiệu chuẩn	Đi kèm với van dẫn động CAL cho Leak Master *1	J	Leak Master được bán riêng.
Đi kèm với ALC *2	K05	Thay đổi thể tích tối đa 0,5 mL	Đối với mức nhấn Thấp, Trung bình và Cao	Phần khối lượng nhỏ
K1	Thay đổi thể tích tối đa 1 mL	Đối với mức nhấn Thấp, Trung bình và Cao	Phần khối lượng nhỏ đến trung bình
K4	Thay đổi thể tích tối đa 4 mL	Dùng cho máy ép Thấp, Trung bình và Chân không	Phần khối lượng trung bình đến lớn
K10	Thay đổi thể tích tối đa 10 mL	Dùng cho máy ép Thấp, Trung bình và Chân không	Phần khối lượng lớn
Mạch bỏ qua sẵn sàng mà không cần bộ điều chỉnh chính xác *3	B	Bộ mạch vòng được bán riêng.
Lỗ thổi Φ1.2	F1	Yêu cầu khi áp suất thử nghiệm là -10kPa đến -4 kPa hoặc AS01
Bộ điều chỉnh E/P đã sẵn sàng	R1	Bộ điều chỉnh E/P sẵn sàng với đầu nối đầu ra
Vỏ lọc bằng nylon	RX02	Vỏ lọc cho cổng áp suất thí điểm được làm bằng nylon.
RX03	Vỏ lọc cho cổng áp suất thử và áp suất thí điểm được làm bằng nylon.
Thay thế bộ lọc	RX06	Cổng áp suất Pilot chỉ đi kèm với bộ lọc
Số kênh tùy chọn	RX11	100 kênh
Fieldbus	N5A	EtherNetIP
N6A	Mạng chuyên nghiệp
DPS 10 kPa	D4	Phạm vi cảm biến: ±10 kPa Độ phân giải: 1 Pa
Phụ kiện NPT	PX1	Phụ kiện NPT
VA	Đơn vị	UX1	đơn vị SI
UX2	Tất cả các đơn vị (Chỉ dành cho nước ngoài)
F	Cáp nguồn	VA	125 V (3m)
VE	250 V (2m)
VK	250 V (2 m) (Chỉ dành cho khách hàng Trung Quốc)

*1 Không khả dụng cho các mẫu H20 và H49

*2 ALC = Máy hiệu chuẩn rò rỉ tự động

*3 B: Chỉ có đầu vào B

Cảm biến và màn hình DP (tiêu chuẩn)	Độ phân giải Phạm vi hiển thị Phạm vi cảm biến Áp suất dư thừa trên cảm biến Độ chính xác hiển thị *1	0,1 Pa ±2500 Pa ±1000 Pa ±2000 Pa 5 MPa ±2,5% của rdg ±1Pa, Tuy nhiên 50Pa theo sau ± 2Pa
Kiểm tra cảm biến áp suất và màn hình hiển thị	Hiển thị độ chính xác	±1% của FS ±1 chữ số (tính tuyến tính, độ trễ, khả năng tái tạo)
Tính chất nhiệt độ	±0,1% của FS / °C
Đơn vị hiển thị *2	Áp suất thử nghiệm:	kPa, MPa (PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg)
Thể tích rò rỉ	Pa, kPa, mL/s, mL/phút, L/phút, Pa・m3/s, E-3 Pa・m3/s, Pa/s, Pa/phút, (mmH2O, inH2O, mmHg, in3/phút, in3/d, ft3/h)
Hiển thị thể tích rò rỉ	3 đến 5 chữ số (dấu phẩy động), tốc độ lấy mẫu: 10/giây
Giới hạn rò rỉ (tiêu chuẩn)	±999,9Pa hoặc thấp hơn
Số lượng kênh	32 kênh (#0 đến #31), Tùy chọn 100 kênh (#0 đến #99)
Phạm vi cài đặt hẹn giờ	999,9 giây (độ phân giải: 0,1 giây)
Nguồn điện	AC100 đến 240V±10%, 50/60Hz, 80VAmax Cầu chì (T2.5A 250V) Độ bền điện môi và điện trở AC1400V 10 giây, DC500V 50MΩ Nguồn điện solenoid bên trong: DC24V
Nguồn áp suất thử nghiệm	Sử dụng không khí sạch. Áp suất ban đầu phải cao hơn áp suất thử nghiệm.
Nguồn áp suất thí điểm	Cung cấp 400 đến 700kPa không khí sạch.
Bộ vi xử lý	ARM9 400MHz, DRAM 128MB
Màn hình LCD/TP	Màn hình LED màu 5,7 inch 640 x 480 pixel (VGA)
Đường kính kết nối ống	Nguồn cung cấp áp suất thử Rc(PT) 1/4, nguồn cung cấp khí thí điểm, đường ống phôi, đường ống chính
Nhiệt độ môi trường	Nhiệt độ hoạt động: 5 đến 45°C Nhiệt độ bảo quản: -20 đến 60°C Tham khảo ý kiến ​​nếu sử dụng trong môi trường có nhiệt độ cao.
Độ ẩm	80%RH hoặc thấp hơn Không ngưng tụ sương
Khối	Khoảng 13,5 đến 17,5 kg (Tùy thuộc vào mẫu máy)
Truyền thông nối tiếp dựa trên RS232C (D-sub9-pin) 2 cổng	Chiều dài cố định I/F Chiều dài cố định ID/F
Truyền thông nối tiếp dựa trên RS232C (D-sub9-pin) 2 cổng USB	Chiều dài cố định T/F	Các thông số thử nghiệm cũng như kết quả thử nghiệm được truyền đi
Các định dạng khác	Chỉ có kết quả kiểm tra được truyền đi
Dữ liệu thử nghiệm
Cổng USB	Sao chép CSV vào USB	Phán đoán, Rò rỉ, Giá trị bù Áp suất thử, Kênh số, bộ hẹn giờ, v.v.
Cổng mạng LAN	Máy chủ FTP (Đang chuẩn bị)	tập tin csv
Cổng hiệu chuẩn/bảo trì	M10 x 1.5 (vòng đệm chữ O)
Bộ điều chỉnh E/P	Độ lặp lại: ±0,5% FS hoặc ít hơn Đặc điểm nhiệt độ: ±0,16% FS/°C
Phụ kiện tiêu chuẩn	Dây nguồn Đối với Nhật Bản: Định mức: 125 VAC/7A, Chiều dài: 3 m Đối với nước ngoài: Định mức: 250 VAC/10A, Chiều dài: 2 m (tuân thủ CE) Đầu nối I/O điều khiển, nắp cổng USB, Biên bản kiểm tra, Tài liệu truy xuất nguồn gốc, CD hướng dẫn vận hành
Điều kiện môi trường (IEC 61010-1)	Mức độ ô nhiễm quá điện áp loại II 2 Độ cao 3000 m hoặc thấp hơn	Lớp bảo vệ I Nơi sử dụng: Trong nhà
Thiết bị ngoại vi	Buồng chính, buồng rò rỉ, bộ phận bỏ qua, van xả ngoài, v.v.

*1 Độ chính xác của màn hình được tính tại thời điểm giao hàng.

Độ chính xác khi kiểm tra và hiệu chuẩn là ± 5% của rdg ±1Pa.

Độ chính xác của màn hình hiển thị DP tùy chọn, phạm vi rộng là ± 5% của rdg ±0,01kPa.

*2 Đơn vị ( ) không cố định trong thông số kỹ thuật đơn vị SI.

LƯU Ý: Nếu sử dụng ở nước ngoài, vui lòng sử dụng dây nguồn tuân thủ theo tiêu chuẩn và quy định của quốc gia đó.

Mẫu LS-912(ABCD.EF)

A, B, C, E và F trong ký hiệu mô hình là bắt buộc.

A	Mạch đo lường	Mạch khí nén thông minh 1	A1	Mạch lưu lượng lớn với tính năng bảo vệ cảm biến tuyệt vời
Mạch khí nén thông minh 2	A2	Được trang bị van cân bằng và các tính năng tự kiểm tra bổ sung cho mạch A1
Mạch vi thể tích	AS01	Dành cho các bộ phận có thể tích khoảng 10 mL hoặc nhỏ hơn và thông số rò rỉ khá nhỏ.
Mạch áp suất thứ cấp	C	Đối với thử nghiệm áp suất bên ngoài (áp suất thứ cấp)
B	Phạm vi áp suất thử nghiệm (Đầu vào A)	Bộ điều chỉnh độ chính xác	Áp suất trung bình	M	Phạm vi áp suất thử nghiệm 50 đến 800 kPa (PS 1 MPa, bộ điều chỉnh 0,8 MPa)
Áp suất thấp	L	Phạm vi áp suất thử nghiệm 10 đến 100 kPa (PS 100 kPa, bộ điều chỉnh 200 kPa)
Áp suất vi mô	L02	Phạm vi áp suất thử nghiệm 5 đến 20 kPa (PS 20 kPa, bộ điều chỉnh 200 kPa)
Áp suất chân không	V.	Phạm vi áp suất thử nghiệm -5 đến -100 kPa (PS -100 kPa, bộ điều chỉnh -100 kPa)
Áp suất cao	H20	Phạm vi áp suất thử nghiệm 2,0 MPa hoặc thấp hơn (PS 2 MPa, không có bộ điều chỉnh)
Áp suất cực cao	H49	Phạm vi áp suất thử nghiệm 4,9 MPa hoặc thấp hơn (PS 5 MPa, không có bộ điều chỉnh)
Bộ điều chỉnh E/P	Áp suất trung bình	MR	Phạm vi áp suất thử nghiệm 50 đến 800 kPa (PS 1 MPa, bộ điều chỉnh 0,9 MPa)
Áp suất thấp	LR	Phạm vi áp suất thử nghiệm 10 đến 95 kPa (PS 100 kPa, bộ điều chỉnh 100 kPa)
Áp suất chân không	VR	Phạm vi áp suất thử nghiệm -5 đến -75 kPa (PS -100 kPa, bộ điều chỉnh -80 kPa)
C	Phạm vi áp suất thử nghiệm (Đầu vào B)	Giống như phạm vi áp suất thử nghiệm (Đầu vào A)
D	Lựa chọn	Van xả bên ngoài
