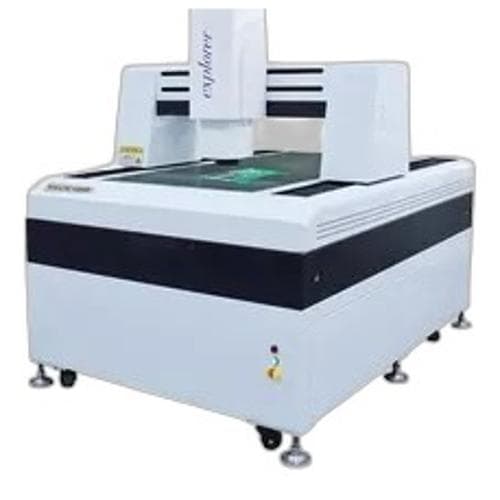

Máy chiếu hồ sơ máy so sánh quang học, Chất lượng tốt YU YANG YYI008

Máy chiếu hồ sơ máy so sánh quang học chất lượng tốt

Máy chiếu hồ sơ máy so sánh quang học chất lượng tốt

:

1. Máy chiếu biên dạng dọc chủ yếu được sử dụng để đo chiều dài, góc, đường viền và hình dạng bề mặt của các bộ phận cơ khí.

2. Máy chiếu dạng đứng đo quang học xoay 360 độ có thể kiểm tra tất cả các loại bề mặt và đường viền của chi tiết gia công phức tạp, cam, ren vít, bánh răng, thực hiện dao phay, v.v.

3. Máy chiếu dạng dọc đo quang được sử dụng rộng rãi trong thương mại cơ khí, đồng hồ, điện, công nghiệp nhẹ, trường cao đẳng, viện nghiên cứu và bộ phận kiểm tra đo lường.

4. Dữ liệu đo lường có thể xuất ra và kết nối máy in & máy tính.

Tính năng sản phẩm:

• Máy chiếu hồ sơ chất lượng hàng đầu rất linh hoạt và dễ vận hành;

• Khoảng di chuyển lớn 200mm x 100mm theo tiêu chuẩn;

• Bàn cân tỷ lệ tuyến tính với độ phân giải 0,0005mm;

• Màn hình kính mài mịn cho hình ảnh rõ nét;

• Chiếu sáng bề mặt và biên dạng tích hợp sẵn;

• Có sẵn ống kính chiếu 10x, 20x, 50x, 100x.

Tham số:

Kiểu mẫu		YY616
Cái bàn	Kích thước của bảng kim loại	450x280mm
	Kích thước bàn kính	306x196mm
	Hành trình trục X	200mm
	Hành trình trục Y	100mm
	Hành trình trục Z	90 (để lấy nét)
	đo độ chính xác	3+L/200 ô
	Độ phân giải (trục X, trục Y): 0,001 mm
màn hình máy chiếu	Kích thước màn hình (mm): Ø 312 Phạm vi sử dụng>Ø 300 (với vạch đồng hồ)
	Phạm vi xoay màn hình: 0°~360°
	Độ phân giải (trục X, trục Y): 1´ hoặc 0,01°
ống kính	Độ phóng đại: Tùy chọn 10X Tùy chọn 20X Tùy chọn 50X Tùy chọn 100X
	Hình chiếu đối tượng (mm): Ø30 Ø15 Ø6 Ø3
	Khoảng cách làm việc (mm): 77,7 44,3 38,4 25,3
	tối đa.chiều cao phôi: 90mm 90mm 90mm 90mm
Hệ thống xử lý dữ liệu	Hệ thống xử lý dữ liệu đa chức năng DP-100, xuất hiện bằng tiếng Anh, có thể được sử dụng để thu thập dữ liệu và đo điểm, đường thẳng, vòng tròn, góc và khoảng cách.
chiếu sáng	Chiếu sáng truyền và phản xạ: 24V/150W-đèn halogen.
Nguồn điện	110V/220V(AC), 50/60HZ, Tổng công suất=400W
Lạnh	Làm mát bằng không khí cưỡng bức
kích thước	770*810*1120mm
Cân nặng	170kg

Sự chỉ rõ:

1. Màn hình	2. tay cầm di chuyển nhanh trên màn hình	3. Đầu đọc kỹ thuật số DP-400
4. Núm xoay tinh chỉnh	5. khung máy chiếu	6. cơ thể chính của chiếu sáng truyền
7. Núm trục X	8. núm nâng	9. móng
10. mang núm	11. che bụi	12. Trục Y
13. Căn cứ	14. Bàn làm việc dạng đứng	15. nhóm bản lề
16. bàn làm việc	17. bàn sân khấu thấp hơn	18. chiếu sáng phản chiếu
19. mục tiêu	20. bàn sân khấu trên	21. vị trí rỗng
22. vít khóa	23. tấm đàn hồi

Đặc trưng:

1) Khung vững chắc, màn hình cảm ứng LCD lớn và phần mềm QM2.0 tiên tiến;

2) Quang học chất lượng cao cho hình ảnh sắc nét và rõ ràng;

3) Bề mặt LED có thể điều chỉnh và chiếu sáng đường viền;

4) Camera CCD công nghiệp độ phân giải cao;

5) Ống kính zoom Detente 6,5X có thể thay đổi trong phạm vi độ phóng đại 30-190x;

6) Giao diện người dùng dễ vận hành;

7) Mở rộng chức năng in, lưu và xuất dữ liệu;

8) Đầu ra báo cáo đa định dạng Excel, word hoặc txt, đầu vào và đầu ra DXF;

9) Đo chiều cao quang học không tiếp xúc;

10) Chức năng phát hiện cạnh tự động;

11) Thực hiện Lưu và nhập chương trình;

12) Ảnh bản đồ và đo đạc;

13) Chức năng nhãn kích thước;

14) Chức năng thống kê SPC;

Đặc trưng:

1. Nó chủ yếu được sử dụng để đo chiều dài, góc, đường viền và hình dạng bề mặt của các bộ phận cơ học.

2. Máy chiếu hồ sơ đo lường 400mm có thể kiểm tra tất cả các loại bề mặt và đường viền của các chi tiết gia công phức tạp, cam, ren vít, bánh răng, dao phay thực hiện, v.v.

3. Máy chiếu hồ sơ đo lường 400mm Máy chiếu hồ sơ đã qua sử dụng được sử dụng rộng rãi trong thương mại cơ khí, đồng hồ, điện, công nghiệp nhẹ, trường cao đẳng, viện nghiên cứu và bộ phận đo lường-inlecting.

4. Dữ liệu đo lường có thể xuất ra và kết nối máy in với máy tính.

Máy chiếu dạng đứng Ưu điểm

1. Thiết kế sản phẩm độc lập, sản xuất, sản xuất theo đúng yêu cầu quy trình, hình thức đẹp.

2. Sản phẩm có hiệu suất và độ bền tuyệt vời với giá cả hợp lý.

3. Các thương hiệu nổi tiếng được sử dụng cho các thành phần chính để đảm bảo hiệu suất và chất lượng.
