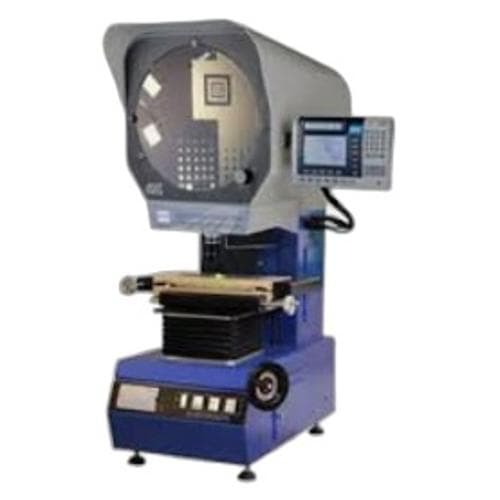

Máy công nghiệp tự động ODM dọc quang học để đo video, 10x 50x 100x YU YANG YYI008

Máy công nghiệp tự động ODM dọc quang học để đo video 10x 50x 100x

Thiết bị kiểm tra điện tử Máy chiếu hồ sơ kỹ thuật số Máy đo quang học

:

1. Máy chiếu biên dạng đứng chủ yếu được sử dụng để đo các bộ phận cơ khí về chiều dài, góc, đường viền và hình dạng bề mặt.

2. Máy chiếu biên dạng đứng đo quang học Rotation 360 có thể kiểm tra tất cả các loại bề mặt và đường viền của gia công phức tạp-Các chi tiết gia công phức tạp, cam, ren vít, bánh răng, dao phay thực hiện, v.v.

3. Máy chiếu biên dạng đứng đo quang học được sử dụng rộng rãi trong ngành cơ khí, công tơ, điện, công nghiệp nhẹ, trường cao đẳng, viện nghiên cứu và bộ phận kiểm tra đo lường.

4. Dữ liệu đo lường có thể xuất ra và kết nối máy in và máy tính.

Tính năng sản phẩm:

• Máy chiếu hồ sơ chất lượng hàng đầu rất linh hoạt và dễ vận hành;

• Phạm vi hành trình lớn 200mm x 100mm theo tiêu chuẩn;

• Giai đoạn tỷ lệ tuyến tính với độ phân giải 0,0005mm;

• Màn hình thủy tinh mài mịn cho hình ảnh rõ nét;

• Cấu hình tích hợp và độ chiếu sáng bề mặt;

• Ống kính chiếu 10x, 20x, 50x, 100x có sẵn.

Tham số:

Mô hình		YY616
Bàn	Kích thước của bàn kim loại	450 x280 mm
	Kích thước của bàn kính	306x196mm
	Hành trình trục X	200mm
	Hành trình trục Y	100mm
	Hành trình trục Z	90 (để lấy nét)
	Đo độ chính xác	3 + L / 200 um
	Độ phân giải (trục X, trục Y): 0,001 mm
Màn hình máy chiếu	Kích thước màn hình (mm): Ø 312 Phạm vi sử dụng> Ø 300 (với đường đồng hồ)
	Phạm vi quay màn hình: 0 ° ~ 360 °
	Độ phân giải (trục X, trục Y): 1´ hoặc 0,01 °
Ống kính	Độ phóng đại: 10X tùy chọn 20X tùy chọn 50X tùy chọn 100X
	Chế độ xem đối tượng (mm): Ø30 Ø15 Ø6 Ø3
	Khoảng cách làm việc (mm): 77,7 44,3 38,4 25,3
	Tối đachiều cao mảnh làm việc: 90mm 90mm 90mm 90mm
Hệ thống xử lý dữ liệu	DP-100m Hệ thống xử lý dữ liệu đa chức năng, xuất hiện bằng tiếng Anh, có thể được sử dụng để thu thập dữ liệu và đo điểm, đường thẳng, đường tròn, góc và khoảng cách.
Sự chiếu sáng	Độ chiếu sáng của truyền và phản xạ: 24V / 150W-đèn halogen.
Nguồn điện	110V / 220V (AC), 50 / 60HZ, Tổng công suất = 400W
Lạnh lẽo	Làm mát không khí cưỡng bức
Kích thước	770 * 810 * 1120mm
Cân nặng	170kg

Sự chỉ rõ:

1. Màn hình	2. màn hình di chuyển nhanh tay cầm	3. Đầu đọc kỹ thuật số DP-400
4. Núm xoay tinh chỉnh	5. khung máy chiếu	6. cơ quan chính của chiếu sáng truyền dẫn
7. Núm trục X	8. núm nâng	9. chân
10. núm mang	11. che bụi	12. Trục Y
13. Cơ sở	14. Bàn làm việc dọc	15. nhóm bản lề
16. bàn làm việc	17. bàn sân khấu dưới	18. sự chiếu sáng phản chiếu
19. mục tiêu	20. bàn sân khấu trên	21. vị trí rỗng
22. khóa vít	23. trục lăn đàn hồi

Đặc trưng:

1) Khung vững chắc, màn hình cảm ứng LCD lớn và phần mềm QM2.0 tiên tiến;

2) Quang học chất lượng cao cho hình ảnh sắc nét và rõ ràng;

3) Có thể điều chỉnh bề mặt LED và độ chiếu sáng đường viền;

4) Camera CCD công nghiệp độ phân giải cao;

5) Ống kính zoom Detente 6,5X có thể thay đổi trong phạm vi phóng đại 30-190x;

6) Giao diện người dùng dễ vận hành;

7) Mở rộng chức năng in, lưu và xuất dữ liệu;

8) Đầu ra báo cáo đa định dạng Excel, word hoặc txt, và đầu vào và đầu ra DXF;

9) Đo chiều cao quang học không tiếp xúc;

10) Chức năng phát hiện cạnh tự động;

11) Thực hiện Lưu và nhập chương trình;

12) Ảnh và đo đạc bản đồ;

13) Chức năng nhãn thứ nguyên;

14) Chức năng thống kê SPC;

Đặc trưng:

1. Nó chủ yếu được sử dụng để đo các bộ phận cơ khí của chiều dài, góc, đường viền và hình dạng bề mặt.

2. Hồ sơ đo lường 400mm Máy chiếu có thể xem xét tất cả các loại bề mặt và đường viền của các chi tiết gia công được chế tạo theo tiêu chuẩn, cam, ren vít, bánh răng, dao phay, v.v.

3. Máy chiếu hồ sơ đo lường 400mm Máy chiếu hồ sơ được sử dụng được sử dụng rộng rãi trong thương mại cơ chế, đồng hồ đo, điện, công nghiệp ligt, trường cao đẳng, viện nghiên cứu và bộ phận đo lường-cách điện.

4. Dữ liệu đo lường có thể xuất ra và kết nối máy in và máy tính.
