| Máy dò khí Heli: | Agilent / Leybold / Inficon | Tỷ lệ phát hiện rò rỉ: | 1,05E-6Pa.m3 / giây |
|---|---|---|---|
| Chu kỳ kiểm tra: | 15 giây / cái | Tỷ lệ phục hồi Helium: | â ‰ ¥ 95% |
| Điểm nổi bật: |
phát hiện rò rỉ heli, kiểm tra rò rỉ heli |
||

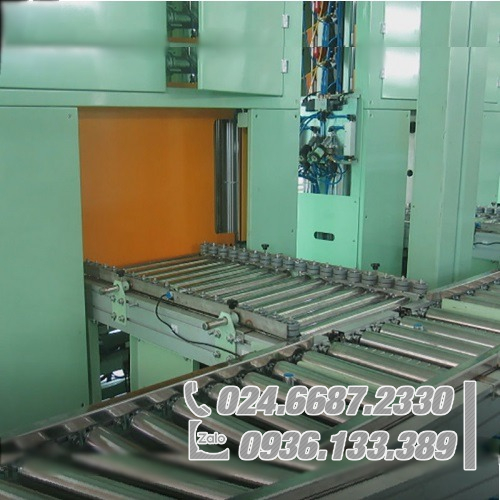

Phòng chân không tự động Dây chuyền phát hiện rò rỉ khí Heli cho các bộ phận điều hòa không khí ô tô
Hệ thống có tính tự động hóa cao. Ngoại trừ việc xếp / dỡ phôi, các bước khác được hệ thống điều khiển và vận hành tự động, bao gồm:
tự động kẹp và niêm phong phôi, hút chân không phôi, xử lý phát hiện rò rỉ tổng thể, phân loại sản phẩm OK / NG sau khi phát hiện rò rỉ tổng thể, và nạp khí heli vào phôi; tự động chuyển phôi vào các buồng chân không, xử lý phát hiện rò rỉ tốt và tự động phân biệt kết quả thử nghiệm; phân loại các sản phẩm OK / NG sau khi phát hiện rò rỉ tốt; tự động thu hồi khí Heli.
Do đó, chỉ cần một nhà điều hành cho toàn bộ quá trình.
Các chỉ số kỹ thuật cơ bản:
| Kiểm tra phôi | Linh kiện ô tô / điều hòa không khí |
| Vật cố định phôi | Tùy chỉnh theo phôi của khách hàng, đồ đạc khác nhau để phù hợp với các sản phẩm khác nhau |
| Quy trình hoạt động | Nạp phôi (thủ công) Kẹp, bịt kín, hút chân không, phát hiện rò rỉ tổng thể, phân loại sản phẩm OK / NG sau khi phát hiện rò rỉ tổng thể, nạp khí heli vào phôi (tự động) Phát hiện rò rỉ nhỏ (bốn trạm, tự động), phân loại phôi OK / NG sau khi rò rỉ tốt phát hiện (tự động) Thu hồi heli (tự động, tùy chọn), giải phóng vật cố định phôi (tự động) Dỡ phôi (thủ công) |
| Buồng chân không | Số lượng có thể được tùy chỉnh, mỗi buồng có thể phát hiện một phôi |
| Tracer Gas | Khí heli |
| Chân không trước của phôi | â ‰ ¤500 Pa |
| Áp lực cho kiểm tra rò rỉ tốt |
1.5 MPa, có thể điều chỉnh hướng xuống (hoặc cusotmized theo yêu cầu thử nghiệm của khách hàng) |
| Áp lực cho Kiểm tra Rò rỉ Tổng |
1,2～2,5 MPa (hoặc cusotmized theo yêu cầu thử nghiệm của khách hàng) |
| Điểm từ chối |
2g / a (R134a) bằng 1,05E -6 Pa.m3 / giây. (hoặc cusotmized theo yêu cầu thử nghiệm của khách hàng) |
| Chu kỳ kiểm tra |
15 giây / cái (hoặc cusotmized theo yêu cầu thử nghiệm của khách hàng) |
| Phục hồi Helium (Tùy chọn) | Hệ thống tái chế tự động, tỷ lệ thu hồi heli ¥ 95% |
Chức năng cơ bản:
Người vận hành đặt phôi trên bộ cố định, và hệ thống có thể hoàn thành toàn bộ chương trình niêm phong, hút bụi, phát hiện rò rỉ tổng thể, phân loại phôi OK / NG sau khi phát hiện rò rỉ tổng thể và nạp heli vào phôi bên ngoài buồng chân không; phát hiện rò rỉ nhỏ của phôi trong buồng chân không, phân loại phôi OK / NG sau khi phát hiện rò rỉ tốt; thu hồi heli, phôi không dập. Chu kỳ sản xuất nhanh chóng và độ chính xác phát hiện rò rỉ cao.
Cấu hình chính:
Cấu hình chính của thiết bị sử dụng nhiều loại linh kiện công nghiệp có thương hiệu nhập khẩu khác nhau và có thể bảo vệ đầy đủ từ chất lượng của các thành phần đến độ tin cậy tổng thể của thiết bị. Vật liệu của các bộ phận cơ khí được làm bằng vật liệu tốt và công nghệ xử lý cấp cao đảm bảo độ tin cậy của thiết bị.
| Tên | Nhãn hiệu |
| Khung thiết bị | |
| Buồng chân không | |
| Đồ đạc phôi | |
| Bơm chân không | ĐẠI LÝ / LEYBOLD (TÙY CHỌN) |
| Máy đo chân không | AGILENT / LEYBOLD / INFICON (TÙY CHỌN) |
| Máy phát hiện rò rỉ | AGILENT / LEYBOLD / INFICON (TÙY CHỌN) |
| Van điện từ | FESTO |
| Cảm biến áp suất | KÉO |
| Hình trụ | SMC |
| Thiết bị khôi phục và thúc đẩy Helium | |
| PLC | OMRON |
| 10â € ³ Màn hình cảm ứng | OMRON |
| Thành phần điện tử | FUJI, SCHNEIDER, MITSUBISHI và v.v. |
| Đường ống và phụ kiện | Sản xuất tại |
| Lỗ rò rỉ thiết bị | |
| Lỗ rò rỉ hiệu chuẩn hệ thống |
