| Phương pháp điều khiển: | Điều khiển màn hình cảm ứng PLC | Vật liệu điện cực: | Sử dụng các điện cực trên và dưới, điện áp xoay chiều từ 2,5 KV đến 10 KV đã được áp dụng. Khi dòng điện rò rỉ ngắn mạch bằng hoặc lớn hơn 60mA trong mạch thử nghiệm, thời gian duy trì trong 2 giây. Hành động Tiếp sức, Cắt bỏ Curren |
|---|---|---|---|
| Làm rơi thiết bị: | Hằng số thời gian của thiết bị nhỏ giọt có thể điều chỉnh được để khối lượng nhỏ giọt và khoảng thời gian nhỏ giọt được kiểm soát chính xác | Kiểm tra điện áp hiện tại: | 500 ~ 10kV (có thể điều chỉnh) (hiển thị kỹ thuật số); 5 ~ 60mA (có thể cài đặt binning), Dòng ngắn mạch Lên đến 100mA; (màn hình kỹ thuật số); |
| Kích thước: | Chiều rộng 600mm X Chiều sâu 500mm X Chiều cao 1000mm, Đường kính lỗ xả ø 100mm | ||
| Điểm nổi bật: |
buồng dễ cháy, máy kiểm tra khả năng cháy |
||

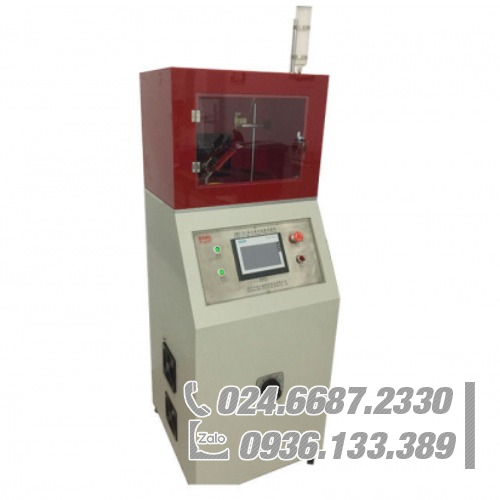

IEC60587-1984 Bộ kiểm tra theo dõi điện áp cao Điều khiển màn hình cảm ứng Plc Thiết kế tích hợp
Tiêu chuẩn
IEC60587-1984 và D2303.
Đăng kí
Dưới ảnh hưởng của độ ẩm và tạp chất trong các sản phẩm điện, giữa các bộ phận mang điện có cực tính khác nhau hoặc giữa bộ phận mang điện và kim loại nối đất có thể gây ra rò rỉ trên cách điện. Hồ quang sinh ra có thể gây đoản mạch điện hoặc phóng điện do phóng điện. Mất mát hoặc thậm chí cháy nổ gây ra hỏa hoạn. Thử nghiệm theo dõi rò rỉ là thử nghiệm phá hủy được thực hiện trên vật liệu cách điện để mô phỏng các điều kiện trên, và nó được sử dụng để đo và đánh giá khả năng chống rò rỉ tương đối của chất cách điện dưới tác dụng của điện trường và tạp chất nước ở điện áp quy định.
Mẫu thử nghiệm
Vật liệu cách điện rắn và các sản phẩm cho các sản phẩm điện tử và thiết bị gia dụng, chẳng hạn như: ổ cắm rơ le, vỏ công tắc chuyển đổi, công tắc tơ, v.v.
Tính năng
Máy thử bao gồm một phần thí nghiệm và một phần điều khiển với thiết kế tích hợp để tạo điều kiện thuận lợi cho việc lắp đặt và vận hành tại chỗ. Vỏ hộp kiểm tra và các bộ phận kết cấu làm bằng thép không gỉ SUS304 hoặc đồng thau; đầu điện cực bằng thép không gỉ SUS304, chống ăn mòn ở nhiệt độ cao; hệ thống kiểm soát chính xác, ổn định và đáng tin cậy.
Thông số
| Phương pháp điều khiển | Điều khiển màn hình cảm ứng PLC |
| Vật liệu điện cực |
Dùng điện cực trên và điện cực dưới đặt một hiệu điện thế xoay chiều từ 2,5 kV đến 10 kV. Khi dòng điện rò ngắn mạch bằng hoặc lớn hơn 60mA trong mạch thử nghiệm, thời gian được duy trì trong 2 giây. Hành động chuyển tiếp, cắt dòng điện, cho biết rằng mẫu không thành công |
| Làm rơi thiết bị | Hằng số thời gian của thiết bị nhỏ giọt có thể điều chỉnh được để điều khiển chính xác thể tích nhỏ giọt và khoảng thời gian nhỏ giọt |
| Kiểm tra dòng điện áp | 500 ~ 10kV (có thể điều chỉnh) (hiển thị kỹ thuật số); 5 ~ 60mA (có thể cài đặt binning), dòng ngắn mạch lên đến 100mA; (màn hình kỹ thuật số); |
| Trở kháng điều khiển hiện tại | 60, 50, 30, 15KΩ hoặc đặt theo yêu cầu thực tế, đạt được các yêu cầu của dòng điện thử nghiệm thứ cấp 10, 22, 33 và 40mA bằng cách chuyển mạch |
| Điện trở giới hạn dòng thứ cấp | 15KΩ hoặc đặt theo yêu cầu mạch thực tế |
| Điện cực thử nghiệm |
2 cặp lần lượt là điện cực thép không gỉ không có gờ trơn dày 0,15mm, 12,7 × 25,4, góc 160 °; Và điện cực thanh vonfram Φ2,4 × 45mm, với trục và góc 30 ° đầu; |
| Lực của điện cực lên mẫu | 50 gam ± 5 gam. |
| Số lượng giọt | 1-9999 (màn hình kỹ thuật số, có thể được cài đặt trước) |
| Kiểm tra tốc độ gió | 0,2m / s (tiêu chuẩn mới) |
| Giảm áp suất | 1,0A 0,1A (lỗi); 100mA (đúng) ± 8% |
| Theo dõi phán đoán |
Tiêu chí A: Khi dòng điện qua mẫu trong vòng áp cao vượt quá 60 mA, nó đạt đến điểm cuối. Thiết bị quá dòng sẽ tắt nguồn vào lúc này. Tiêu chí B: Khi vạch đến vạch trên bề mặt mẫu cách điện cực dưới 25 mm thì đạt đến điểm cuối. |
| Kích thước | Rộng 600mm x sâu 500mm x cao 1000mm, đường kính lỗ xả ø 100mm |
| Cấu hình | Nên chọn thiết bị cân điện tử |
| Phụ kiện | Máy đo độ sâu: Độ chính xác của máy đo độ sâu là ± 0,01mm và đầu của đầu dò là hình bán cầu có bán kính 0,25mm. |
