| CÔNG SUẤT ĐẦU RA: | 20KVA | WAVEFORM: | SINEWAWE |
|---|---|---|---|
| HIỆN TẠI TỐI ĐA CỦA BÁNH RĂNG CAO: | 55,6A | HIỆN TẠI TỐI ĐA BÁNH RĂNG THẤP: | 27,8A |
| VÔN: | 380V ± 15% | SỐ GIAI ĐOẠN: | Ba giai đoạn |
| Điểm nổi bật: |
máy kiểm tra iec, thiết bị kiểm tra trong phòng thí nghiệm |
||

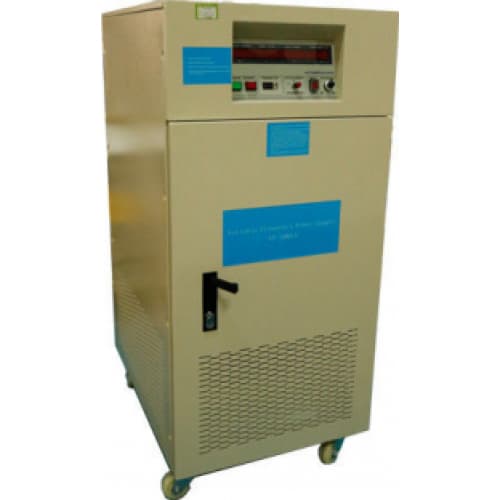

Thiết bị kiểm tra video âm thanh tần số thay đổi Cân nhắc về môi trường Công suất đầu ra 20KVA
Sản phẩm này được sử dụng rộng rãi trong các lĩnh vực khác nhau và cung cấp hệ thống cung cấp điện của các giải pháp khách hàng từ cân nhắc môi trường điện, tối ưu hóa việc sắp xếp phụ tải, lựa chọn kết hợp nguồn, được thiết kế để phù hợp với nhu cầu sản xuất, tinh gọn và hiệu quả, bảo trì kịp thời và hoàn hảo, hoàn toàn có thể đáp ứng được nhu cầu của khách hàng.
| Mục | Tham số | |
| Công suất đầu ra | 20KVA | |
| Đầu vào AC | ||
| Số pha | Ba giai đoạn | |
| Dạng sóng | SINEWAWE | |
| Vôn | 380V ± 15% | |
| Phạm vi dao động tần số | 50HZ hoặc 60HZ ± 15% | |
| hệ số công suất | ﹥ 0,9 | |
| Đầu vào DC | ||
| Số pha | Ba giai đoạn | |
| Dạng sóng | SINEWAWE | |
| Điện áp hộp số thấp | 0-260V liên tục có thể điều chỉnh | |
| Điện áp bánh răng cao | 0-520V có thể điều chỉnh liên tục | |
| Tính thường xuyên | 60HZ, 50HZ, 40-499,9HZ có thể điều chỉnh liên tục | |
| Tần số ổn định | ≤0,01% | |
| Dòng điện tối đa bánh răng cao (A) | 55,6A | |
| Dòng điện tối đa hộp số thấp (A) | 27,8A | |
| Hiệu suất toàn bộ máy | ||
| Tỷ lệ điều tiết điện | ﹤ 1% | |
| Tỷ lệ điều tiết tải | ﹤ 1% | |
| Sự biến dạng dạng sóng | ﹤ 2% | |
| Hiệu quả | ﹥ 90% | |
| Thời gian đáp ứng | ≤2ms | |
| Yếu tố Crest | 3: 1 | |
| Trưng bày | ||
| Giao diện hiển thị | Màn hình LED kỹ thuật số | |
| Điện áp ` | 4 chữ số, vôn kế kỹ thuật số, độ phân giải 0,1V | |
| Hiện hành | 4 chữ số, ampe kế kỹ thuật số, độ phân giải 0,1A | |
| Quyền lực | 4 chữ số, watt kế kỹ thuật số | |
| Tính thường xuyên | 4 chữ số, máy đo tần số kỹ thuật số | |
Thứ tự giải thích là từ trái sang phải, từ trên xuống dưới và được mô tả từng bước:
1. Bảng chỉ báo tần số đầu ra: Màn hình kỹ thuật số hiển thị tần số đầu ra đến một chữ số thập phân.
2. Bảng chỉ thị điện áp đầu ra: Màn hình kỹ thuật số hiển thị giá trị điện áp đầu ra.
3. Bảng chỉ thị dòng tải: Màn hình kỹ thuật số hiển thị giá trị dòng điện đầu ra.
4. Bảng chỉ thị watt tải: giá trị công suất đầu ra hiển thị kỹ thuật số.
5. Nút công tắc nguồn: Nút khởi động công tắc.
6. Công tắc khởi động lại nguồn: Biến tần hoạt động do quá tải hoặc hở mạch. Khi báo thức kêu, hãy nhấn nút này để khởi động lại.
7. Công tắc Dip tần số: Cài đặt tần số cố định 40.0-499.9HZ có thể lập trình (quay số).
8. Công tắc điện áp đầu ra: bánh răng thứ hai 0-150V hoặc 0-300V.
9. Nút cắt đầu ra điện áp tiêu chuẩn: Công tắc tinh chỉnh mười lần, có thể được tinh chỉnh để có được điện áp tiêu chuẩn mà bạn cần.
10. Công tắc hiển thị dòng ra ba pha: có thể hiển thị giá trị dòng ra của từng pha. (Chỉ dành cho mô hình đầu ra ba pha).
11. Ổ cắm đa năng đầu ra: tải dưới 10A. (Chỉ dành cho biến tần 500W ~ 5KVA một pha)
12. POWER: Công tắc nguồn chính.
13. O / P: Công tắc tải đầu ra.
14. Nhập khối đầu cuối.
15. Khối thiết bị đầu cuối đầu ra.
Sự hướng dẫn vận hành
1. Đầu tiên cắt công tắc nguồn sang vị trí TẮT.
2. Vui lòng kiểm tra công tắc toàn vẹn của thiết bị trước khi sử dụng và xoay nút hiển thị các chức năng khác nhau để đảm bảo không bị lỏng.
3. Kiểm tra xem nguồn điện đầu vào có nằm trong thông số kỹ thuật hay không và sau đó chuyển công tắc nguồn chính sang vị trí BẬT.
4. Đặt tần số đầu ra. Tần số được chỉ định trên mặt đồng hồ là tần số đầu ra. Khi cài đặt tần số trăm chữ số, trước tiên bạn cần nhấn nút TẮT / ĐẶT LẠI.
5. Nhấn công tắc khởi động: Vui lòng tắt công tắc đầu ra trước khi nhấn công tắc này.
6. Điều chỉnh điện áp đầu ra: Cắt công tắc điện áp đầu ra đến vị trí bánh răng mong muốn.
(a) Bánh răng Lo-V 0-150V PS: Sử dụng tệp này dưới 150V.
(b) Vị trí bánh răng Hi-V 0-300V PS: Sử dụng tệp này cho 150V trở lên.
7. Kết nối đường đầu vào tải và bật công tắc đầu ra để lấy nguồn điện tiêu chuẩn cho giá trị hiển thị trên mỗi màn hình chức năng.
8. Máy bị quá tải hoặc đoản mạch. Khi quá tải hoặc ngắn mạch, mạch bảo vệ ngay lập tức cắt điện đầu ra và còi báo động. Vui lòng tắt tải trước, sau đó nhấn công tắc đặt lại (TẮT / ĐẶT LẠI) để dừng báo động. Sau đó nhấn công tắc khởi động để bắt đầu cấp điện. Kiểm tra tình trạng tải, xác nhận rằng không có bất thường, sau đó bật lại công tắc tải.
9. Nhấn OFF-RESET trong khi hoạt động để cắt điện áp đầu ra.
| Điều kiện bất thường | Dung dịch |
| Không thể khởi động | 1. có mất điện hay không |
| Cắt "NFB thành" 0N | |
| 3. Kiểm tra dây nguồn, phích cắm, ổ cắm | |
| 4. Kiểm tra cầu chì | |
| Tần số đầu ra được hiển thị bình thường. Nhưng vôn kế và ampe kế hiển thị là "0" | 1. Chuyển công tắc nguồn sang TẮT |
| 2. điều chỉnh điện áp đầu ra thành công tắc 0 | |
| 3. 3. Cắt công tắc nguồn thành TẮT | |
| Tần số đầu ra là bình thường, nhưng điện áp và ampe kế được hiển thị là "0" và cảnh báo phát ra âm thanh. | 1. Kiểm tra và giảm dòng tải |
| 2. Nhấn công tắc ĐẶT LẠI | |
| 3. Chờ máy trì hoãn khởi động | |
| 4. Hoạt động lại |
Cảnh báo:
1. Biến tần có các tiêu chuẩn cài đặt khác nhau do công suất khác nhau. Vui lòng tuân theo các thông số kỹ thuật của biến tần của bạn.
Chọn cách đi dây phù hợp, đặc biệt chú ý đường kính dây dẫn phải đúng quy định.
2. Hãy chú ý đến đầu vào của biến tần, tránh dùng chung công tắc với thiết bị khác và để gần đầu nguồn thành phố.
3. Xác nhận rằng điện áp nguồn đầu vào đáp ứng điện áp danh định đầu vào của biến tần.
4. Vui lòng tắt nguồn khi đấu dây, và không vận hành đường dây cứu hỏa để đảm bảo an toàn.
5. Hãy chọn kích thước của dây dẫn dây theo quy định của thợ điện, và chú ý đến việc siết chặt ốc vít.
6. Vui lòng sử dụng cấu trúc đầu cuối O cho thiết bị đầu cuối.
7. Hãy đảm bảo rằng dây nối đất của biến tần được thực hiện.
8. Nguồn điện đầu vào không thể kết nối với nguồn điện đầu ra.
9. Các thành phần bán dẫn trên bảng điều khiển nội bộ dễ bị tĩnh điện và hư hỏng. Không chạm vào bảng điều khiển.
10. Môi trường hoạt động và công việc đi dây của biến tần có ảnh hưởng trực tiếp đến chức năng bình thường của biến tần, tuổi thọ và thậm chí là sự an toàn. Do đó, hãy đảm bảo tuân theo các yêu cầu trên để lắp đặt và đi dây.
