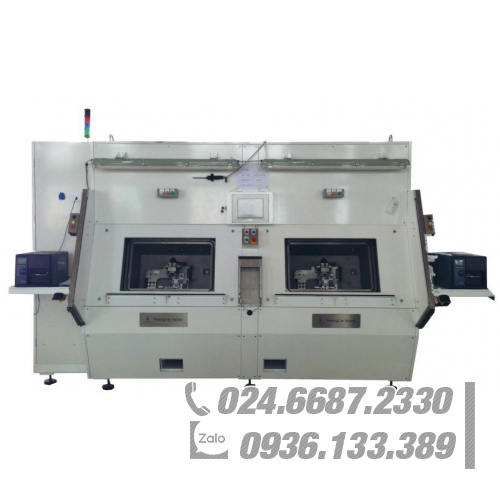

Bộ trao đổi nhiệt Buồng chân không Giải pháp kiểm tra rò rỉ Heli 30 s / pc Tốc độ phát hiện rò rỉ / Heat Exchanger Vacuum Chamber Helium Leak Testing Solution 30 s/pc Leak Detection Rate HJA

Bộ trao đổi nhiệt Buồng chân không Hệ thống kiểm tra rò rỉ Heli 30 s / pc Tốc độ phát hiện rò rỉ 1.0E-5mbar.l / s

Chuỗi hệ thống có thể chạy các thử nghiệm sau: A. phát hiện rò rỉ với phương pháp phân rã áp suất để tìm Rò rỉ tổng thể; B. Thử khí Heli bằng máy khối phổ để tìm rò rỉ Fine.

Chuỗi hệ thống giúp việc phát hiện sản xuất hàng loạt trực tuyến trở nên dễ dàng, chính xác và hiệu quả hơn nhiều!

Thông số kỹ thuật:

• Thời gian chu kỳ: 30 giây / chiếc. (để tham khảo, theo yêu cầu của khách hàng)

• Tốc độ rò rỉ: 1,0E-5mbar.l / s (loại 2g / a R134a) (để tham khảo, theo yêu cầu của khách hàng)

• Áp suất kiểm tra: 8-42bar (để tham khảo, theo yêu cầu của khách hàng)

• Vách ngăn: Hai (để tham khảo, theo yêu cầu của khách hàng)

Thủ tục kiểm tra:

Hệ thống được đề xuất có một chu trình hoàn toàn tự động với việc tải và dỡ Sản phẩm bằng tay.
Chu kỳ Kiểm tra có thể được mô tả theo cách sau:
A. Tải thủ công và Sản phẩm được niêm phong trong Phòng thử nghiệm.
B. Sự đóng cửa của Buồng.
C. Làm bay hơi của Phòng đến một giá trị chân không thích hợp cho Kiểm tra rò rỉ bằng Khối phổ kế. Trong quá trình sơ tán Phòng, hệ thống sẽ chạy các Thử nghiệm sau trên Sản phẩm:
D. Phân rã áp suất để lộ Rò rỉ Tổng;
E. Xả áp suất và thoát sản phẩm;
F. Đạt đến giá trị chân không thích hợp để chuyển, nghĩa là đặt khối phổ kế liên lạc với Phòng thử nghiệm.
G. Đọc phần nền, là phần Heli còn sót lại trong Phòng thử nghiệm.
H. Điều áp các sản phẩm bằng Helium.
I. Kiểm tra rò rỉ với Khối phổ kế.
Thông khí của Phòng thử nghiệm (trở lại áp suất khí quyển), thu hồi khí heli từ các sản phẩm đến một áp suất cụ thể (phụ thuộc vào các thông số đã chọn và quá trình hút chân không cuối cùng của Sản phẩm).
K.Opening of the Chamber
L. dỡ hàng thủ công Sản phẩm.

Sơ đồ:

Chúng tôi sử dụng phần cứng thương hiệu nổi tiếng để đảm bảo chất lượng:
