Hệ thống phát hiện rò rỉ khí Heli tự động buồng chân không cho bánh răng chuyển mạch vỏ mỏng SF6 1.0E-6mbar.l / s / Automatic Vacuum Chamber Helium Leak Detection System for SF6 Thin Shell S

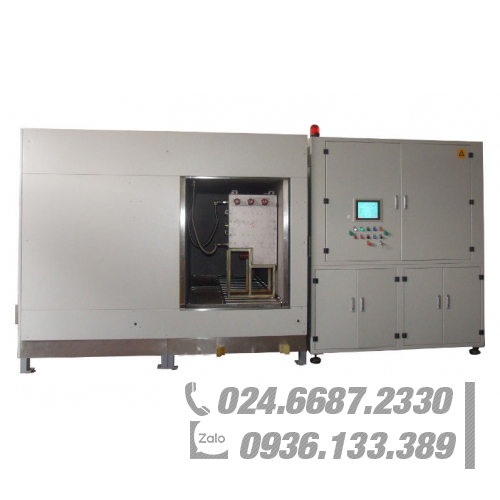

Buồng chân không tự động Kiểm tra rò rỉ khí Heli và giàn sạc SF6 cho bánh răng chuyển mạch vỏ mỏng SF6

Vỏ mỏng bền bỉ phải được chứa đầy khí SF6, không được phép rò rỉ. Vì có thể có các khuyết tật hàn, cần phải kiểm tra rò rỉ trước khi lấp đầy SF6. Giải pháp thông thường là hệ thống kiểm tra rò rỉ helium tự động.

Vì lớp vỏ mỏng bền bỉ chỉ có thể chịu chênh lệch áp suất hạn chế, nên quá trình kiểm tra rò rỉ heli, kiểm tra độ khô và quá trình nạp khí SF6 được hoàn thành bên trong một hệ thống tích hợp, chênh lệch áp suất bên trong và bên ngoài của lớp vỏ mỏng được kiểm soát bởi một áp suất chính xác.

Khái niệm thử nghiệm

• Sơ tán khỏi buồng chân không.

• Kiểm tra độ sụt áp bên trong sản phẩm để kiểm tra rò rỉ tổng thể.

• Di tản sản phẩm và nạp khí heli vào sản phẩm.

• Kiểm tra tín hiệu heli từ buồng chân không bằng máy dò rò rỉ để đánh giá rò rỉ tốt.

• Thu hồi heli từ sản phẩm.

• Sạc SF6 vào sản phẩm.

• Buồng chân không thông hơi.

Thông số kỹ thuật:

• Thời gian chu kỳ: 1 giờ / chiếc.

• Tốc độ rò rỉ: 1.0E-6mbar.l / s

• Kiểm tra báo chí: 0,5bar

Các bộ phận chính của hệ thống
