IEC60884-1 Thiết bị kiểm tra phích cắm 4 chiếc Thiết bị kiểm tra IEC cho ứng suất bên / IEC60884-1 4 Pcs Plug Test Apparatus IEC Test Equipment For Lateral Stress LS-1

Thiết bị kiểm tra phích cắm 4 chiếc Thiết bị kiểm tra IEC cho ứng suất bên

Thông tin chi tiết sản phẩm:

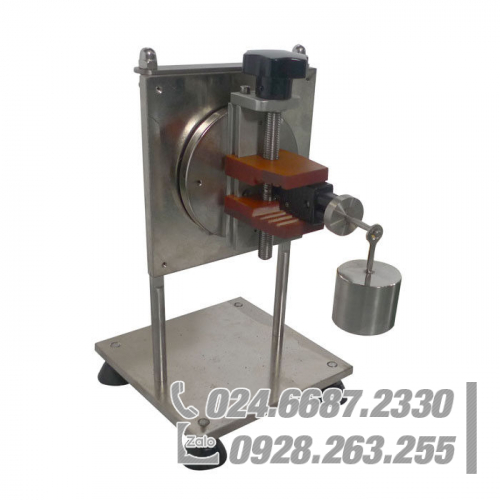

Thiết bị phù hợp với tiêu chuẩn của IEC60884-1 điều 13.14 hình 13. Nó phù hợp để kiểm tra ổ cắm có dòng điện danh định không lớn hơn 16A và điện áp không lớn hơn 250V. Nguyên tắc của nó là xem liệu có bất kỳ hư hỏng nào đối với ổ cắm theo nghĩa tiêu chuẩn hay không khi các thiết bị điện cắm vào ổ cắm và tạo cho nó ứng suất ngang.

Tham khảo tiêu chuẩn của IEC60884-1 điều 13.14, phù hợp với ổ cắm có xếp hạng không lớn hơn 16A và 250V, kiểm tra sự phù hợp bằng thiết bị nêu trên Hình 13.

Cấu hình chung:

Phích cắm: 4 chiếc (phù hợp với tiêu chuẩn Mexico: NMX-J-163-ANCE-2004 “THIẾT BỊ DÂY-CẤU HÌNH” CHO CÁC CẤU HÌNH: C1.1, C1.2, C1.5 và C1.9).

Treo tạ: 5N * 1pc.

Phương pháp kiểm tra:

1. Trước khi sử dụng lần đầu, người sử dụng nên làm quen với các tiêu chuẩn liên quan để sử dụng thiết bị thử nghiệm và hoàn thành thử nghiệm một cách hiệu quả và đúng cách hơn.

2. Mỗi mẫu thử được gắn trên một bề mặt thẳng đứng với mặt phẳng thông qua các tiếp điểm ổ cắm nằm ngang. Sau đó thiết bị được gắn hoàn toàn và treo một quả nặng vào nó sao cho lực tác dụng là 5 N.

3. Thiết bị được tháo ra sau 1 min và bộ gá lắp được xoay 90 °, sau đó tiến hành thử nghiệm. Thử nghiệm phải được xử lý bốn lần (lên, phải, xuống, sang trái, xử lý một thử nghiệm theo mỗi hướng). Vật cố định lắp phải được xoay 90 ° sau mỗi lần lắp.

4. Thiết bị không được rời khỏi ổ cắm trong quá trình thử nghiệm.

5. Sau các thử nghiệm, ổ cắm không được có hư hỏng theo nghĩa của tiêu chuẩn này.
