| Tốc độ, vận tốc: | 0 ～ 500.0 Km / h | Khoảng cách: | 0 ～ 999999,999 triệu |
|---|---|---|---|
| Thời gian: | 0 ～ 99999,999S | Giảm tốc: | 0 ～ 14,9 M / s2 |
| MFDD: | 0 ～ 9,999 M / s2 | Lực bàn đạp: | 0 ～ 1000N |
| Điểm nổi bật: |
máy kiểm tra iec, thiết bị kiểm tra trong phòng thí nghiệm |
||

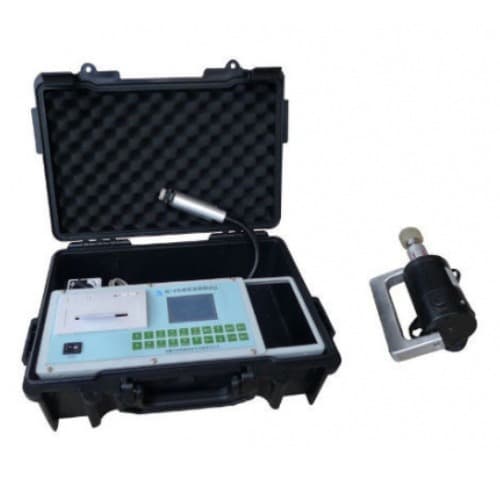

ISO4210 Xe đạp điện Tầm nhìn trên đường 9.6V Màn hình lớn Kiểm tra tốc độ 0 ～ 500.0 Km / h
Tiêu chuẩn
GB17761-2018 Khoản 7.2.1, Khoản 7.2.2, Khoản 7.2.4, GB20073-2006, GB3565-2005, GB / T 24158-2009, GB 24155-2009, GB 24156-2009, GB / T 24157-2009, ISO4210-2014.
Thiết bị quan sát đường xe đạp điện thích hợp để phát hiện giới hạn tốc độ của xe và khả năng phanh của xe đạp điện, xe máy điện, xe ba bánh điện, xe điện. Đánh giá toàn diện được thực hiện bằng cách mô phỏng tốc độ tối đa của xe đạp điện, quãng đường phanh / hiệu suất phanh khô và ướt và chức năng đạp xe (hiệu suất công suất, hiệu suất an toàn, hiệu suất xử lý, v.v.) trong môi trường đường đi xe ngoài trời bình thường và kết quả thử nghiệm được tính toán bởi phần mềm đo lường. Thiết bị có khả năng thử nghiệm mạnh mẽ, di chuyển linh hoạt và thuận tiện, thuận tiện cho việc thử nghiệm trong các môi trường ngoài trời khác nhau, với độ chính xác thử nghiệm cao và khả năng lặp lại dữ liệu tốt.
Đặc trưng
1. Hệ thống sử dụng màn hình tinh thể lỏng màn hình lớn 240 * 128 để thực hiện các lời nhắc ký tự Trung Quốc và hiển thị nhiều dữ liệu thử nghiệm và đường cong trong thời gian thực, rõ ràng và trực quan. Dự án thử nghiệm được điều khiển theo trình đơn và dễ sử dụng. Các thông số hệ thống như hệ số cảm biến, thông số kiểm tra được lưu trữ tự động ngay cả khi mất điện, không cần lặp lại đầu vào. Thiết kế tiện dụng và dễ điều khiển. Đây là bài kiểm tra lý tưởng cho xe đạp điện, xe máy điện, xe ba bánh điện, xe điện và các ngành sản xuất khác, nhà sản xuất xe, ngành bảo dưỡng xe có động cơ, kiểm tra xe cơ giới, phòng nghiên cứu khoa học và trung tâm kiểm định ô tô, và là thiết bị giảng dạy lý tưởng cho thiết bị và cao đẳng và đại học.
2. Có một giao diện USB tích hợp và một giao diện thẻ nhớ SD trong hệ thống. Kết quả kiểm tra và dữ liệu được lưu trữ trong tệp trên thẻ SD, cho phép lưu trữ dữ liệu không giới hạn. Người dùng có thể thực hiện phân tích thứ cấp dữ liệu một cách thuận tiện bằng cách sử dụng máy hệ thống hoặc máy tính xách tay.
Hệ thống cũng đạt tiêu chuẩn với giao diện RS232 và được trang bị một máy in vi mô bên ngoài để dễ dàng in dữ liệu thử nghiệm và các đường cong thử nghiệm.
Độ phân giải tốc độ tối thiểu trong hệ thống là 0,01 km / h. Cảm biến tốc độ GPS 10Hz an toàn và dễ kiểm tra, bất kể điều kiện khí hậu. Giấy phép vĩnh viễn GPS được sử dụng miễn phí và không bị tính thêm phí.
Các hạng mục kiểm tra chính
1, Kiểm tra trượt: Tốc độ ban đầu đi taxi, Khoảng cách đi taxi, Thời gian đi taxi
2, Kiểm tra phanh: Tốc độ ban đầu khi phanh khẩn cấp, Khoảng cách phanh, Thời gian phanh, Thời gian phối hợp, Giảm tốc tối đa, Giảm tốc trung bình, MFDD (Mean Full Developed Deceleration). Có hai chế độ kiểm tra: kích hoạt lực bàn đạp, kích hoạt lực phanh tay
3, Kiểm tra tốc độ xe: Khoảng cách kiểm tra, Thời gian kiểm tra, Tốc độ trung bình, Tốc độ tối thiểu, Tốc độ tối đa, Kiểm tra giá trị chỉ báo của đồng hồ tốc độ. Bốn chế độ kiểm tra có sẵn: hai điều kiện bắt đầu và hai điều kiện kết thúc tự do để kết hợp nhiều chế độ kiểm tra;
4, Kiểm tra Tăng tốc: Khoảng cách tăng tốc, Thời gian tăng tốc, Tốc độ kết thúc tăng tốc, Tốc độ, Khoảng cách, thời gian bắt đầu và kết thúc hoạt động ca. Bốn chế độ kiểm tra có sẵn: tăng tốc 100km, tăng tốc 100m, tăng tốc trực tiếp, tăng tốc sang số và các bài kiểm tra khác;
5, Kiểm tra đường bộ: liên tục ghi lại các thông số như tốc độ, gia tốc và quãng đường lái xe trong quá trình điều khiển xe, được sử dụng cho các phòng nghiên cứu khoa học giao thông đường bộ thực hiện nghiên cứu an toàn giao thông đường bộ;
6, Kiểm tra lực bàn đạp: 0 ~ 1000N;
7, Kiểm tra lực phanh tay: 0 ~ 500N;
8, Thiết bị phun phanh: tốc độ dòng nước của mỗi vòi là 5ml / s;
9, Bài kiểm tra điểm tối đa: điểm tối đa%.
Thông số:
1, Hệ thống tiêu thụ điện năng: ít hơn 3W (tiêu thụ điện năng tĩnh là 1W)
2, Nguồn điện tích hợp: DC9.6V (1.2V 800mAH NiMH pin 8);
3, Nguồn điện bên ngoài: DC12V / 5A
4, Giao diện RS232 9 chân tiêu chuẩn. (Đầu ra tín hiệu 3 chân, đầu vào tín hiệu 2 chân, mặt đất tín hiệu 5 chân)
5, Tốc độ truyền là 9600, bit dữ liệu là 8 bit, bit dừng là 1 bit và không có kiểm tra
6, Kích thước: 330 X 220 X 75 mm
7, Trọng lượng: 2.0 kg
8, Nhiệt độ hoạt động: -15 ° C ~ 45 ° C
9, Độ ẩm môi trường: 30% đến 80%
10, Phạm vi đo lường và độ chính xác:
| S / N | Mục | Dải đo | Nghị quyết | Sự chính xác |
| 1 | Tốc độ, vận tốc | 0 ～ 500,0 km / giờ | 0,01 km / giờ | 0,2% |
| 2 | Khoảng cách | 0 ～ 999999,999 m | 1 mm | 0,5% |
| 3 | Thời gian | 0 ～ 99999,999S | 0,0001 giây | 0,2% |
| 4 | Giảm tốc | 0 ～ 14,9 m / s2 | 0,01 m / s2 | 1% |
| 5 | MFDD | 0 ～ 9,999 m / s2 | 0,001 m / s2 | 1% |
| 6 | Lực đạp | 0 ～ 1000N | 0,1 N | 0,5% |
| 7 | Lực lượng điều hành | 0 ～ 500N | 0,1 N | 0,5% |
| Nhận xét: đơn vị: km / h, m, mm, s, ms, m / s2 N, km. | ||||
11, Tốc độ cập nhật giá trị tốc độ: ≥110 Hz;
12, Tốc độ cập nhật tăng tốc: ≥ 55Hz;
13, Máy chủ kiểm tra: CPU — STM32F103 (bộ xử lý ARM 32-bit Cortex-M3)
Tần số chính — 72 MHz;
14, thẻ SD — tiêu chuẩn 8G (có thể mở rộng);
15, USB — giao diện USB2.0;
Giao diện 16, RS232: tốc độ truyền 9600, 8 bit dữ liệu, 1 bit dừng, không có chẵn lẻ.
