| Tiêu chuẩn: | IEC62552 | Điều khiển: | PLC |
|---|---|---|---|
| Trạm kiểm tra: | 2 nhà ga | Thời gian kiểm tra: | 0-999999 lần |
| Điện áp tải: | 0-250V ， có thể điều chỉnh | Hệ thống điều khiển: | Điều khiển lập trình PLC |
| Điểm nổi bật: |
thiết bị kiểm tra thiết bị cầm tay, máy kiểm tra thiết bị cầm tay |
||

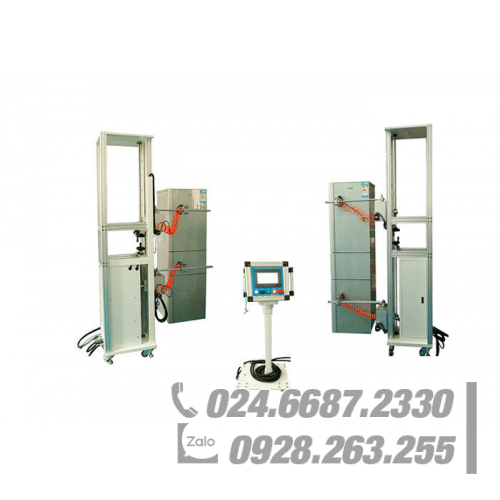

IEC 62552 Cửa và ngăn kéo Tủ lạnh Điều khiển PLC 2 trạm Máy đo độ bền cửa hai bên mở
Máy kiểm tra độ bền của cửa tích hợp được thiết kế và sản xuất đặc biệt theo điều 22.112 của IEC 60335-2-24, IEC 62552 điều 11.2, điều 11.3, v.v. Thích hợp cho thử nghiệm cửa tủ lạnh. Nó là một thiết bị đặc biệt để kiểm tra độ bền và cấu trúc của cửa tủ lạnh.
Thiết bị sử dụng hệ thống điều khiển thông minh PLC tiên tiến, màn hình cảm ứng giao diện hoạt động nhân bản để ghi và hiển thị chính xác hơn; với thời gian thử nghiệm đặt trước, về phát hiện dòng điện, điều chỉnh và hiển thị điện áp tải, tốc độ thử nghiệm, hành trình thử nghiệm, cài đặt lực kéo mở / đóng cửa, hiển thị đường cong tạm thời lực kéo, lưu trữ và truy vấn dữ liệu thử nghiệm, cảnh báo lỗi và các chức năng khác, có thể được phân tích bằng dữ liệu ghi xem mẫu thử có đủ tiêu chuẩn hay không. Nó là sự lựa chọn hàng đầu cho các tổ chức đo lường và phòng thí nghiệm lớn.
Dự án thử nghiệm:
IEC 60335-2-24 điều khoản 22.112
Cửa và nắp của các ngăn trong thiết bị thử nghiệm thiết bị
IEC 62552 điều 11.2, điều 11.3
Kiểm tra độ bền cho cửa, nắp và ngăn kéo.
| Phạm vi mẫu, Sử dụng, Nguyên tắc, Cấu trúc và Môi trường Sử dụng | |
| Mẫu và hạn chế | Thiết bị lạnh (Tủ lạnh) |
| Mục đích kiểm tra | Nó được sử dụng để kiểm tra độ bền của khóa liên động hoặc thanh dẫn cho cửa tủ lạnh hoặc ngăn kéo để xác minh độ tin cậy của khóa liên động; cũng được sử dụng để hỗ trợ các thử nghiệm khác đối với các hoạt động đóng mở cửa lặp đi lặp lại, chẳng hạn như thử nghiệm làm tan băng và thử nghiệm rò rỉ chất làm lạnh |
| Nguyên tắc kiểm tra | Động cơ điều khiển bộ điều khiển, dẫn động cửa hoặc nắp được hút bởi Bộ hút chân không để chuyển động qua lại ở một tốc độ nhất định, để xác minh độ tin cậy của thiết bị khóa liên động. |
| Kết cấu |
Thiết bị được chia thành tủ điện điều khiển (bao gồm bộ điều chỉnh điện áp tải), khung và cánh tay rô bốt. Kích thước: 1500 × 1300 × 2200 (mm) W × D × H Trọng lượng: 140kg |
| Môi trường hoạt động |
Nguồn cung cấp: AC220V ± 10% / 50-60Hz, công suất: 6KW Nguồn khí: 0,5-0,7MPa Khí nén Nơi sử dụng: Áp suất khí quyển 80 ~ 106kpa ； Nhiệt độ môi trường 5 ～ 40 ° C ； Độ ẩm tương đối (20 ～ 80)% RH ； Không rung, rung, không nhiễu điện từ, không bụi, không nổ và khí ăn mòn, tản nhiệt tốt |
| Màn biểu diễn | |
| Trạm kiểm tra |
Vị trí Hành động Cửa xoay Trạm hành động ngăn kéo |
| Phương pháp điều khiển điện | Điều khiển tích hợp thông minh PLC, hoạt động giao diện cảm ứng người-máy 7 inch |
| Chế độ ổ đĩa | Truyền động động cơ servo |
| Phương pháp kẹp mẫu | Máy hút chân không |
| Tốc độ đóng / mở cửa |
Hành động cửa xoay: 0-360 ° / s (1,5m / s), có thể được cài đặt trước Hành động ngăn kéo: 0-100mm / s, có thể được cài đặt trước |
| Xoay góc mở cửa đóng | 0-90 °, có thể được cài đặt trước |
| Khoảng cách mở cửa ngăn kéo | 0-100mm, có thể được cài đặt trước |
| Thời gian kiểm tra | 0-999999 lần, có thể được cài đặt trước |
| Tải điện áp | 0-250V, có thể điều chỉnh |
| Vật phẩm thử nghiệm và quy trình chế tạo |
1. Kiểm tra độ bền của thiết bị khóa liên động cửa tủ lạnh Quy trình: Máy hút chân không tự động hút cửa —- Mở cửa theo góc đặt trước ở tốc độ đặt trước (45 °) —- đóng cửa ở tốc độ đặt trước —- Lặp lại mở và đóng cửa cho đến khi thời gian kiểm tra 2. Kiểm tra độ bền cửa ngăn kéo tủ lạnh Quy trình: Bộ hút chân không tự động hút cửa —- Mở ngăn kéo theo khoảng cách đặt trước với tốc độ đặt trước (15-25mm) —- Đóng ngăn kéo ở tốc độ đặt trước —- Lặp lại mở và đóng ngăn kéo cho đến khi đạt đến thời gian kiểm tra |
| Thiết bị Bảo vệ An toàn | |
| Quyền lực | Bảo vệ rò rỉ, bảo vệ quá tải và ngắn mạch |
| Động cơ | Bảo vệ quá tải, ngắn mạch |
