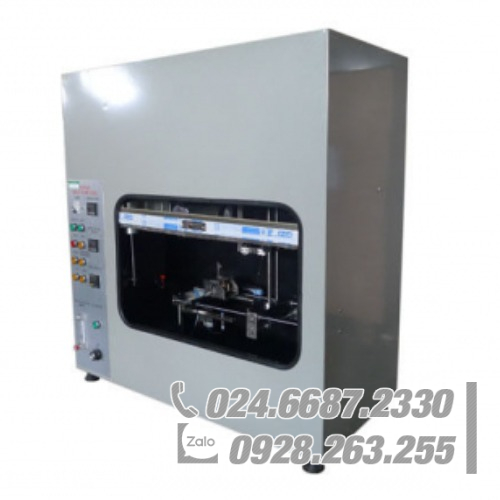

Ф0,9mm IEC60695-11-5 Thiết bị thử nghiệm IEC Thiết bị thử nghiệm ngọn lửa kim / Ф0.9mm IEC60695-11-5 IEC Test Equipment Needle Flame Test Apparatus NF-1

IEC60695-11-5 Thiết bị thử nghiệm ngọn lửa kim

Thông tin sản phẩm:

Thiết bị kiểm tra ngọn lửa kim bao gồm một đầu đốt hình kim Ф0,9mm nghiêng với góc nghiêng 45 ° và cung cấp cho nó khí butan. Nguy cơ cháy của thiết bị khi có ngọn lửa bên trong thiết bị gây ra do tình trạng sự cố được đánh giá bằng việc liệu mẫu có thể bắt cháy được hay không hoặc thời gian và độ dài cháy. Máy thử này phù hợp với yêu cầu tiêu chuẩn của IEC60695-11-5, IEC60335-1.

Máy đo ngọn lửa kim phù hợp cho bộ phận nghiên cứu, sản xuất và kiểm tra chất lượng thiết bị chiếu sáng, thiết bị điện áp thấp, thiết bị gia dụng, thiết bị điện máy công cụ, máy điện, dụng cụ điện, dụng cụ điện tử, dụng cụ kỹ thuật điện, đầu nối điện, điện và điện tử thiết bị và các thành phần khác. Nó cũng thích hợp cho vật liệu cách điện, nhựa kỹ thuật hoặc ngành công nghiệp vật liệu đốt rắn khác.

Đặc điểm kỹ thuật kiểu máy và (Tùy chọn cho màn hình cảm ứng NF-2):

Bao gồm:

Một bảng thử nghiệm bằng gỗ thông trắng và năm tờ giấy lụa
Một thước đo chiều cao ngọn lửa
Vật tư tiêu hao:
Bảng kiểm tra thông trắng và giấy lụa
Cặp nhiệt điện loại K và khối đồng

Phạm vi:

Tiêu chuẩn này quy định thử nghiệm ngọn lửa hình kim để mô phỏng ảnh hưởng của ngọn lửa nhỏ có thể do các điều kiện sự cố, để đánh giá nguy cơ cháy bằng kỹ thuật mô phỏng.

Nó được áp dụng cho thiết bị kỹ thuật điện, các cụm và thành phần phụ của nó và cho các vật liệu cách điện rắn hoặc các vật liệu dễ cháy khác.

Một trong những trách nhiệm của ủy ban kỹ thuật, bất cứ khi nào có thể, sử dụng các ấn phẩm an toàn cơ bản để chuẩn bị các ấn phẩm của mình.

Mô tả chung về bài kiểm tra:

Thử nghiệm được thực hiện để xác định rằng, trong các điều kiện bất chấp, ngọn lửa thử nghiệm không gây cháy các bộ phận hoặc bộ phận dễ bắt lửa được đốt cháy bởi ngọn lửa thử nghiệm có thời gian cháy giới hạn hoặc cháy ở mức độ hạn chế, không làm cháy lan do ngọn lửa. hoặc các hạt cháy hoặc phát sáng rơi ra từ mẫu thử.

Thử nghiệm này xác định các tác động lên mẫu thử của ngọn lửa nhỏ như có thể phát sinh từ các thành phần bắt lửa khác và đặc điểm kỹ thuật của sản phẩm liên quan phải quy định thời gian áp dụng ngọn lửa và tiêu chí chấp nhận.

Mô tả thiết bị thử nghiệm

Đầu đốt:

Đầu đốt để tạo ra ngọn lửa thử nghiệm phải bao gồm một ống dài ít nhất 35 mm với lỗ khoan 0,5 mm ± 0,1 mm và đường kính ngoài không quá 0,9 mm.

Đầu đốt được cung cấp khí butan hoặc propan có độ tinh khiết ít nhất là 95%. Không được có không khí lọt vào ống đốt.

Ngọn lửa:

Với trục của đầu đốt ở vị trí thẳng đứng, nguồn cung cấp khí được điều chỉnh sao cho chiều dài của ngọn lửa là 12 mm ± 1 mm, khi nhìn dưới ánh sáng dịu so với nền tối (xem Hình 1a). Ngọn lửa phải được xác nhận bằng cách sử dụng thiết bị và quy trình nêu chi tiết trong Phụ lục A. Thời gian thử nghiệm để nhiệt độ tăng từ 100 ℃ ± 5 ℃ đến 700 ℃ ± 3 ℃ phải là 23,5 giây ± 1,0 giây.
