| Dung tải: | 2 * 10KVA | Phản đối: | 0 ~ 999999 |
|---|---|---|---|
| Tải trọng: | 70uf, 140uf, 7,3uf | Phương pháp tải: | Điện trở, cảm ứng, điện dung |
| Hệ số công suất: | 0,3 ~ 0,98 | Trạm: | 2 nhà ga |
| Điểm nổi bật: |
thiết bị kiểm tra iec, máy kiểm tra iec |
||
Hộp tải 300V Sử dụng cho thiết bị thử nghiệm tải điện trở, cảm ứng và điện dung IEC60884
Tiêu chuẩn: IEC 60884-1 2013 điều khoản 20 và 21, IEC 60950-1, IEC 60598-1, IEC61058-1, IEC60669-1, v.v.
Ứng dụng: Thiết bị này được sử dụng cho công tắc, phích cắm và ổ cắm điện cố định gia dụng và tương tự, bộ ghép nối để kiểm tra khả năng bật-tắt, khả năng ngắt và kiểm tra tuổi thọ hoạt động bình thường.
Mẫu thử: Công tắc, phích cắm, ổ cắm gia dụng hoặc tương tự

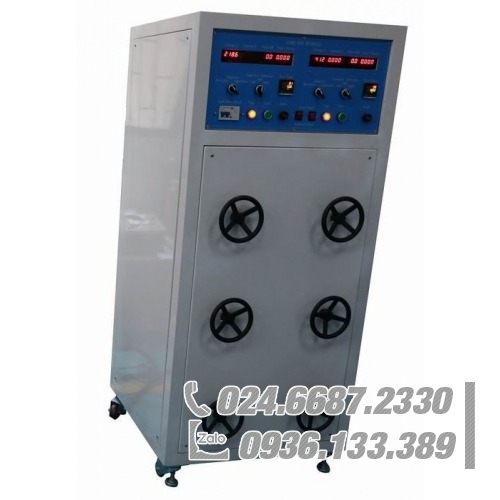

Tính năng: Thiết bị này có khung màu xanh lam và vỏ màu xám. Trên cùng của thiết bị này là bảng điều khiển hoạt động, trên đó có các công tắc để điều khiển nguồn điện, chuyển đổi công suất điện và chuyển đổi loại tải. Ngoài ra còn có các đồng hồ hiển thị dòng điện và điện áp kết nối cũng như nguồn điện, các nút khởi động và dừng, cảnh báo, đèn báo trạng thái, v.v. Dưới đây là các nút điều chỉnh điện áp đầu ra, điều chỉnh dòng điện và điều chỉnh điện cảm. Có ba trạm, mỗi trạm có chức năng kiểm tra tải điện trở, cảm ứng và điện dung. Loại thử nghiệm tải có thể được chọn bằng công tắc chuyển. Thùng hàng bên trong được làm mát nhờ gió đối lưu mạnh. Có các thiết bị đầu cuối bên dưới hộp tải mà qua đó hộp tải có thể được kết nối với công tắc và thiết bị kiểm tra độ bền ổ cắm bằng cách sử dụng dây. Trong quá trình thử nghiệm, thiết bị xuất ra dòng điện và điện áp cũng như nguồn điện.
| Không | Mục | Tham số |
| 1 | Nguồn cấp |
AC220 60Hz. |
| 2 | Điện áp V | Phạm vi độ chính xác 0 ~ 300V ± 05% ± 2d |
| 3 | Hiện tại A | Phạm vi độ chính xác 0 ~ 40A ± 05% ± 2d |
| 4 | Công suất KW | Phạm vi 0 ～ 12KW, độ chính xác ± 05% |
| 5 | Hệ số công suất | Phạm vi 03 đến 0999 độ chính xác ± 05% ± 2d |
| 6 | Lựa chọn tải | Tải điện trở, cảm ứng và điện dung ba trong một, có thể chuyển đổi |
| 7 | Lựa chọn điện dung | 70uf, 140uf, 73uf tùy chọn |
| số 8 | Chế độ đầu ra | Mỗi công suất, công suất khoảng thời gian tùy chọn |
| 9 | Đếm / Đặt trước | 0 ～ 999999 lần, có thể được cài đặt trước |
| 10 | Tải công suất điện | 2 * 10KVA |
| 11 | Giới hạn hiện tại đầu ra |
30A, tải sẽ tự động bị cắt khi quá 32A |
| 12 | Giới hạn điện áp đầu ra |
300V, tải sẽ tự động bị cắt khi trên 305V |
| 13 | Áp suất không khí | 80 ～ 106kpa |
| 14 | Nhiệt độ môi trường xung quanh | 5 ～ 40 ° C |
| 15 | Độ ẩm tương đối | (20 ～ 90)% RH |
| 16 | Môi trường sử dụng | Yêu cầu không rung mạnh, không rung, không nhiễu điện từ, không bụi, không nổ, không có khí ăn mòn, cần nơi tản nhiệt tốt |
| 17 | Kích thước và trọng lượng |
L * W * H = 1200 * 760 * 1830mm, 800kg |
Các biện pháp phòng ngừa
A, Do công suất của máy lớn hơn, cần kết nối nguồn riêng, vui lòng không dùng chung nguồn với thiết bị khác. Tốt hơn bạn nên lắp đặt một loạt công tắc chống rò rỉ 60A hiện tại.
B, Nguồn điện của hộp tải là một pha dây nối đất AC220 / 60Hz.
C, Do điện áp giữa các tiếp điểm của mỗi mẫu có thể đạt được AC300V và dòng điện có thể lên đến 30A, do đó, người không vận hành không thể chạm vào các mẫu (công tắc) trong quá trình thử nghiệm, để tránh an toàn cá nhân (điện giật). Vui lòng ngắt kết nối chính công tắc nguồn khi thay thế các mẫu.
D, Bộ phận này tỏa nhiệt rất lớn, phía trên tủ tải có quạt làm mát, vui lòng không đặt các mảnh vỡ ở đó để quạt làm mát hoạt động bình thường.
E, Khi giá trị hiển thị trên “THỜI GIAN KIỂM TRA” đạt đến số lần thử đặt trước, nó sẽ báo và nhắc quá trình kiểm tra hoàn tất, vui lòng nhấn “RST” trên “THỜI GIAN KIỂM TRA” để xóa báo thức.
