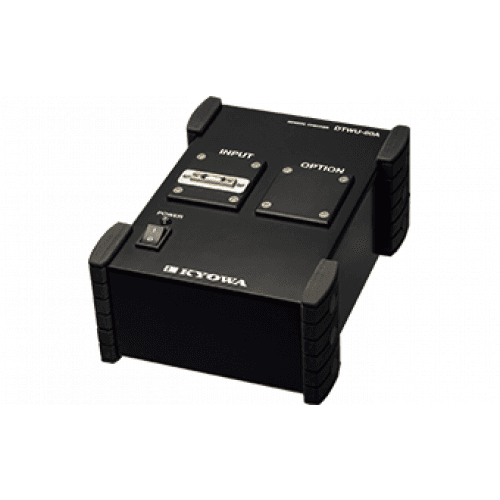

Bộ kiểm tra cảm biến DTWU-60A / Sensor Checker

DTWU-60A-T: 3RT01-RW7F
(Phích cắm áp dụng 3RT01-PE7M, TAJIMI ELECTRONICS sản xuất)

DTWU-60A-L: ECG.1B.307
(Phích cắm áp dụng FGG.1B.307, LEMO thực hiện)

0 đến 50 ° C

20 đến 80% (Không ngưng tụ)

-10 đến 60 ° C

10 đến 90% (Không ngưng tụ)

10 đến 16 VDC (Sử dụng bộ đổi nguồn AC được cung cấp)

Tối đa 150 mA
(Ở nguồn điện 12 VDC, kích từ cầu 10 V,
tải kháng 350 Ω)

Khoảng 120 W × 66 H × 180 D mm
(Không bao gồm phần nhô ra)

Khoảng 0,9 kg

1

Đầu vào vi sai cân bằng

Đo cảm biến cầu: (50 MΩ + 50 MΩ)
Đo điện áp: (100 kΩ + 100 kΩ)

± 20 V

× 0,1 đến 0,9 (× 0,1 bước)
× 1 đến 5000 (× 1 bước)

Trong khoảng ± 0,5% FS

Lợi
× 0,1 đến 0,9: Trong vòng ± 20 V
× 1 đến 9: Trong vòng ± 2 V
× 10 đến 99: Trong vòng ± 200 mV
× 100 đến 5000: Trong vòng ± 20 mV

Mỗi kênh bật / tắt có thể chuyển đổi.

10, 5, 2 VDC, trong khoảng ± 0,1%

Hệ thống cầu đầy đủ

120 Ω đến 5 kΩ

Trong vòng 30 mA

Đơn hàng thứ 5 Butterworth

200 Hz cố định

16 bit

1 kHz cố định

Tuân thủ IEEE1451.4 (Lớp giao diện đầu dò hỗn hợp 2)

Bộ chuyển đổi áp suất, điện áp, chiết áp và IR-TRACC

0 đến 5000 Ω

± (0,5% giá trị đọc + 5 Ω)

0 đến 300 MΩ

± (5% giá trị đọc + 1 MΩ)

Khoảng 15 VDC
