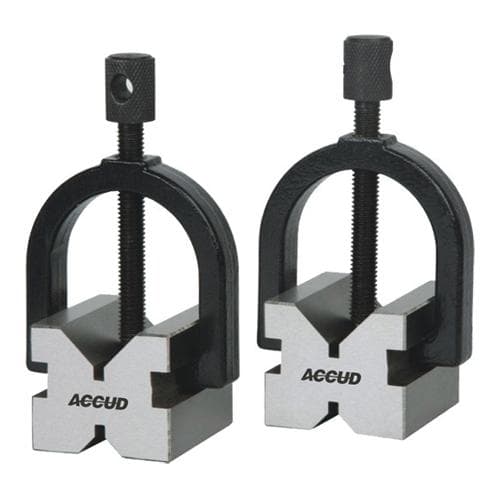

Bộ V-BLOCK ACCUD 636-070-01
Bộ V-BLOCK ACCUD có các kích thước và thông số kỹ thuật khác nhau để giữ các chi tiết hình trụ khi kiểm tra và gia công. Có hai khối chữ V với rãnh phù hợp cho trục lớn và nhỏ. Mỗi bộ có mã số và kích thước riêng, cung cấp độ chính xác 5µm cho các ứng dụng đo lường và gia công chính xác.
Giữ các chi tiết hình trụ để kiểm tra và gia công.
Hai khối chữ V cho mỗi bộ
Rãnh chữ V ở phía trên dành cho các trục lớn.
Rãnh chữ V ở đáy dành cho các trục nhỏ.
| Mã số | Kích thước (Dài x Rộng x Cao) | Đối với phạm vi đường kính trục (Ød) | Các rãnh chữ V ở phía trên | Các rãnh chữ V ở phía trước | Chênh lệch độ cao | Sự song song của các cạnh đáy | Độ vuông vắn của mặt sau của một cặp ghép đôi |
|---|---|---|---|---|---|---|---|
| 636-045-01 | 45x41x35mm | 5-40mm | 5µm | 5µm | 5µm | 5µm | 5µm |
| 636-070-01 | 70x63x44mm | 7-60mm | 5µm | 5µm | 5µm | 5µm | 5µm |
| 636-125-01 | 125x90x70mm | 7-80mm | 5µm | 5µm | 5µm | 5µm | 5µm |
