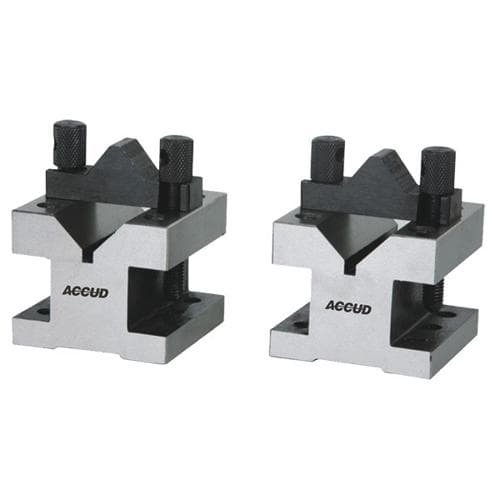

Bộ V-BLOCK ACCUD 637-105-01
Bộ V-BLOCK ACCUD có các kích thước và thông số kỹ thuật khác nhau để giữ các chi tiết hình trụ khi kiểm tra và gia công. Có 3 loại với mã số và kích thước khác nhau: 637-035-01 (35x35x30mm), 637-060-01 (60x60x50mm), và 637-105-01 (105x105x78mm). Các thông số bao gồm đường kính trục, chênh lệch độ cao, và độ vuông vắn.
Giữ các chi tiết hình trụ để kiểm tra và gia công.
Hai khối chữ V cho mỗi bộ
Rãnh chữ V ở phía trên dành cho các trục lớn.
| Mã số | Kích thước (Dài x Rộng x Cao) | Đối với phạm vi đường kính trục (Ød) | Các rãnh chữ V ở phía trên | Các rãnh chữ V ở phía trước | Chênh lệch độ cao | Sự song song của các cạnh đáy | Độ vuông vắn của mặt sau của một cặp ghép đôi |
|---|---|---|---|---|---|---|---|
| 637-035-01 | 35x35x30mm | 3-16mm | 5µm | 5µm | 5µm | 5µm | 5µm |
| 637-060-01 | 60x60x50mm | 5-34mm | 5µm | 5µm | 5µm | 5µm | 5µm |
| 637-105-01 | 105x105x78mm | 8-66mm | 5µm | 5µm | 5µm | 5µm | 5µm |
