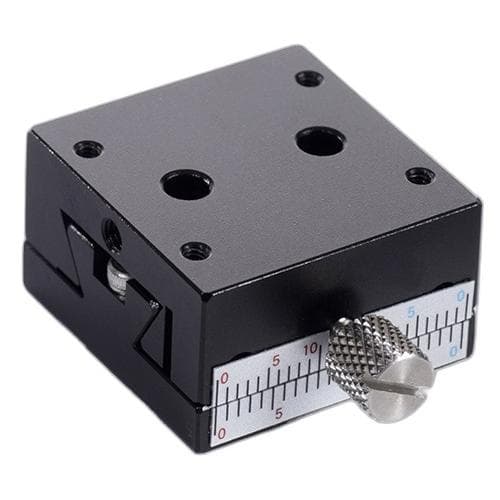

Bộ trượt dạng đuôi én hoạt động trên trục X MIRUC-OPTICAL XMB60

Bàn trượt dạng đuôi én hoạt động trượt

Sản phẩm gốc của Miruc Optical với bằng sáng chế quốc tế

Một sự giảm giá đáng kể đã được đạt được bằng cách giảm số lượng thành phần và giờ làm của quá trình lắp ráp.

Chất lượng được sản xuất TẠI NHẬT BẢN!

Thông số mỏng, trọng lượng nhẹ giảm từ 30% đến 40% so với các mẫu thông thường và hoạt động trượt dễ dàng với nút hoạt động kết hợp và vít cản giúp việc trượt nhanh chóng, cho phép trượt đến vị trí mong muốn và sau đó kẹp lại.

Khác với các bộ trượt dạng đuôi én thông thường, vì khối trượt có thể tháo rời, công việc hoặc khuôn có thể được lắp đặt từ phía sau của khối trượt.

Đây là lựa chọn lý tưởng để tích hợp vào thiết bị kiểm tra, v.v.

Các sản phẩm của Miruc được bảo vệ bởi các quyền sở hữu trí tuệ bao gồm quyền sáng chế, quyền thiết kế và quyền thương hiệu. Hãy cẩn thận với các bản sao chép.

Đặc điểm 1: Độ chính xác cao, đạt được mức giảm giá 30% đến 50%.

Một sự giảm giá đáng kể đã được đạt được bằng cách giảm số lượng thành phần và giờ làm của quá trình lắp ráp. Chất lượng được sản xuất TẠI NHẬT BẢN!

Sản phẩm gốc của Miruc Optical có bằng sáng chế và quyền thiết kế. Cung cấp OEM và đơn đặt hàng đặc biệt cũng được chấp nhận.

Đặc điểm 2: Trọng lượng mỏng, nhẹ và khả năng vận hành chuyển động trượt nhanh là xuất sắc.

Với quy cách mỏng, trong đó loại hình vuông có độ dày 15mm, loại hình chữ nhật và loại dài thon có hình chữ nhật và loại dài mảnh có độ dày 20mm. Trọng lượng giảm từ 30% đến 40% so với các mẫu thông thường, với thao tác trượt đơn giản và nhanh chóng.

Đặc điểm 3: Thiết kế mới không cần tay nắm và không cần dụng cụ

Đặc điểm 4: Khối trượt có thể được lắp đặt ở cả hai bên, phía trước và phía sau

Không giống như các bàn trượt đuôi én thông thường, vì khối trượt có thể tháo rời nên phôi hoặc đồ gá lắp có thể được lắp đặt từ mặt sau của khối trượt.

Đặc điểm 5: Lý tưởng để tích hợp vào bộ máy kiểm tra, v.v.

Việc tinh chỉnh định vị ban đầu sử dụng bàn trượt này được tiến hành trong thiết bị kiểm tra, v.v. và nó có thể được sử dụng gần như liên tục ở trạng thái nhất định sau khi cố định bằng vít chặn. Thông thường, thực tế chỉ có một sự điều chỉnh nhỏ được thực hiện. Nhóm sản phẩm này rất lý tưởng cho ứng dụng này, với khả năng vận hành dễ dàng và giảm giá đáng kể, góp phần cải thiện và giảm chi phí cho quy trình vận hành của ngành công nghiệp thiết bị, v.v.

Bàn trượt trục X dạng đuôi én vận hành trượt

Dòng XMA

Núm vận hành và vít chặn loại kết hợp

Dòng XMB

Loại chốt núm (Núm có thể tháo rời.)

Loại hình vuông

XMA25

Hành trình: ± 6 mm

Bề mặt bàn trượt: 25X25mm

Khả năng chịu tải: 29,4N (ngang)
9,8N (dọc)

Trọng lượng: 23g

XMB25

Hành trình: ± 6 mm

Bề mặt bàn trượt: 25X25mm

Khả năng chịu tải: 29,4N (ngang)
9,8N (dọc)

Trọng lượng: 24g

XMA40

Hành trình: ± 12 mm

Bề mặt bàn trượt: 40X40mm

Khả năng chịu tải: 29,4N (ngang)
9,8N (dọc)

Trọng lượng: 60g

XMB40

Hành trình: ± 12 mm

Bề mặt bàn trượt: 40X40mm

Khả năng chịu tải: 29,4N (ngang)
9,8N (dọc)

Trọng lượng: 61g

XMA60

Hành trình: ± 21mm

Bề mặt bàn trượt: 60X60mm

Khả năng chịu tải:39,2N (ngang)
19,6N (dọc)

Trọng lượng: 132g

XMB60

Hành trình: ± 21mm

Bề mặt bàn trượt: 60X60mm

Khả năng chịu tải:39,2N (ngang)
19,6N (dọc)

Trọng lượng: 133g

Loại hình chữ nhật

XMA30-50

Hành trình: ± 17mm

Bề mặt bàn trượt: 30X50mm

Khả năng chịu tải:29,4N (ngang)
14,7N (dọc)

Trọng lượng: 76g

XMB30-50

Hành trình: ± 17mm

Bề mặt bàn trượt: 30X50mm

Khả năng chịu tải:29,4N (ngang)
14,7N (dọc)

Trọng lượng: 78g

XMA40-80

Hành trình: ± 32mm

Bề mặt bàn trượt: 40X80mm

Khả năng chịu tải:39,2N (ngang)
19,6N (dọc)

Trọng lượng: 163g

XMB40-80

Hành trình: ± 32mm

Bề mặt bàn trượt: 40X80mm

Khả năng chịu tải:39,2N (ngang)
19,6N (dọc)

Trọng lượng: 166g

Loại dài thon gọn

XMA50

Hành trình: ± 15mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:29,4N (ngang)
14,7N (dọc)

Trọng lượng: 58g

XMA90

Hành trình:± 35mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:29,4N (ngang)
14,7N (dọc)

Trọng lượng: 84g

XMA120

Hành trình: ± 50mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:29,4N (ngang)
14,7N (dọc)

Trọng lượng: 105g

XMA150

Hành trình:± 65mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:29,4N (ngang)
14,7N (dọc)

Trọng lượng: 124g

Model	Bề mặt bàn trượt (mm)	Hành trình (mm)	Độ chính xác hành trình (µm)	Khả năng chịu tải N (kgf)	Số đọc tối thiểu của thang đo (mm)	Trọng lượng (kg)
Độ thẳng	Độ tương đồng trong quá trình vận hành	Nằm ngang	thẳng đứng	XMA	XMB
XMA25/ XMB25	25 × 25	± 6	20	30	29,4(3)	9,8(1)	0,1	0,023	0,024
XMA40/ XMB40	40 × 40	± 12	30	30	29,4(3)	9,8(1)	0,1	0,06	0,061
XMA60/ XMB60	60 × 60	± 21	30	30	39,2(4)	19,6(2)	0,1	0,132	0,133
XMA30-50/ XMB30-50	30 × 50	± 17	30	30	29,4(3)	14,7(1,5)	0,1	0,076	0,078
XMA40-80/ XMB40-80	40×80	±32	30	30	39,2(4)	19,6(2)	0,1	0,163	0,166
XMA50	25×40	±15	30	30	29,4(3)	14,7(1,5)	0,058	–
XMA90	25×40	±35	30	30	29,4(3)	14,7(1,5)	0,084	–
XMA120	25×40	±50	30	30	29,4(3)	14,7(1,5)	0,105	–
XMA150	25×40	±65	40	40	29,4(3)	14,7(1,5)	0,124	–

*Chất liệu: Bộ phận chính của bàn trượt: Hợp kim nhôm, Xử lý bề mặt: Nhôm anodized màu đen satin

Bàn trượt dạng đuôi én hoạt động trượt trên trục XY

Dòng XYMA

Núm vận hành và vít chặn loại kết hợp

Dòng XYMB

Loại chốt núm (Núm có thể tháo rời.)

Loại hình vuông

XYMA25

Hành trình: ± 6 mm

Bề mặt bàn trượt: 25X25mm

Khả năng chịu tải:27,4N

Trọng lượng: 47g

XYMB25

Hành trình: ± 6 mm

Bề mặt bàn trượt: 25X25mm

Khả năng chịu tải:27,4N

Trọng lượng: 49g

XYMA40

Hành trình: ± 12 mm

Bề mặt bàn trượt: 40X40mm

Khả năng chịu tải:27,4N

Trọng lượng: 121g

XYMB40

Hành trình: ± 12 mm

Bề mặt bàn trượt: 40X40mm

Khả năng chịu tải:27,4N

Trọng lượng: 123g

XYMA60

Hành trình: ± 12 mm

Bề mặt bàn trượt: 60X60mm

Khả năng chịu tải:33,3N

Trọng lượng: 265g

XYMB60

Hành trình: ± 12 mm

Bề mặt bàn trượt: 60X60mm

Khả năng chịu tải:33,3N

Trọng lượng: 267g

Loại hình vuông

XYMA30-50

Hành trình: ± 17mm

Bề mặt bàn trượt: 30X50mm

Khả năng chịu tải:27,4N

Trọng lượng: 153g

XYMB30-50

Hành trình: ± 17mm

Bề mặt bàn trượt: 30X50mm

Khả năng chịu tải:27,4N

Trọng lượng: 157g

XYMA40-80

Hành trình: ± 32mm

Bề mặt bàn trượt: 40X80mm

Khả năng chịu tải:33,3N

Trọng lượng: 327g

XYMB40-80

Hành trình: ± 32mm

Bề mặt bàn trượt: 40X80mm

Khả năng chịu tải:33,3N

Trọng lượng: 333g

Loại dài thon gọn

XYMA50

Hành trình: ± 15mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:27,4N

Trọng lượng: 117g

XYMA90

Hành trình: ± 35mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:27,4N

Trọng lượng: 169g

XYMA120

Hành trình: ± 50mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:27,4N

Trọng lượng: 211g

XYMA150

Hành trình: ± 65mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:27,4N

Trọng lượng: 249g

Model	Bề mặt bàn trượt（mm	Hành trình(mm)	Độ chính xác Hành trình（μm	Khả năng chịu tải N(kgf)	Số đọc tối thiểu của thang đo (mm)	Trọng lượng(kg)
Độ thẳng	Độ tương đồng trong quá trình vận hành	XMA	XMB
XYMA25/ XYMB25	25 × 25	± 6	20	30	27,4(2,8)	0,1	0,047	0,049
XYMA40/ XYMB40	40 × 40	± 12	30	30	27,4(2,8)	0,1	0,121	0,123
XYMA60/ XYMB60	60 × 60	± 21	30	30	33,3(3,4)	0,1	0,265	0,267
XYMA30-50/ XYMB30-50	30 × 50	± 17	30	30	27,4(2,8)	0,1	0,153	0,157
XYMA40-80/ XYMB40-80	40×80	±32	30	30	33,3(3,4)	0,1	0,327	0,333
XYMA50	25×40	±15	30	30	27,4(2,8)	0,1	–
XYMA90	25×40	±35	30	30	27,4(2,8)	0,1	–
XYMA120	25×40	±50	30	30	27,4(2,8)	0,1	–
XYMA150	25×40	±65	40	40	27,4(2,8)	0,1	–

Trục Z bàn trượt vận hành trượt khớp nối

Dòng ZMA

Núm vận hành và vít chặn loại kết hợp

Dòng ZMB

Loại chốt núm (Núm có thể tháo rời.)

Loại hình vuông

ZMA25

Hành trình: ± 6 mm

Bề mặt bàn trượt: 25X25mm

Khả năng chịu tải:9,8N

Trọng lượng: 55g

XMB25

Hành trình: ± 6 mm

Bề mặt bàn trượt: 25X25mm

Khả năng chịu tải:9,8N

Trọng lượng: 56g

ZMA40

Hành trình: ± 12 mm

Bề mặt bàn trượt: 40X40mm

Khả năng chịu tải:9,8N

Trọng lượng: 100g

ZMB40

Hành trình: ± 12 mm

Bề mặt bàn trượt: 40X40mm

Khả năng chịu tải:9,8N

Trọng lượng: 101g

ZMA60

Hành trình: ± 21mm

Bề mặt bàn trượt: 60X60mm

Khả năng chịu tải:19,6N

Trọng lượng: 250g

ZMB60

Hành trình: ± 21mm

Bề mặt bàn trượt: 60X60mm

Khả năng chịu tải:19,6N

Trọng lượng: 251g

Loại hình chữ nhật

ZMA30-50

Hành trình: ± 17mm

Bề mặt bàn trượt: 30X50mm

Khả năng chịu tải:14,7N

Trọng lượng: 145g

ZMB30-50

Hành trình: ± 17mm

Bề mặt bàn trượt: 30X50mm

Khả năng chịu tải:14,7N

Trọng lượng: 147g

ZMA40-80

Hành trình: ± 32mm

Bề mặt bàn trượt: 40X80mm

Khả năng chịu tải:19,6N

Trọng lượng: 306g

ZMB40-80

Hành trình: ± 32mm

Bề mặt bàn trượt: 40X80mm

Khả năng chịu tải:19,6N

Trọng lượng: 308g

Loại dài thon gọn

ZMA50

Hành trình: ± 15mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:14,7N

Trọng lượng: 95g

ZMA90

Hành trình: ± 35mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:14,7N

Trọng lượng: 122g

ZMA120

Hành trình: ± 50mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:14,7N

Trọng lượng: 142g

ZMA150

Hành trình: ± 65mm

Bề mặt bàn trượt: 25X40mm

Khả năng chịu tải:14,7N

Trọng lượng: 179g

Tương ứng với đặc điểm kỹ thuật đặc biệt

Giá đỡ trục Z có thể được lắp đặt ở phía trước và phía sau cho cả loại hình vuông và hình chữ nhật.

Trong trường hợp lắp giá đỡ trục Z ở mặt sau, EE được thêm vào số thứ tự của tờ PO

Model	Bề mặt bàn trượt（mm	Hành trình(mm)	Độ chính xác Hành trình（μm	Khả năng chịu tải N(kgf)	Số đọc tối thiểu của thang đo (mm)	Trọng lượng(kg)
Độ thẳng	Độ tương đồng trong quá trình vận hành	ZMA	ZMB
ZMA25/ ZMB25	25 × 25	± 6	20	30	9,8(1)	0,1	0,055	0,056
ZMA40/ ZMB40	40 × 40	± 12	30	30	9,8(1)	0,1	0,100	0,101
ZMA60/ ZMB60	60 × 60	± 21	30	30	19,6(2)	0,1	0,250	0,251
ZMA30-50/ ZMB30-50	30 × 50	± 17	30	30	14,7(1,5)	0,1	0,145	0,147
ZMA40-80/ ZMB40-80	40×80	±32	30	30	19,6(2)	0,1	0,306	0,308
ZMA50	25×40	±15	30	30	14,7(1,5)	0,1	–
ZMA90	25×40	±35	30	30	14,7(1,5)	0,1	–
ZMA120	25×40	±50	30	30	14,7(1,5)	0,1	–
ZMA150	25×40	±65	40	40	14,7(1,5)	0,1	–

*Chất liệu: Bộ phận chính của bàn trượt: Hợp kim nhôm, Xử lý bề mặt: Nhôm anodized màu đen satin
