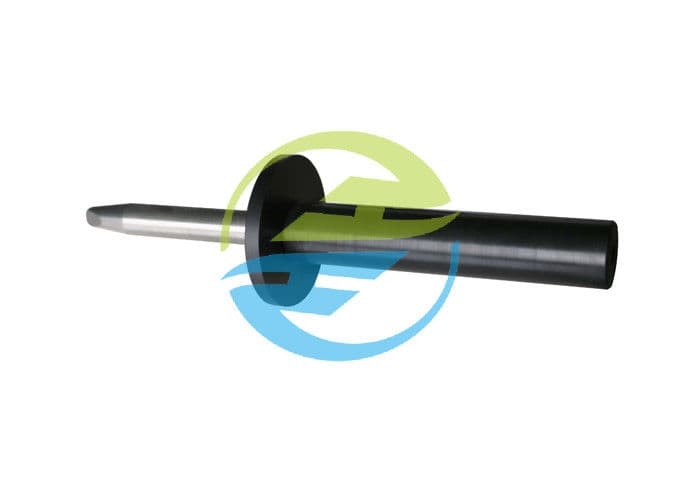

Đầu dò ngón tay thử nghiệm IEC60598 Chiều dài đầu dò thử nghiệm cứng cáp 80mm * Ф12mm / IEC60598 Test Finger Probe Rigid Test Probe Length 80mm* Ф12mm HT-I07 HT-I07T1 HT-I07T2

IEC60598 Kiểm tra đầu dò ngón tay kiểm tra cứng Chiều dài đầu dò 80mm * Ф12mmâ € ‹

Mô tả tiêu chuẩn (IEC60598):

4.13.3

Ngón tay thử nghiệm thẳng không dính liền được sử dụng, có cùng kích thước với ngón tay thử nghiệm tiêu chuẩn được quy định trong IEC 60529. Ngón tay được ấn vào bề mặt với lực 30 N.
Trong quá trình thử nghiệm, các bộ phận kim loại không được chạm vào các bộ phận mang điện.
Sau thử nghiệm, vỏ bọc không được biến dạng quá mức và đèn điện phải tiếp tục đáp ứng các yêu cầu của Mục 11.

Tiêu chuẩn:

Đầu dò ngón tay cứng này phù hợp với yêu cầu tiêu chuẩn của thiết bị IEC61032 hình 7, IEC60884, IEC60598, IEC60335, IEC60065.

Đăng kí:

Nó được sử dụng để xác minh việc bảo vệ con người chống lại việc tiếp cận các bộ phận nguy hiểm và xác minh độ bền cơ học của các lỗ hở trong vỏ bọc hoặc các thanh chắn bên trong.

Mẫu thử nghiệm:

Ổ cắm điện hoặc các thiết bị điện tương tự và các bộ phận mang điện nguy hiểm khác.

Tính năng:

Nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị đầu nối amphenol. Hoặc được sử dụng để kiểm tra khả năng bảo vệ vỏ khi mở lỗ ren M6 ở cuối tay cầm (kết nối với lực kế kéo và đẩy). Có hai loại vỏ có thể được lựa chọn: vỏ nylon (để thử nghiệm chống điện giật) và vỏ thép không gỉ (để kiểm tra độ bền).

Thông số:

Tham số / Mô hình	HT-I07	HT-I07T1	HT-I07T2
Tên	Đầu dò ngón tay cứng	Đầu dò ngón tay cứng với lực 50N	Đầu dò ngón tay cứng với lực 75N
1	20 0 -0,05	20 0 -0,05	20 0 -0,05
2	80 ± 0,2	80 ± 0,2	80 ± 0,2
3	R2Â ± 0,05	R2Â ± 0,05	R2Â ± 0,05
4	S4Â ± 0,05	S4Â ± 0,05	S4Â ± 0,05
5	37o 0 -10â € ™	37o 0 -10â € ™	37o 0 -10â € ™
6	14 o 0 -10â € ™	14 o 0 -10â € ™	14 o 0 -10â € ™
7	Ф12 0 -0,05	Ф12 0 -0,05	Ф12 0 -0,05
số 8	Ф50	Ф50	----
9	5 ± 0,5	5 ± 0,5	----
10	----	Với lực 0-50N	Với lực 0-75N
