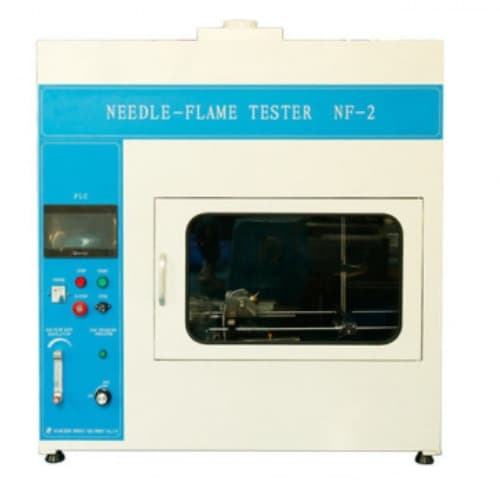

IEC 60695-11-5 Thiết bị kiểm tra tính dễ cháy Kiểm tra ngọn lửa kim / IEC 60695-11-5 Flammability Testing Equipment Needle Flame Test NF-1 NF-2

IEC 60695-11-5 Thiết bị kiểm tra tính dễ cháy Kiểm tra ngọn lửa kim

Tiêu chuẩn:

IEC 60695-11-5 Thử nghiệm nguy hiểm cháy - Phần 11-5: Ngọn lửa thử nghiệm - Phương pháp thử nghiệm ngọn lửa kim - Thiết bị, bố trí thử nghiệm khẳng định và hướng dẫn

Đăng kí:

Tiêu chuẩn này quy định thử nghiệm ngọn lửa hình kim để mô phỏng ảnh hưởng của ngọn lửa nhỏ có thể do các điều kiện sự cố, để đánh giá nguy cơ cháy bằng kỹ thuật mô phỏng. Kết quả của thử nghiệm này có thể được sử dụng như các yếu tố của đánh giá nguy cơ cháy có tính đến tất cả các yếu tố liên quan đến đánh giá về nguy cơ cháy của một mục đích sử dụng cuối cùng cụ thể.

Tóm tắt phương pháp kiểm tra:
Mẫu thử được sắp xếp theo phương thẳng đứng trên giấy lụa. Ngọn lửa khí propan được đưa vào cạnh cũng như bề mặt phẳng. Thời gian cháy, tính dễ cháy và mức độ nghiêm trọng (thời gian tiếp xúc) được xác định cho ứng dụng ngọn lửa này. Thử nghiệm thường được thực hiện trên các bộ phận hoặc các khu vực được chọn của các bộ phận này.

Mẫu thử nghiệm:

Nó được áp dụng cho thiết bị kỹ thuật điện, các cụm và thành phần phụ của nó và cho các vật liệu cách điện rắn hoặc các vật liệu dễ cháy khác.

Các thông số	NF-1	NF-2 (Màn hình cảm ứng)
Điện áp làm việc	220V / 50Hz	220V / 50Hz
Kiểm soát chế độ hoạt động	Điều khiển điện, hoạt động bằng nút bấm	Điều khiển PLC, hoạt động trên màn hình cảm ứng màu 7 inch, với điều khiển từ xa hồng ngoại
Đầu đốt	Lỗ trong 0,5 mm  ± 0,1 mm, đường kính ngoài ¤Ï † 0,9 mm, dài â ‰ ¥ 35 mm, thép không gỉ
Cung cấp khí đốt	Khí butan hoặc khí propan có độ tinh khiết ít nhất 95% (có thể sử dụng gas đóng chai)
Chiều cao của ngọn lửa	12Â ± 1mm có thể điều chỉnh (với máy đo chiều cao ngọn lửa)
Yêu cầu hâm nóng ngọn lửa	Từ 100Â ° Â ± 5 ° C đến 700 ° Â ± 3 ° C, thời gian cho các giá trị tiêu chuẩn trong vòng 23,5SÂ ± 1S
Góc đốt	Nghiêng 45 ° (thử nghiệm) hoặc thẳng đứng (khi điều chỉnh độ cao của ngọn lửa)
Cái mâm	Một lớp giấy lụa (12 ~ 30g / m³) được phủ trên tấm gỗ thông dày 10mm, với khoảng cách 200 ± 5mm bên dưới mẫu thử
Hẹn giờ / đốt cháy bền vững	0-9999X0.1S
Khoảng cách đo nhiệt độ	Khoảng cách giữa tâm trên cùng của đầu đốt và mẫu thử: 8 ± 1mm
Hiệu chuẩn nhiệt độ	Đầu đồng đo nhiệt độ: Φ4 ± 0,01mm, trọng lượng: 0,58 ± 0,01g
	Cặp nhiệt độ Nhiệt độ gốc Omega Ï † 0,5 giáp niken-crom / niken dây nhôm K-Cặp nhiệt độ, khả năng chịu nhiệt độ 1100Â °
	Khoảng cách đo nhiệt độ: 6 ± 0,5mm
Kiểm soát lượng không khí	Chiều cao ngọn lửa có thể được điều chỉnh bằng cách điều chỉnh lưu lượng kế
Quy trình kiểm tra	Điều khiển tự động, xả độc lập
Thắp sáng	Trang bị hệ thống chiếu sáng trong buồng thử nghiệm, có điều khiển
Buồng thử nghiệm và kích thước	> Khối lập phương 0,5, nền đen yogon, có quạt hút, kích thước: 1100 * 550 * 1200mm, trọng lượng: 130kg
