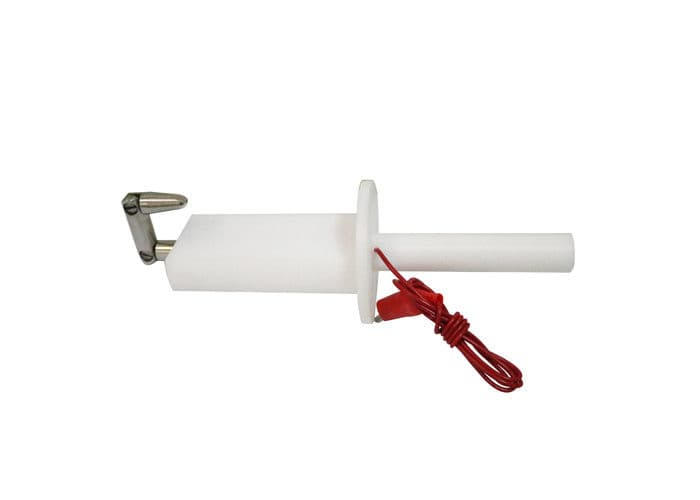

Đầu dò thử nghiệm khớp nối IEC62368 / Chiều dài ngón tay 80mm Đường kính 12mm / IEC62368 Jointed Test Probe / Finger Length 80mm Diameter 12mm HT-I02 HT-I02T

Đầu dò thử nghiệm khớp nối IEC62368 / Chiều dài ngón tay 80mm Đường kính 12mmâ € ‹

Tiêu chuẩn: Phù hợp với IEC 62368-1: 2018 điều 5.3.2, T.3 và Hình V.2, IEC61032 hình 2 đầu dò thử nghiệm B, IEC950 Hình2A, IEC884, IEC335, UL507, EN60529 hình 1, UL1278 hình 8.4 và v.v.

Mô tả tiêu chuẩn:

IEC62368-1

T.3 Kiểm tra lực ổn định, 30 N
Thử nghiệm được tiến hành bằng phiên bản thẳng không có vỏ bọc của đầu dò thử nghiệm áp dụng của Hình V.1 hoặc Hình V.2, được đặt với lực 30 N ± 3 N trong thời gian ngắn khoảng 5 s.

Ứng dụng: Đầu dò này nhằm xác minh khả năng bảo vệ cơ bản chống lại việc tiếp cận các bộ phận nguy hiểm. Nó cũng được sử dụng để xác minh khả năng bảo vệ chống lại việc truy cập bằng ngón tay.

Mẫu thử nghiệm: Thiết bị công nghệ âm thanh / video, thông tin và truyền thông.

Tính năng: Đầu dò ngón tay thử nghiệm này bao gồm dito, ngón tay, đế và tay cầm cách nhiệt mô phỏng các đặc điểm của bàn tay người. Nó có hai khớp có thể di chuyển được, có thể cong ở góc 90 °. Có thể tùy chỉnh: nó có thể được sử dụng để kiểm tra chống điện giật khi được trang bị phích cắm chuối có thể cắm được và đầu nối amphenol ở cuối tay cầm, hoặc được sử dụng để thử nghiệm bảo vệ vỏ bọc khi mở lỗ ren của M6 ở cuối tay cầm (kết nối với kéo và lực kế đẩy).

Người mẫu	HT-I02	HT-I02T
Tên	Ngón tay kiểm tra tiêu chuẩn	Ngón tay thử tiêu chuẩn có lực
Phần 1	30 ± 0,2	30 ± 0,2
Phần 2	60 ± 0,2	60 ± 0,2
Chiều dài ngón tay	80 ± 0,2	80 ± 0,2
Ngón tay chạm vào vách ngăn	180 ± 0,2	180 ± 0,2
Hình trụ	R2Â ± 0,05	R2Â ± 0,05
Hình cầu	R4Â ± 0,05	R4Â ± 0,05
Góc cắt vát đầu ngón tay	37 o 0 -10â € ²	37 o 0 -10â € ²
Côn đầu ngón tay	14 o 0 -10â € ²	14 o 0 -10â € ²
Kiểm tra đường kính ngón tay	Ф12 0 -0,05	Ф12 0 -0,05
Đường kính phần AA	Ф50	Ф50
Chiều rộng phần AA	20 ± 0,2	20 ± 0,2
Đường kính vách ngăn	Ф75 ± 0,2	Ф75 ± 0,2
Độ dày vách ngăn	5 ± 0,5	5 ± 0,5
Lực lượng	----	Với lực 10N, 20N, 30N
