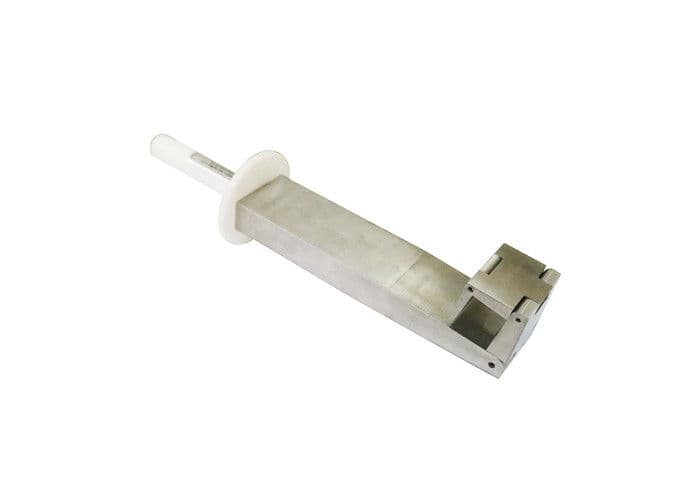

IEC 62368-1 Hình V4 Đầu dò ngón tay thử nghiệm Đầu dò nêm để thử nghiệm máy hủy tài liệu / IEC 62368-1 Figure V4 Test Finger Probe Wedge Probe For Testing Document Shredders HT-U14

IEC 62368-1 Hình V4 Đầu dò ngón tay thử nghiệm Đầu dò nêm để thử nghiệm máy hủy tài liệu

Mô tả tiêu chuẩn (IEC 62368-1 8.5.4.2.4): Thiết bị phá hủy phương tiện được thử nghiệm với đầu dò hình nêm của Hình V.4 được đặt theo hướng bất kỳ liên quan đến lỗ mở:
â 'với lực đến 45 N đối với thiết bị loại cắt dải; và
∠'với một lực đến 90 N đối với thiết bị kiểu cắt ngang.
CHÚ THÍCH: Các thiết bị phá hủy phương tiện thường được xác định là loại cắt dải hoặc loại cắt chéo. Một thiết bị hủy phương tiện cắt theo dải sẽ cắt phương tiện thành các dải dài bằng cách sử dụng cơ chế băm nhỏ dựa trên động cơ. Một thiết bị phá hủy phương tiện cắt ngang sẽ cắt nhỏ phương tiện theo hai cách trở lên thành các hạt nhỏ, Test Finger Probe
y tế sử dụng một động cơ mạnh hơn và cơ chế băm nhỏ phức tạp hơn.
Bất kỳ vỏ bọc hoặc bảo vệ nào có thể được tháo hoặc mở bởi một người bình thường hoặc một người được hướng dẫn sẽ được tháo hoặc mở trước khi áp dụng các đầu dò.

Tiêu chuẩn: IEC 62368-1 Hình V.4, UL60950 hình NAF.2 và NAF.3, IEC 60950-1 Hình NAF.2 (S5366) và NAF.3 (S5370) cũng như BS 60950.1108 / 260 / CD và v.v. Ứng dụng: Nó được sử dụng để kiểm tra xem người ta có thể chạm vào các bộ phận nguy hiểm của máy hủy tài liệu hay không.

Mẫu thử nghiệm: Máy hủy giấy

Tính năng: Tay cầm nylon + đầu dò, được sản xuất theo hình tiêu chuẩn.

Thông số:

Dung sai trên các kích thước tuyến tính không có dung sai cụ thể:
â ‰ ¤ 25 mm: Â ± 0,1 3 mm
> 25 mm: Â ± 0,3 mm

CHÚ THÍCH: Độ dày của đầu dò thay đổi tuyến tính, với sự thay đổi độ dốc tại các điểm sau dọc theo đầu dò:

Khoảng cách từ đầu thăm dò mm	Độ dày đầu dò mm
0	2
12	4
180	24
