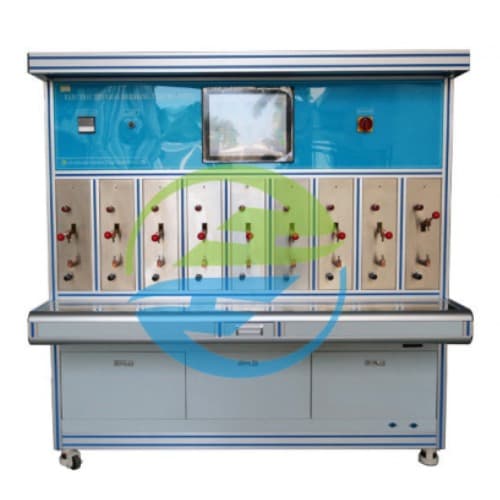

IEC 60898-1 Thử nghiệm kiểm tra thiết bị điện Thử nghiệm kiểm tra đặc tính cắt đứt / IEC 60898-1 Electrical Appliance Tester Circuit Breaker Tripping Characteristic Test HC-YST01

IEC 60898-1 Thử nghiệm kiểm tra thiết bị điện Máy cắt thử nghiệm kiểm tra đặc tính

Tiêu chuẩn: IEC 60898-1 điều (8.6, 9.10) thử nghiệm các thử nghiệm về đặc tính dòng thời gian của máy cắt.

Ứng dụng: Thiết bị này nhằm kiểm tra các đặc tính dòng thời gian của bộ ngắt mạch.

Mẫu thử nghiệm: Bộ ngắt mạch bảo vệ quá dòng cho các công trình lắp đặt tương tự và hộ gia đình.

Tính năng: Thiết bị này có phần mềm giám sát và điều khiển đặc biệt, có thể được điều khiển hoàn toàn tự động bằng cách sử dụng máy tính pc.

Các thông số chính :

Hệ thống điều khiển: màn hình cảm ứng và máy tính vi mạch đơn chip công nghiệp tốc độ cao 32 bit nhúng

Công suất thiết bị: 8 kênh, mỗi kênh 2kVA, tổng cộng 16KVA;

Đường kính cáp đầu vào: â ‰ ¥ 10mm

Theo tiêu chuẩn, khi thử nghiệm nhiều dòng liên tục trong 2 đến 8 giờ, bội số tối đa không vượt quá 3In, và ruột dẫn không đổi màu.

Dải dòng điện đầu ra 100 loại 1A～300A, độ méo dạng sóng sin <5% (liên quan đến nguồn điện đầu vào);

Tỷ lệ biến dòng 100 loại là 300 / 5A, độ chính xác 0,2;

Nguồn khí đầu vào: 0,6 ~ 0,8Mpa, đường kính ống Q6;

Phạm vi thời gian: 1s ~ 9H59M59s, độ phân giải 1s;

Điện trở cách điện của thiết bị: â ‰ ¥ 5MÎ ©;

Sai số hệ thống: â ‰ ¤Â ± 2%;

Kiểm tra hiện tại: â ‰ ¤Â ± 1%

Phạm vi dao động: â ‰ ¤Â ± 1%;

Kiểm tra cố định: 8 bộ;

Màn hình hiển thị: hiện tại, thời gian;

Chiều cao của bàn làm việc là 850mm, cấu trúc hợp kim nhôm xử lý, loại hoạt động kép cố định, cấu trúc có thể tháo rời bàn làm việc;

thiết bị cho quá trình kết cấu hợp kim nhôm, kích thước bên ngoài của 1800 * 1100 * 1700, hợp kim nhôm cho 40 Ã- 80, sự xuất hiện của màu sắc là màu trắng;

Điện áp cung cấp thiết bị: 220V Â ± 5%, 50Hz;

Giao diện Truyền thông: RS232;

Máy tính chủ: phần mềm giám sát và điều khiển đặc biệt, phần cứng máy tính sử dụng máy tính thương hiệu Dell

Hệ thống điều khiển	màn hình cảm ứng và máy tính vi mạch đơn chip công nghiệp tốc độ cao 32 bit nhúng
Công suất thiết bị	8 kênh, mỗi kênh 2kVA, tổng cộng 16KVA
Đường kính cáp đầu vào	â ‰ ¥ 10mm
Nguồn khí đầu vào	0,6 ~ 0,8Mpa, đường kính ống Q6
Khoảng thời gian	1 giây ~ 9H59M59 giây, độ phân giải 1 giây
Khả năng cách điện của thiết bị	â ‰ ¥ 5 triệu ©
Lỗi hệ thống	â ‰ ¤Â ± 2%
Kiểm tra hiện tại	â ‰ ¤Â ± 1%
Phạm vi dao động	â ‰ ¤Â ± 1%
Kiểm tra cố định	8 bộ
Màn hình hiển thị	thời điểm hiện tại
Chiều cao của bàn làm việc	850mm
kích thước	1800 * 1100 * 1700mm
Điện áp cung cấp thiết bị	220V Â ± 5%, 50Hz
Phương thức giao tiếp	RS232
