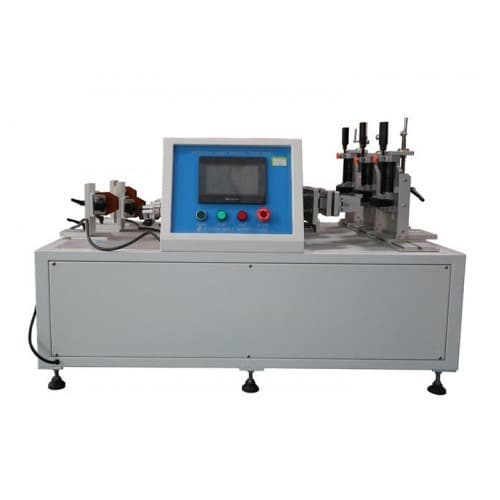

PLC IEC61058-1 Bộ kiểm tra ổ cắm công tắc để kiểm tra độ bền 6 cổng tải Model H9914 H9914A H9914B H9914C / PLC IEC61058-1 Switch Plug Socket Tester For Endurance Test 6 Load Ports Model H991

IEC61058-1 Thiết bị kiểm tra ổ cắm chuyển đổi để kiểm tra độ bền / 6 cổng tải / Điều khiển PLC

Tiêu chuẩn: IEC 60884-1 2013 điều khoản 20, 21, CISPR 14-1, IEC 61058-1, IEC60669-1, v.v.

Ứng dụng: Thiết bị này được sử dụng cho công tắc, phích cắm và ổ cắm điện cố định gia dụng và tương tự, bộ ghép nối để kiểm tra khả năng bật-tắt, khả năng ngắt và kiểm tra tuổi thọ hoạt động bình thường. Để xác minh xem công tắc, phích cắm hoặc ổ cắm có thể chịu được sử dụng bình thường hay không, mọi hư hỏng cơ học hoặc hỏng hóc về điện trong hoạt động bình thường, bất kỳ hiện tượng bám dính tiếp xúc nào hoặc hiện tượng đóng hoặc ngắt kết nối trong thời gian dài, để kiểm tra xem có bị mài mòn quá mức hoặc các hậu quả có hại khác hay không.

Mẫu thử nghiệm: Công tắc, phích cắm, ổ cắm, bộ ghép nối cho mục đích gia dụng hoặc tương tự

Tính năng: Sử dụng khung hợp kim nhôm, tấm làm kín bằng thép không gỉ, được điều khiển bởi động cơ servo, trục vít bi chính xác và bộ truyền động đai đồng bộ, hoạt động trên màn hình cảm ứng màu 7 inch và chức năng hiển thị kỹ thuật số mạnh mẽ, hệ thống điều khiển PLC. Có thể thực hiện kiểm tra thang máy đối với công tắc nút, công tắc bật tắt, công tắc điều chỉnh, công tắc xoay, phích cắm và ổ cắm. Với hệ thống điều khiển tương ứng, có thể thực hiện kiểm tra tải có tải (điện trở, cảm ứng và điện dung). Đặt trước thời gian thử nghiệm, thời gian dòng điện dẫn (thời gian mở), tốc độ thử nghiệm, chuyến đi thử nghiệm và góc quay (lên đến 15 góc). Với chức năng hiển thị hiện tại, có thể hiển thị dòng điện dẫn.

Người mẫu	H9914	H9914A	H9914B	H9914C
Nguồn cấp	AC 220VÂ ± 10% 50Hz
Giao diện hoạt động	Màn hình cảm ứng LCD màu 7 inch
Chế độ ổ đĩa	động cơ servo + trục vít bi / đai thời gian hoặc khí nén
Hệ thống điều khiển	Điều khiển PLC
Nhà ga	6 Trạm: 3 trạm lót; 3 đài quay. Kiểm soát đồng bộ hóa	2 ga lót. Kiểm soát đồng bộ hóa	2 Trạm: 1 ga lót; 1 đài quay. Kiểm soát độc lập	3 trạm, khí nén. Kiểm soát độc lập
Mẫu thử nghiệm	Công tắc nút, công tắc điều chỉnh, công tắc bật tắt, công tắc xoay, phích cắm và ổ cắm	Công tắc nút, công tắc điều chỉnh, công tắc bật tắt, phích cắm và ổ cắm	Công tắc nút, công tắc điều chỉnh, công tắc bật tắt, công tắc xoay, phích cắm và ổ cắm	Công tắc nút, phích cắm và ổ cắm
Thời gian kiểm tra	0-999999, cài đặt trước	0-999999, cài đặt trước	0-999999, cài đặt trước	0-999999, cài đặt trước
Kết nối thời gian	0-99,9 giây, cài đặt trước	0-99,9 giây, cài đặt trước	0-99,9 giây, cài đặt trước	0-99,9 giây, cài đặt trước
Đột quỵ lót	0-100mm, cài đặt trước	0-100mm, cài đặt trước	0-100mm, cài đặt trước	100mm
Xoay góc	0-360Â °, cài đặt trước	-	0-360Â °, cài đặt trước	-
Bài kiểm tra tốc độ	15 lần mỗi phút 7,5 lần mỗi phút 30 lần mỗi phút	15 lần mỗi phút 7,5 lần mỗi phút 30 lần mỗi phút	15 lần mỗi phút 7,5 lần mỗi phút 30 lần mỗi phút	15 lần mỗi phút 7,5 lần mỗi phút 30 lần mỗi phút
Kẹp	Kẹp ba trục XYZ	Kẹp ba trục XYZ	Kẹp ba trục XYZ	Kẹp ba trục XYZ
Cơ chế kiểm tra (đa)	Thanh đẩy công tắc nút, cơ chế chuyển đổi chuyển đổi, cơ chế ròng rọc chuyển mạch	Thanh đẩy công tắc nút, cơ chế chuyển đổi chuyển đổi, cơ chế ròng rọc chuyển mạch	Thanh đẩy công tắc nút, cơ chế chuyển đổi chuyển đổi, cơ chế ròng rọc chuyển mạch	Thanh đẩy công tắc nút
Tải các cổng	6 cổng	2 cổng	2 cổng	3 cổng
Kích thước Trọng lượng	WDH = 1090 * 800 * 700mm 147kg	WDH = 880 * 680 * 700mm 80kg	WDH = 880 * 680 * 700mm 80kg	WDH = 880 * 680 * 700mm 80kg
