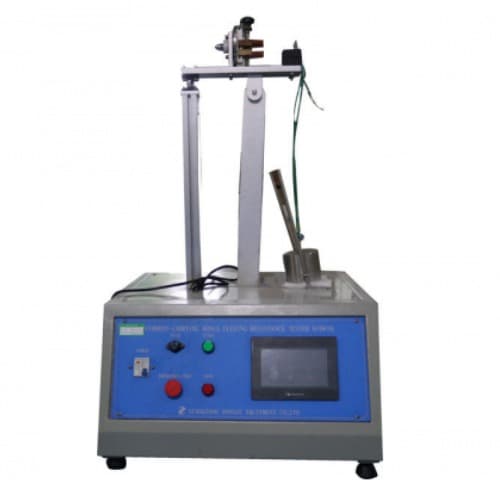

Màn hình cảm ứng Ống dẫn hiện tại Máy đo điện trở uốn với 1 trạm / Touch Screen Current-Carrying Hoses Flexing Resistance Tester With 1 Station HJ0616

IEC60335-2-2 Máy kiểm tra thiết bị điện Ống dẫn hiện tại Máy kiểm tra điện trở uốn với 1 trạm

Tiêu chuẩn

Thiết bị này đáp ứng tiêu chuẩn của IEC60335-2-2, điều 21.103 hình 102.

Đăng kí

Thích hợp cho máy kiểm tra độ bền uốn của ống mang dòng điện.

Mẫu thử nghiệm

Ống máy hút bụi, ống hút nước làm sạch, ống nước máy giặt.

Tính năng

Phần cuối của ống được thiết kế để kết nối với đầu làm sạch có động cơ được gắn vào tay quay của thiết bị thử nghiệm được thể hiện trên Hình 102. Khoảng cách giữa trục quay của tay và điểm mà ống đi vào bộ phận cứng là 300mm ± 5mm. Cánh tay có thể được nâng lên khỏi vị trí nằm ngang một góc 40 ° ± 1 °. Một khối lượng 5 kg được treo ở đầu kia của ống hoặc từ một điểm thuận tiện dọc theo ống sao cho khi cánh tay ở vị trí nằm ngang, khối lượng được đỡ và không có lực căng trên ống.

Khối lượng trượt trên một tấm nghiêng sao cho độ lệch lớn nhất của ống mềm là 3 °. Cánh tay nâng lên và hạ xuống nhờ tay quay quay với tốc độ 10 ± 1 vòng / phút.

Thử nghiệm được thực hiện trong 2500 vòng quay của tay quay, sau đó đầu cố định của ống được quay 90 ° và thử nghiệm tiếp tục trong 2500 vòng quay tiếp theo. Thử nghiệm được lặp lại ở mỗi vị trí trong số hai vị trí 90 ° còn lại.

Thông số

Nguồn cấp	AC220V 50Hz.
Kiểm soát và vận hành	Điều khiển điện thông minh PLC, hoạt động trên màn hình cảm ứng
Trạm làm việc	1 trạm
Tốc độ uốn	10r / phút (đó là 60 ° / s), có thể được cài đặt trước
Góc uốn	40 ° ± 1 °, có thể được cài đặt trước
Khối lượng	5 kg
Chiều dài cánh tay đu	300mm ± 50mm
Thời gian kiểm tra	0-999999 lần, có thể được cài đặt trước
Tấm kim loại nghiêng	Khối lượng trượt trên một tấm nghiêng sao cho độ lệch lớn nhất của ống là 3 °
Kích thước và trọng lượng	1000 × 500 × 1100mm, 100kg

Hình ảnh để tham khảo
