Máy rửa bát Hệ thống dây nội bộ Trạm đơn Bộ kiểm tra linh hoạt Điện áp tải IEC60335 có thể điều chỉnh / Dishwasher Internal Wiring Single Station Flexible Tester Load Voltage IEC60335 Adjus

IEC60335-2-5 Máy rửa bát Hệ thống dây nội bộ Điều khiển PLC Trạm đơn Bộ kiểm tra linh hoạt với điện áp tải có thể điều chỉnh

Thông tin sản phẩm

Máy thử được thiết kế và sản xuất theo tiêu chuẩn IEC 60335-2-5 cho các thiết bị điện gia dụng và tương tự - an toàn: phần 2-5: các yêu cầu cụ thể đối với máy rửa bát, điều 23.3; EN 60335-2-7 khoản 23.3; IEC 60335-1 điều 23.3, Nó được sử dụng để thử nghiệm xem hệ thống dây điện bên trong của cửa máy rửa bát có đủ khả năng chịu uốn dưới tác động của cửa đóng mở lặp lại hay không, hoặc liệu lớp bảo vệ có đủ để chống lại sự can thiệp của chuyển động tương đối hay không. của các thành phần khác mà không bị hư hỏng để xác minh độ tin cậy của hệ thống dây điện bên trong; Được sử dụng để hỗ trợ các thử nghiệm khác đối với các hành động đóng và mở cửa lặp đi lặp lại.

Nguyên tắc kiểm tra

Chương trình đã chỉnh sửa được sử dụng để điều khiển cánh tay robot được điều khiển bởi động cơ để dẫn động cửa hoặc nắp được hút chân không chuyển động qua lại ở một tốc độ nhất định, từ đó xác minh độ tin cậy của hệ thống dây điện bên trong.

Mẫu thử nghiệm

Máy rửa bát điện, (một pha ≦ 250V), Kích thước mẫu tối đa cho phép WDH = 600 * 600 * 850mm

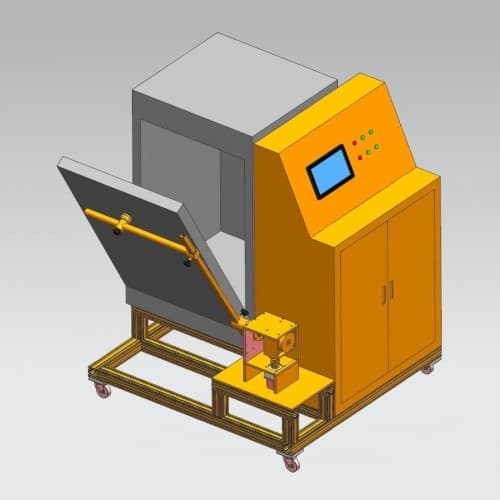

Kết cấu

Thiết bị gồm tủ điện điều khiển (bao gồm cả bộ điều chỉnh điện áp phụ tải), khung và cánh tay rô bốt gắn trên khung.

Kích thước thiết bị: khoảng: 1500 × 1300 × 1300 (mm) W × D × H

Trọng lượng thiết bị: 180kg

Thông số hiệu suất:

Trạm kiểm tra	Trạm đơn
Chế độ điều khiển điện	Điều khiển lập trình PLC, màn hình cảm ứng LCD màu 7 inch
Chế độ lái	Động cơ servo
Phương pháp kẹp mẫu	Khung nhôm định vị, định vị vít điều chỉnh cơ khí
Cánh tay robot và kết nối cửa	Cốc hút chân không
Tốc độ đóng / mở cửa	0-360 ° / s, có thể được cài đặt trước
Góc đóng / mở cửa	0-100 °, có thể được cài đặt trước
Tỷ lệ linh hoạt	30 mỗi phút, có thể được cài đặt trước
Thời gian kiểm tra	0-999999 lần, có thể được cài đặt trước và hiển thị
Báo thức	Báo động mất điện và ghi lại thời gian kiểm tra hiện tại
Tải điện áp	AC 0-250V, có thể điều chỉnh; cổng DC bên ngoài
Cơ chế hoạt động phụ trợ	Cơ chế bắt đầu khóa cửa máy rửa bát
Thiết bị bảo vệ an toàn
Quyền lực	Bảo vệ rò rỉ, bảo vệ quá tải và ngắn mạch
Động cơ	Bảo vệ quá tải và ngắn mạch

Môi trường sử dụng

Nguồn cung cấp: AC220V ± 10% / 50-60Hz, công suất 6KW

Nguồn khí: khí nén 0,5-0,7MPa

Nơi sử dụng: áp suất khí quyển 80 ~ 106kpa; nhiệt độ môi trường xung quanh 5 ~ 40 ° C; độ ẩm tương đối (20 ~ 80)% RH; Không rung lắc mạnh, rung động, không nhiễu điện từ, không bụi, không khí nổ và ăn mòn, tản nhiệt tốt.
