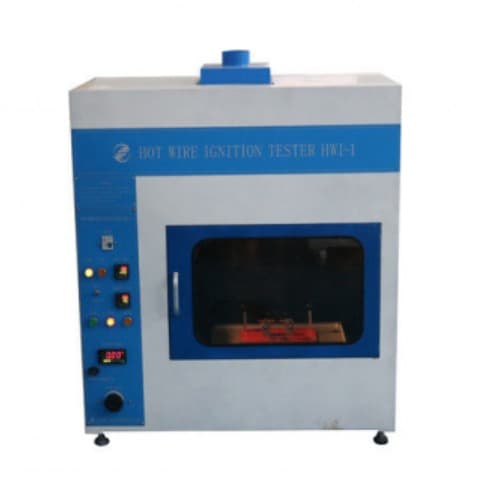

Vật liệu thiết bị gia dụng Thiết bị kiểm tra khí thải độc lập Đánh lửa với điều khiển điện / Household Appliance Materials Hot Wire Ignition Independent Exhaust Tester With Electrical Contro

Vật liệu thiết bị gia dụng Thiết bị kiểm tra khí thải độc lập Đánh lửa với điều khiển điện

Giới thiệu sản phẩm

Thiết bị thử đánh lửa bằng dây nóng được thiết kế và sản xuất theo các yêu cầu của "Phương pháp thử đánh lửa bằng dây phát sáng" trong các tiêu chuẩn liên quan. Nó phù hợp để kiểm tra rủi ro bắt lửa của các sản phẩm điện và điện tử và thiết bị gia dụng, đồng thời mô phỏng các nguồn nhiệt như linh kiện nóng hoặc điện trở quá tải. Ứng suất nhiệt do nguồn đánh lửa gây ra trong thời gian ngắn được các chi cục kiểm tra chất lượng và các xí nghiệp liên quan các cấp áp dụng để kiểm tra khả năng chịu lửa.

Thiết bị sử dụng cấu trúc thép không gỉ, màn hình hiển thị công cụ kỹ thuật số, hoạt động thuận tiện và hiệu suất ổn định. Sau khi mẫu đạt đến thời gian nóng đặt trước, thiết bị tự động ngừng hoạt động, thiết bị bảo vệ tự động cấp nguồn và chức năng bảo vệ tự động giới hạn trên của công suất đầu ra.

Máy cuộn được thiết kế theo tiêu chuẩn IEC60695-2-20 có thể cắt chính xác hình dạng của dây nóng theo yêu cầu của tiêu chuẩn, và hoạt động rất đơn giản.

Thông số

Điện áp làm việc	220V / 50Hz
Kiểm soát chế độ hoạt động	Điều khiển điện, hoạt động bằng nút bấm
Cuộn dây nóng	ф0,5mm, Ni80 / Cr20, chiều dài: 250mm ± 5mm, điện trở lạnh 5,28Ω / m
Khoảng cách giữ ấm	250mm
Khoảng cách và chiều cao của ngăn chứa mẫu	70mm, chiều cao: 60mm (khoảng cách giữa bề mặt giá đỡ đến bề mặt khay)
Lực căng dây quấn và khoảng cách của nó	5,4N ± 0,05N, 6,35mm ± 0. 5mm (trong vòng 31,5mm ± 0,5mm, chu kỳ cuộn 5, tiêu chuẩn quốc gia là 6mm)
Thời gian ủ và công suất	8 giây ～ 12 giây (có thể đặt trước màn hình kỹ thuật số 1 giây ～ 999,9 giây), 0,26W / mm ± 4% (màn hình kỹ thuật số có thể điều chỉnh được)
Kiểm tra thời gian và điện năng	120 giây (có thể cài đặt trước màn hình kỹ thuật số 1 giây ～ 999,9 giây), 0,26W / mm ± 4% (màn hình kỹ thuật số có thể điều chỉnh được)
Kích thước mẫu	L × W × H: (125 ± 5mm) × (13,0 ± 0,5mm) × (0,75 + 0,075 0mm, 1,5 + 0,15 0mm, 3 + 0,3 0mm) [tiêu chuẩn quốc gia là 0,75 ± 0,1 mm, 1,5 ± 0,1 mm, 3 ± 0,2 mm]
Quy trình kiểm tra	Điều khiển tự động, xả độc lập
Thắp sáng	Trang bị hệ thống chiếu sáng trong buồng thử nghiệm, có điều khiển
Buồng thử nghiệm và kích thước	> 0,5³, nền đen mờ, có quạt hút, kích thước: 1100 * 550 * 1200mm, 130kg

Các bước vận hành

Làm nóng sơ bộ thiết bị: Khi bật nguồn, đồng hồ đo công suất sưởi sẽ hiển thị các thông số công suất âm và dương. Nguyên nhân là do bộ phát điện bên trong bị nóng trước. Sau 15 phút, hệ thống sẽ ổn định và đồng hồ đo điện sẽ hiển thị Công việc thử nghiệm chỉ có thể được thực hiện với giá trị bằng không hoặc giá trị nhỏ nhất.

Xử lý sơ bộ dây sưởi:

a) Đặt thời gian tiền xử lý dây nóng và chọn “Khởi động”.

b) Lấy dây đốt nóng có chiều dài thích hợp và lắp vào vị trí đốt nóng sơ bộ của vật cố định.

LƯU Ý: Chiều dài khoảng 400mm để dễ dàng cuộn dây.

Lắp dây nóng vào mẫu

Rộng rộng hơn để quấn dây gia nhiệt đã được xử lý trước và làm nguội trên mẫu.

4. kiểm tra thông thường:

Cài đặt mẫu quấn quanh dây nóng trên bộ cố định.

Đặt thời gian kiểm tra, chọn “Test TEST”, nhấn nút “Start” để điều chỉnh đến công suất kiểm tra cần thiết. Khi đạt đến thời gian cài đặt hoặc công suất đầu ra quá lớn, thiết bị sẽ tự động dừng.
