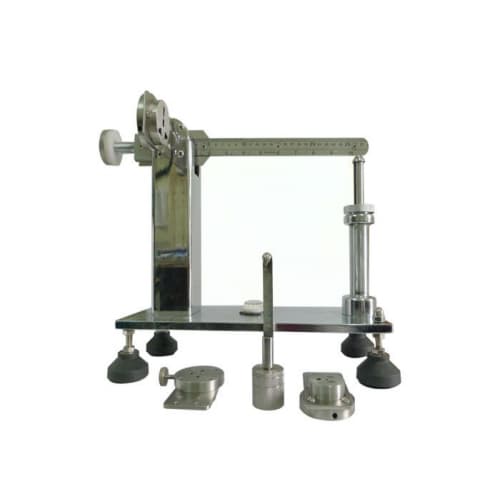

IEC60065 Hình 11 Thiết bị kiểm tra ổ cắm kiểu Châu Âu / UL / IEC60065 Figure 11 European / UL Plug Socket Tester SOB-1

IEC60065 Hình 11 Cân bằng mô-men xoắn của ổ cắm-ổ cắm

Máy kiểm tra mô-men xoắn phích cắm HT phù hợp với tiêu chuẩn của IEC60065 hình 11. Nó được sử dụng để kiểm tra xem liệu ứng suất cơ học xảy ra khi Thiết bị cắm điện trực tiếp có chân phích cắm thường cắm vào ổ cắm có nằm trong phạm vi yêu cầu hay không.

Một thiết bị được cung cấp với các chân được thiết kế để đưa vào các ổ cắm cố định không được gây căng thẳng quá mức cho các ổ cắm này.
Cánh tay cân bằng của thiết bị thử nghiệm quay quanh trục nằm ngang qua đường tâm của các ống tiếp xúc của ổ cắm ở khoảng cách 8 mm sau mặt tiếp xúc của ổ cắm.
Với thiết bị không khớp, tay cân bằng ở trạng thái cân bằng, mặt khớp của ổ cắm ở vị trí thẳng đứng.
Sau khi thiết bị được lắp vào, mô-men xoắn tác dụng lên ổ cắm để duy trì mặt tiếp giáp của nó trong mặt phẳng thẳng đứng được xác định bởi vị trí của quả nặng trên tay cân bằng. Mômen xoắn không được vượt quá 0,25 Nm.

trọng lượng	2,5N * 1, 1N * 1
Phích cắm	Phích cắm UL * 1, phích cắm Châu Âu * 1, phích cắm đa năng * 1
Phù hợp với tiêu chuẩn	IEC60884, VDE0620, IEC60598, IEC60065Fig11
Cánh tay lực lượng	0-200mm
Khoảng cách từ bề mặt tiếp xúc và trục của bề mặt	8mm
