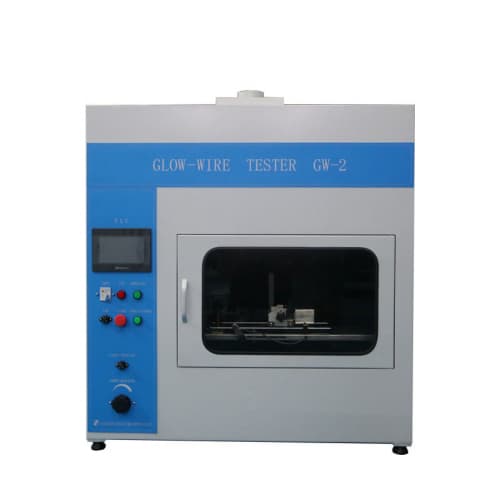

IEC60695-2-10 Thiết bị kiểm tra IEC Bộ kiểm tra dây phát sáng Điều khiển PLC để kiểm tra nguy cơ cháy với điều khiển từ xa hồng ngoại / IEC60695-2-10 IEC Test Equipment Glow Wire Tester PLC

IEC60695-2-10 Thiết bị kiểm tra IEC Bộ kiểm tra dây phát sáng Điều khiển PLC để kiểm tra nguy cơ cháy với điều khiển từ xa hồng ngoại

Tiêu chuẩn

IEC60695-2-10, IEC60695-2-11, IEC60695-2-12, IEC60695-2-13, UL746A.

Đăng kí

Thiết bị này mô phỏng thử nghiệm ứng suất nhiệt của bộ phận phát sáng hoặc nguồn nhiệt như khả năng chống quá tải hoặc nguồn đánh lửa được gây ra trong thời gian ngắn. Nó thích hợp cho các sản phẩm điện và điện tử, thiết bị gia dụng và các vật liệu khác để kiểm tra mức độ nguy hiểm cháy nổ. Nó cũng được sử dụng trong thử nghiệm ngọn lửa nguồn không bắt lửa để kiểm tra nhiệt độ bắt đầu và chỉ số dễ cháy của dây tóc phát sáng liên quan.

Mẫu thử nghiệm

Thiết bị điện và các thành phần và bộ phận của nó, vật liệu cách điện rắn và các vật liệu rắn dễ cháy khác.

Tính năng

Nguyên tắc thử nghiệm: dây tóc phát sáng có chất liệu và hình dạng theo yêu cầu (Ni77 / Cr20) được nung nóng đến nhiệt độ thử nghiệm là 550 ℃ 960 ℃ trong 1 phút bằng cách sử dụng máy thử dây phát sáng với dòng điện lớn. Sau đó, sử dụng áp suất cần thiết (0,95N) đốt mẫu thử theo phương thẳng đứng trong 30s. Bằng cách quan sát xem mẫu thử và vật dụng trên giường có bắt lửa hoặc thời gian cháy hay không, người sử dụng có thể phán đoán mức độ nguy hiểm bắt lửa của các sản phẩm điện và điện tử. Nó được sử dụng cho thử nghiệm đánh lửa, thử nghiệm nhiệt độ bắt lửa (GWIT), thử nghiệm khả năng bắt lửa và thử nghiệm chỉ số dễ cháy (GWFI) của vật liệu cách điện rắn và vật liệu dễ cháy khác.

Thông số

Các thông số	GW-2 (Màn hình cảm ứng)
Điện áp làm việc	220V / 50Hz
Kiểm soát chế độ hoạt động	Điều khiển PLC, màn hình cảm ứng màu 7 inch hoạt động, với điều khiển từ xa hồng ngoại
Điều khiển từ xa	điều khiển từ xa hồng ngoại bên ngoài tủ vận hành thiết bị khi cửa đóng
Phát hiện ngọn lửa	Cảm biến ngọn lửa cho biết bắt đầu / ngừng đốt
Dữ liệu thử nghiệm	20 dữ liệu thử nghiệm được lưu trữ trong PLC
Dây tóc phát sáng	Ф4mm ± 0.04mm (> 77% Ni / 20 ± 1% Cr) hình dạng vòng tiêu chuẩn đặc biệt, đứng ngang
Áp lực mẫu lên dây tóc phát sáng	0,95N ± 0,1N
Độ sâu tối đa của hệ thống sưởi	7mm ± 0,5mm
Tốc độ di chuyển mẫu	10mm / s ~ 25mm / s
Hiệu chuẩn nhiệt độ	Nhiệt độ hiệu chuẩn: 960 ° ± 10 ° C, dây nóng bằng điện gia nhiệt
	Cặp nhiệt điện: RS nhập khẩu 1mm giáp niken-crom / niken / niken nhôm K-Cặp nhiệt điện, khả năng chịu nhiệt độ 1100 °
	Lá bạc: độ tinh khiết 99,8%, kích thước: 4mm², độ dày: 0,06mm
Cái mâm	Một lớp giấy lụa (12 ~ 30g / m³) được phủ trên tấm gỗ thông dày 10mm, với khoảng cách 200 ± 5mm bên dưới mẫu thử
Phòng kiểm tra	Hình khối> 0,5, khoảng cách mẫu từ bên trong hộp lớn hơn 100mm, nền đen yogon, độ rọi nền ≤ 20Lx, có quạt hút
Thời gian kiểm tra	30 giây ± 1 giây
Quy trình kiểm tra	Mẫu thử nghiệm được điều khiển bởi ô tô và chạy tự động, ô tô sẽ tự động quay trở lại sau khi dây phát sáng vào mẫu thử nghiệm là 7mm
Thắp sáng	Trang bị hệ thống chiếu sáng trong buồng thử nghiệm, có điều khiển
Kích thước	1100 * 550 * 1200mm, 140kg
