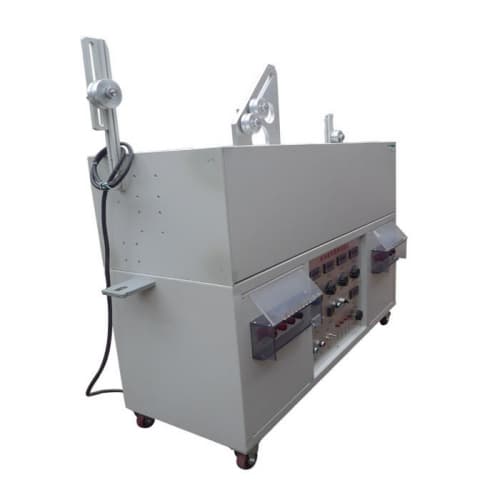

Thiết bị kiểm tra cáp linh hoạt điện áp cao Máy kiểm tra uốn cong AC 380V / 50HZ / High Voltage Flexible Cable Testing Equipment Flexing Tester AC 380V / 50HZ FCF-1

Thiết bị kiểm tra cáp linh hoạt điện áp cao Máy kiểm tra uốn cong AC 380V / 50HZ

Máy thử cáp này được thiết kế và sản xuất phù hợp với yêu cầu tiêu chuẩn của IEC60245.2 điều 22.7. Nó được sử dụng để kiểm tra độ bền cơ học của cáp mềm đã hoàn thành. Thử nghiệm này không áp dụng cho cáp mềm có lõi có tiết diện danh nghĩa lớn hơn 4mm2 và cáp có nhiều hơn 18 lõi xếp thành nhiều hơn hai lớp đồng tâm.

Máy thử cáp này bao gồm vật mang C (xem Hình 1 của IEC60245-2), hệ thống truyền động cho vật mang và bốn ròng rọc cho mỗi mẫu cáp cần thử nghiệm. Vật mang C đỡ hai ròng rọc A và B có cùng đường kính. Hai ròng rọc cố định, ở hai đầu của thiết bị, có thể có đường kính khác với ròng rọc A và B, nhưng cả bốn ròng rọc phải được bố trí sao cho mẫu nằm ngang giữa chúng. Vật mang điện thực hiện các chu kỳ (chuyển động tiến và lùi) trên khoảng cách 1 m với tốc độ không đổi là 0,33m / s giữa mỗi lần đảo chiều chuyển động.

Một mẫu cáp mềm dài khoảng 5 m phải được căng trên các ròng rọc, mỗi đầu được tải bằng một quả nặng. Khối lượng của quả nặng này và đường kính của các ròng rọc A và B được cho trong bảng sau.

Nguồn cấp	AC 380V / 50HZ
Khối lượng	0,5kg, 1kg, 1,5kg, 2kg, 2,5kg, 3kg, 3,5kg, 4kg, 6kg, 7,5kg, 8kg
Tải hiện tại của lõi	0 ~ 25A
Tải điện áp	0 ~ 400V
Kiểm tra tốc độ	0,330 ± 0,5m / s
Kiểm tra khoảng cách	1000 ± 20㎜
Đường kính của ròng rọc	60mm, 80mm, 120mm, 160mm, 200mm
Số lượng lõi	2 ~ 18
Diện tích mặt cắt ngang danh nghĩa	0,2 ~ 4mm2
Tuân theo	IEC60245-2 điều khoản 22.7
